Gdy żarówka nie świeci, silnik narzędzia nie startuje albo nowy układ elektroniczny działa tylko częściowo, pierwszy krok zwykle prowadzi do schematu. Pokazuję, jak czytać schemat obwodu elektrycznego, rozpoznawać jego symbole, odróżniać połączenie szeregowe od równoległego oraz samodzielnie narysować prosty układ. Dodaję też praktyczne zasady pomiarów i błędy, przez które nawet poprawnie dobrane elementy nie działają.
Dobry schemat pozwala zrozumieć układ, zanim podłączysz pierwszy przewód
- Zamknięta droga prądu jest warunkiem działania podstawowego obwodu.
- Bateria, odbiornik, przewody i wyłącznik to najprostszy kompletny układ.
- Amperomierz podłącza się szeregowo, a woltomierz równolegle.
- W połączeniu szeregowym awaria jednego elementu może wyłączyć cały obwód.
- W instalacjach i większości praktycznych układów odbiorniki często pracują równolegle.
Jak czytać schemat obwodu elektrycznego
Schemat nie pokazuje fizycznego wyglądu urządzenia. Pokazuje przede wszystkim logiczne połączenia między elementami. Dlatego bateria może być narysowana daleko od żarówki, a przewód może tworzyć idealny prostokąt, chociaż w prawdziwym urządzeniu wszystko znajduje się na małej płytce.
Najprostszy obwód składa się ze źródła napięcia, przewodów oraz odbiornika energii. Źródłem może być bateria 9 V, akumulator 12 V albo zasilacz, a odbiornikiem żarówka, rezystor, silnik lub dioda LED. Do sterowania dodaje się wyłącznik, natomiast do kontroli parametrów przyrządy pomiarowe.
Prąd popłynie wtedy, gdy między biegunami źródła istnieje ciągła, zamknięta droga. Otwarty wyłącznik tworzy przerwę i odbiornik nie działa. To drobny szczegół, ale właśnie jego pominięcie najczęściej odpowiada za nieudane pierwsze układy budowane na biurku.
Co oznaczają linie i punkty na rysunku
Linia na schemacie oznacza przewód lub połączenie elektryczne. Kropka w miejscu skrzyżowania przewodów zwykle informuje, że są one połączone, natomiast samo przecięcie bez kropki może oznaczać skrzyżowanie bez kontaktu. Węzeł to punkt, w którym spotykają się co najmniej trzy odcinki obwodu.
Przy analizie zaczynam od jednego bieguna baterii i śledzę drogę aż do drugiego. Jeżeli po drodze trafiam na przerwę, błędnie wstawiony miernik albo element podłączony odwrotnie, wiem, gdzie szukać problemu.
Symbole używane na podstawowych schematach

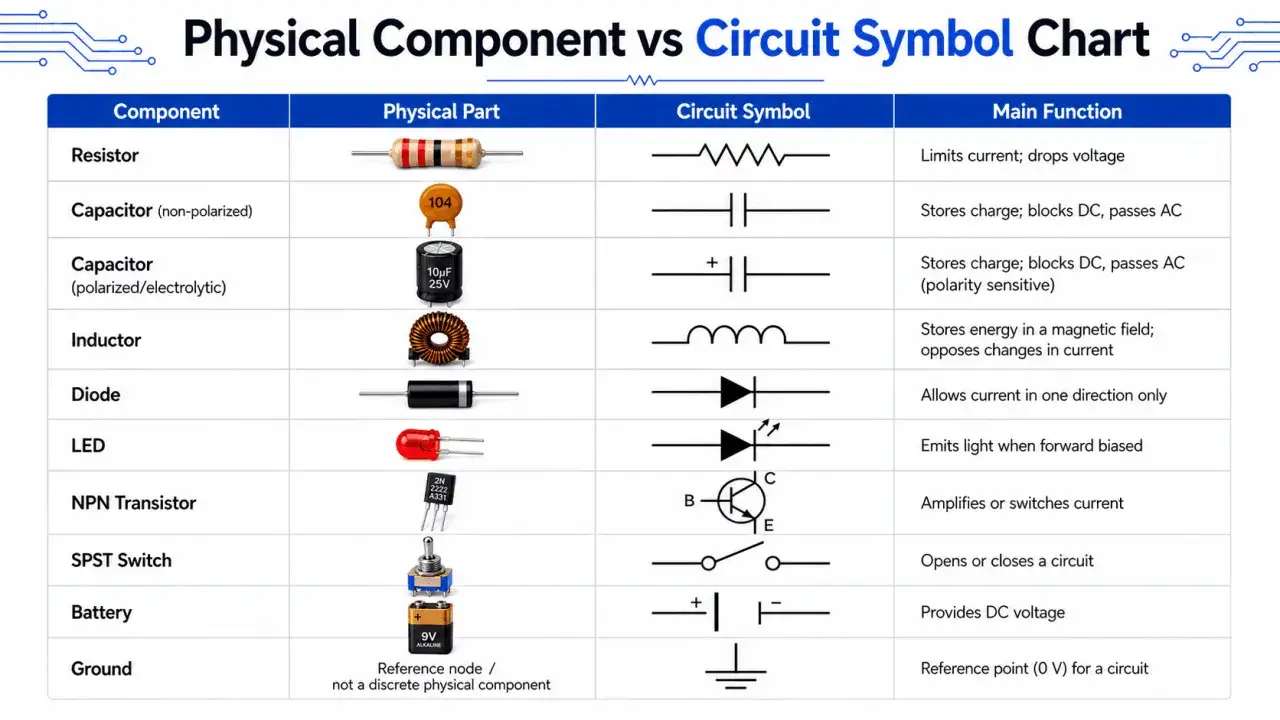

Symbole upraszczają rysunek i pozwalają szybko odczytać funkcję elementu. Nie trzeba zapamiętywać całej biblioteki oznaczeń. Do prostych napraw, ćwiczeń i analizy elektronarzędzi wystarcza kilka najczęściej spotykanych znaków.
| Element | Typowe oznaczenie | Rola w obwodzie |
|---|---|---|
| Źródło napięcia | Bateria lub akumulator z oznaczeniami + i - | Dostarcza energię elektryczną |
| Przewód | Prosta linia | Łączy elementy i tworzy drogę przepływu prądu |
| Wyłącznik | Przerwana lub zwierana ścieżka | Otwiera albo zamyka obwód |
| Rezystor | Prostokąt lub zygzak | Ogranicza prąd i powoduje spadek napięcia |
| Żarówka | Okrąg z krzyżykiem | Zamienia energię elektryczną na światło i ciepło |
| Dioda LED | Symbol diody ze strzałkami na zewnątrz | Przewodzi prąd głównie w jednym kierunku i świeci |
| Silnik | Okrąg z literą M | Zamienia energię elektryczną na ruch |
| Amperomierz | Okrąg z literą A | Mierzy natężenie prądu |
| Woltomierz | Okrąg z literą V | Mierzy napięcie między dwoma punktami |
W praktyce spotkasz różne warianty graficzne, szczególnie w dokumentacji starszych urządzeń. Najważniejsza jest funkcja symbolu i oznaczenia takie jak R1, D1, S1 czy M1, które pozwalają powiązać rysunek z opisem elementów.
Połączenie szeregowe i równoległe bez zgadywania
Dwa podstawowe sposoby łączenia elementów zmieniają zachowanie całego układu. W szeregu elementy znajdują się jeden za drugim w jednej gałęzi. Równolegle mają wspólne dwa punkty połączenia, a prąd może płynąć kilkoma drogami.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Droga prądu | Jedna wspólna gałąź | Co najmniej dwie gałęzie |
| Natężenie | Takie samo przez elementy w jednej gałęzi | Dzieli się między gałęzie |
| Napięcie | Dzieli się między odbiorniki | Na każdej gałęzi jest takie samo |
| Skutek przerwy | Może wyłączyć cały obwód | Zwykle wyłącza tylko jedną gałąź |
| Typowe zastosowanie | Łańcuchy elementów, dzielniki napięcia | Instalacje, oświetlenie, niezależne odbiorniki |
Przykład szeregowy można zapisać tak: bateria, wyłącznik, żarówka i powrót do baterii. Jeżeli dodasz drugą żarówkę w tej samej gałęzi, obie otrzymają część napięcia, więc zwykle będą świecić słabiej. Przerwanie jednego miejsca zatrzyma przepływ w całym oczku.
W połączeniu równoległym każda żarówka jest podłączona między te same dwa punkty. Jedna może się przepalić, a druga nadal będzie pracować. To rozwiązanie jest praktyczniejsze, gdy odbiorniki mają działać niezależnie, choć źródło musi dostarczyć sumę prądów wszystkich gałęzi.
Rezystancję zastępczą rezystorów połączonych szeregowo oblicza się ze wzoru Rz = R1 + R2. Dla dwóch rezystorów połączonych równolegle stosuje się zależność Rz = R1 × R2 / (R1 + R2). Wniosek jest prosty: połączenie równoległe zmniejsza opór zastępczy, więc może zwiększyć obciążenie baterii lub zasilacza.
Jak narysować prosty schemat krok po kroku
Najłatwiej zacząć od układu niskonapięciowego, na przykład baterii 9 V i małej żarówki przeznaczonej do takiego napięcia. Nie zaczynam od instalacji 230 V, ponieważ praca przy napięciu sieciowym wymaga odpowiednich kwalifikacji, zabezpieczeń i sprawdzenia braku napięcia.
- Określ źródło zasilania i napięcie, na przykład bateria 9 V.
- Narysuj odbiornik, taki jak żarówka, rezystor albo silnik.
- Dodaj wyłącznik w jednej z gałęzi.
- Połącz elementy przewodami w zamknięte oczko.
- Oznacz biegun dodatni i ujemny oraz kierunek umownego prądu.
- Sprawdź, czy parametry odbiornika odpowiadają zasilaniu.
Prosty zapis połączenia może wyglądać następująco: plus baterii - wyłącznik - żarówka - minus baterii. Po zamknięciu wyłącznika obwód tworzy pełną drogę. W rzeczywistym montażu przewody powinny być dobrze zamocowane, a ich izolacja nie może być uszkodzona.
Przeczytaj również: Faza w gniazdku po lewej czy prawej? Sprawdź, jak to ustalić
Gdzie podłączyć miernik
Amperomierz włącza się szeregowo, ponieważ mierzy prąd płynący przez daną gałąź. Podłączenie go bezpośrednio do biegunów baterii może spowodować zwarcie i uszkodzić miernik albo źródło zasilania.
Woltomierz podłącza się równolegle do badanego elementu. Jeżeli chcesz zmierzyć napięcie na żarówce, przykładasz sondy do jej dwóch zacisków. Przed pomiarem wybieram zakres wyższy od spodziewanej wartości, a dopiero później zmniejszam go dla dokładniejszego odczytu.
Jak sprawdzić poprawność schematu i znaleźć błąd
Sam wygląd rysunku nie wystarczy. Schemat może być estetyczny, a mimo to zawierać zwarcie, brak połączenia albo element o niewłaściwych parametrach. Do szybkiej kontroli używam kilku prostych pytań.
- Czy istnieje zamknięta droga od jednego bieguna źródła do drugiego?
- Czy odbiornik ma napięcie zgodne z napięciem zasilania?
- Czy wyłącznik znajduje się w tej gałęzi, którą rzeczywiście ma sterować?
- Czy amperomierz jest włączony w szereg, a woltomierz równolegle?
- Czy nie połączono bezpośrednio plusa z minusem przez przewód?
- Czy przewód i złącza wytrzymają płynący prąd?
Podstawowe obliczenia opierają się na prawie Ohma, czyli I = U / R. Dla rezystora 100 Ω zasilanego napięciem 12 V prąd wyniesie około 0,12 A, a moc około 1,44 W. W takim przypadku zwykły rezystor 0,25 W będzie zbyt słaby i może się przegrzać, dlatego dobiera się element z zapasem, na przykład o mocy 2 W.
W elektronarzędziach szczególnie często sprawdzam też styki wyłącznika, przewody przy przegubach oraz połączenia akumulatora. Na schemacie wyglądają jak zwykłe odcinki przewodu, ale w realnym urządzeniu są miejscami narażonymi na drgania, zginanie i utlenianie. Pomiar ciągłości obwodu przy odłączonym zasilaniu szybko pokazuje, czy problem tkwi w przewodzie lub przełączniku.
Co najczęściej psuje poprawnie narysowany układ
Początkujący często mylą połączenie mechaniczne z elektrycznym. Dwa przewody mogą się stykać wizualnie, lecz bez właściwego zacisku prąd nie popłynie stabilnie. Z drugiej strony luźna żyła może przypadkowo połączyć sąsiednie punkty i wywołać zwarcie.
Drugim błędem jest pomijanie polaryzacji. Dioda LED, silnik prądu stałego i wiele modułów elektronicznych reagują na kierunek podłączenia. Odwrotna polaryzacja może oznaczać brak działania, a czasem uszkodzenie elementu, dlatego przed montażem sprawdzam oznaczenia + , - oraz anody i katody.
Nie zakładam też, że większe napięcie da po prostu jaśniejsze światło albo szybszy silnik. Nadmierne napięcie zwiększa prąd i wydzielaną moc, co może spalić odbiornik w kilka sekund. W przypadku LED-a rezystor ograniczający prąd nie jest dodatkiem, lecz elementem ochronnym.
Jeżeli schemat dotyczy urządzenia zasilanego z sieci, akumulatora dużej mocy lub układu z kondensatorami, sama znajomość symboli nie wystarcza. Przed dotknięciem przewodów trzeba odłączyć zasilanie, rozładować elementy magazynujące energię i potwierdzić miernikiem bezpieczny stan układu.
Mały test przed uruchomieniem dużego układu
Zanim podłączę właściwy odbiornik, sprawdzam schemat od źródła do powrotu, a potem porównuję napięcie, spodziewany prąd i moc elementów. Ten krótki test zajmuje mniej czasu niż szukanie spalonego rezystora albo wymiana uszkodzonego wyłącznika.
Najważniejsza zasada jest prosta: schemat ma pokazywać nie tylko co z czym połączyć, lecz także jak układ ma bezpiecznie pracować. Gdy potrafisz rozpoznać symbole, odróżnić gałęzie i poprawnie użyć miernika, większość prostych obwodów elektrycznych przestaje wyglądać jak zagadka, a zaczyna przypominać logiczną mapę przewodów i elementów.
