Gdy dioda trafia na stół warsztatowy, najważniejsze jest szybkie rozpoznanie jej kierunku pracy, typu i parametrów. Dobry schemat diody pozwala odczytać, gdzie znajduje się anoda i katoda, jak element zachowa się w obwodzie oraz jak bezpiecznie sprawdzić go multimetrem. Poniżej pokazuję także typowe symbole, sposób podłączenia, dobór rezystora i błędy, przez które dioda często ulega uszkodzeniu.
Najważniejsze zasady odczytu symbolu diody
- Kreska symbolu wskazuje katodę, oznaczaną literą K.
- Anoda przewodzi do katody po prawidłowym spolaryzowaniu elementu.
- Pasek na obudowie zwykle oznacza katodę w diodzie przewlekanej.
- LED wymaga ograniczenia prądu, najczęściej za pomocą rezystora szeregowego.
- Tryb testu diody w multimetrze pozwala sprawdzić kierunek przewodzenia i przybliżony spadek napięcia.

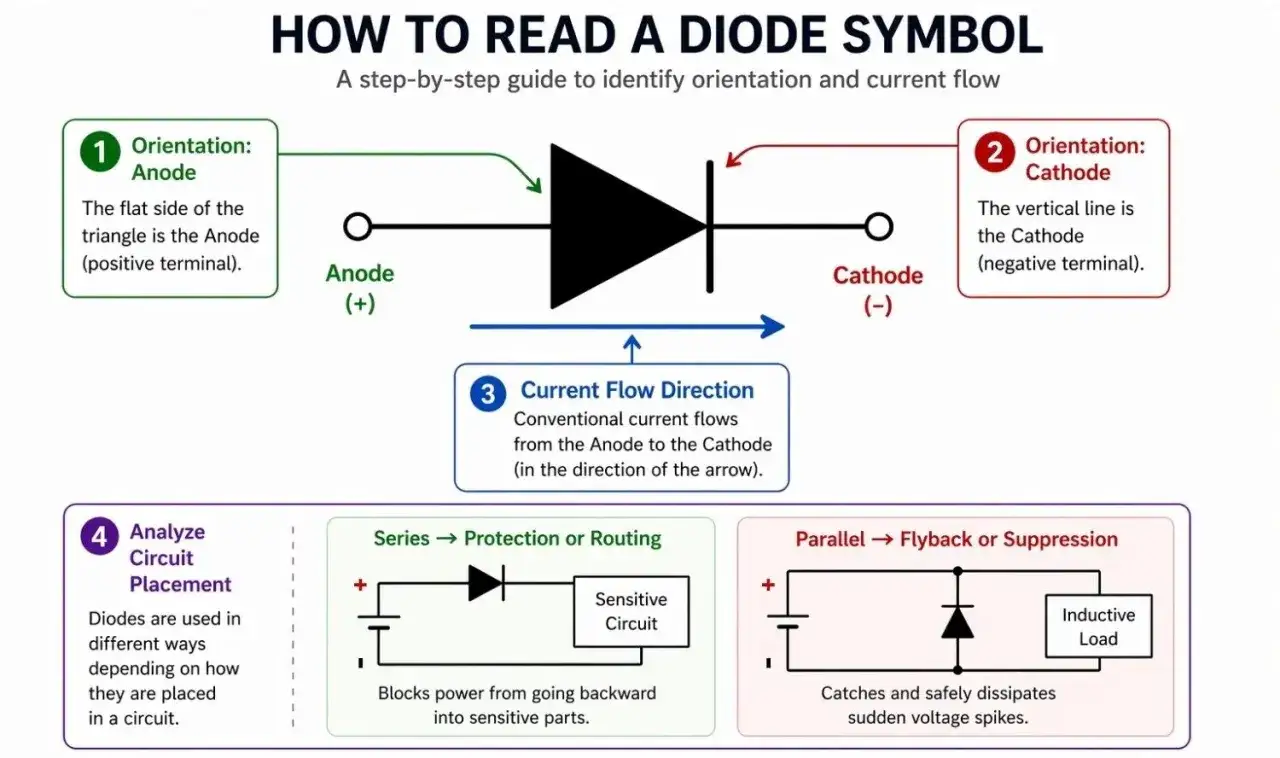

Jak wygląda symbol diody i co oznaczają jego końce
Podstawowy symbol ma dwie strony. Po jednej znajduje się anoda, oznaczana jako A, a po drugiej katoda, oznaczana jako K. Charakterystyczna kreska na symbolu zawsze odpowiada katodzie, dlatego prosty zapis pomocniczy można odczytać tak: A ->| K.
W kierunku przewodzenia prąd konwencjonalny płynie od anody do katody. Dioda nie jest jednak zwykłym przewodem. Po przekroczeniu jej napięcia przewodzenia zaczyna przewodzić wyraźny prąd, natomiast przy odwrotnej polaryzacji powinna go blokować, dopóki nie zostanie przekroczone jej dopuszczalne napięcie wsteczne.
Sam znak graficzny pokazuje przede wszystkim funkcję elektryczną, a nie dokładny wygląd wnętrza elementu. W środku znajduje się złącze półprzewodnikowe typu p-n, czyli obszar zbudowany z dwóch różnie domieszkowanych części materiału. Dla osoby naprawiającej elektronarzędzie ważniejsze od szczegółów fizyki jest to, że odwrócenie diody może zablokować obwód albo doprowadzić do uszkodzenia elementu.
Katoda nie zawsze oznacza minus
Częsty błąd polega na utożsamianiu katody z minusem. W typowym obwodzie prądu stałego katoda rzeczywiście bywa połączona z niższym potencjałem, ale nie jest to reguła obowiązująca w każdej konfiguracji. Nazwy anoda i katoda wynikają z kierunku pracy elementu, a nie z trwałego przypisania do znaku plus lub minus.
W praktyce zaczynam od kreski na symbolu i oznaczenia na obudowie, a dopiero później patrzę na polaryzację całego układu. To podejście sprawdza się także przy diodach w mostkach prostowniczych, zabezpieczeniach przed odwrotnym podłączeniem i układach z napięciem przemiennym.

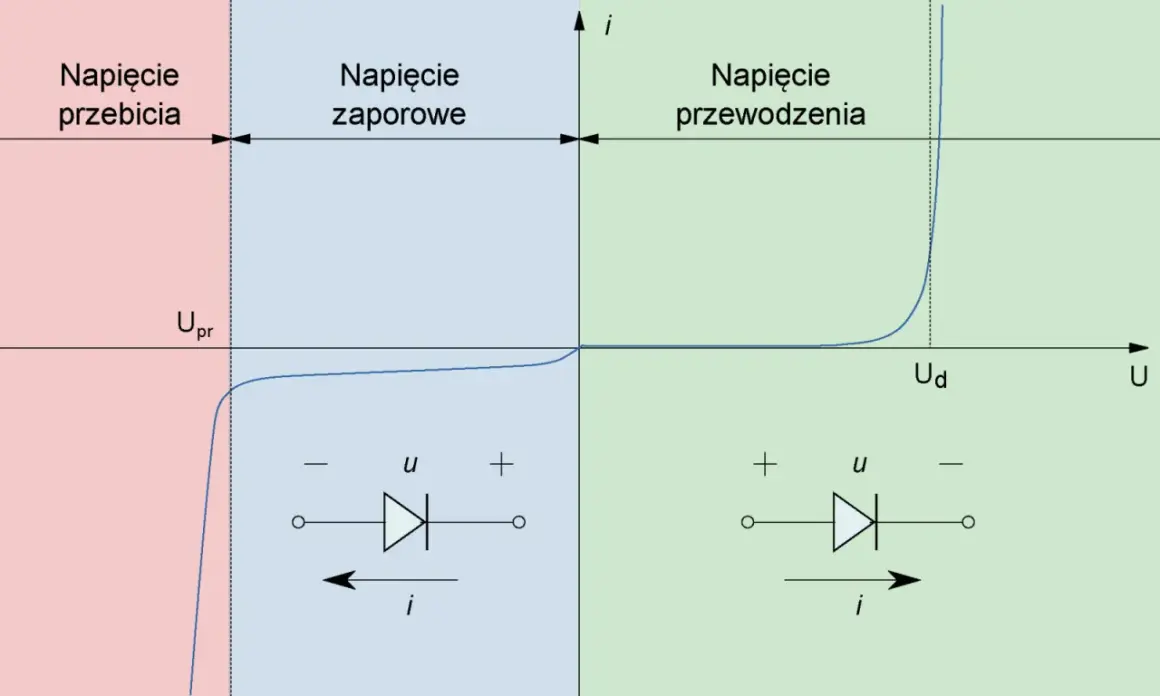

Jak odczytać działanie elementu z diagramu
Jeśli anoda ma wyższy potencjał niż katoda, złącze jest spolaryzowane w kierunku przewodzenia. Dla zwykłej diody krzemowej spadek napięcia wynosi zazwyczaj około 0,5-0,8 V. Nie jest to stała wartość, ponieważ zależy od prądu, temperatury i konkretnego modelu.
Przy polaryzacji zaporowej dioda powinna blokować przepływ prądu. Po przekroczeniu napięcia przebicia zaczyna przewodzić wstecznie. W zwykłej diodzie prostowniczej może to oznaczać trwałe uszkodzenie, natomiast w diodzie Zenera albo TVS jest to zjawisko przewidziane do pracy w określonych granicach.
Na schemacie kierunek elementu ma znaczenie większe niż jego położenie na kartce. Diodę można narysować poziomo, pionowo albo pod kątem, ale relacja między anodą i katodą pozostaje taka sama. Przy analizie płytki porównuję więc symbol z nadrukiem PCB oraz oznaczeniem na obudowie.
Prosty przykład z diodą LED
Załóżmy, że czerwony LED ma być zasilany z napięcia 12 V. Przyjmując spadek napięcia około 2 V i prąd 10 mA, rezystor szeregowy obliczam ze wzoru R = (12 V - 2 V) / 0,01 A. Otrzymuję 1000 Ω, czyli popularny rezystor 1 kΩ.
Moc wydzielana na rezystorze wyniesie około 0,1 W, dlatego model o mocy znamionowej 0,25 W zapewni rozsądny zapas. Podłączenie LED bez rezystora do źródła napięcia stałego jest jednym z najczęstszych błędów początkujących. Nawet jeśli dioda zaświeci, może szybko ulec przegrzaniu.
Najpopularniejsze rodzaje diod i różnice na schemacie
Nie każdy symbol z kreską oznacza dokładnie ten sam element. Dodatkowe znaki informują o przeznaczeniu diody, dlatego przed wymianą sprawdzam nie tylko obudowę, lecz także oznaczenie na schemacie i parametry katalogowe.
| Typ diody | Co wyróżnia symbol | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| Zwykła krzemowa | Podstawowy symbol z prostą kreską katody | Prostowniki, separacja sygnałów, zabezpieczenia | Spadek napięcia i dopuszczalny prąd |
| Schottky’ego | Zmodyfikowane oznaczenie katody, zależne od biblioteki | Szybkie układy zasilania i niskie napięcia | Większy prąd wsteczny niż w zwykłej diodzie |
| Zenera | Załamana lub stylizowana kreska katody | Stabilizacja i ograniczanie napięcia | Moc oraz prąd w kierunku zaporowym |
| LED | Dwie strzałki skierowane na zewnątrz | Sygnalizacja i oświetlenie | Prąd, chłodzenie i rezystor ograniczający |
| Fotodioda | Strzałki skierowane do symbolu diody | Czujniki światła i odbiorniki optyczne | Polaryzacja oraz czułość na oświetlenie |
W przypadku diody Schottky’ego niższy spadek napięcia może być dużą zaletą, szczególnie w zasilaniu bateryjnym. Nie zamieniam jej jednak automatycznie na zwykłą diodę krzemową, bo różnice w szybkości przełączania i prądzie wstecznym potrafią zmienić pracę całego układu.
Jak rozpoznać anodę i katodę na fizycznym elemencie
W diodach przewlekanych katodę najczęściej wskazuje jasny pasek na obudowie. Druga nóżka jest anodą. W diodach LED często pomaga dłuższe wyprowadzenie, które zwykle oznacza anodę, oraz spłaszczona krawędź obudowy wskazująca katodę.
Te reguły są przydatne, ale nie traktuję ich jako absolutnych. Element mógł zostać skrócony, przylutowany wcześniej albo pochodzić z obudowy, w której oznaczenia są inne. Przy diodach SMD wygląd nadruku bywa niejednoznaczny, dlatego oznaczenie producenta i karta katalogowa mają pierwszeństwo przed samym kształtem elementu.
Przeczytaj również: Jak obliczyć napięcie? Wzory, spadki i pomiar multimetrem
Co sprawdzić przed wlutowaniem zamiennika
- maksymalny prąd przewodzenia,
- maksymalne napięcie wsteczne,
- spadek napięcia przy konkretnym prądzie,
- czas przełączania w układach impulsowych,
- moc i sposób odprowadzania ciepła,
- typ obudowy oraz rozstaw wyprowadzeń.
Najwięcej problemów powoduje zamiana elementu tylko na podstawie podobnego wyglądu. W prostym prostowniku może się to udać, ale w ładowarce, sterowniku silnika lub przetwornicy istotne są także straty mocy i szybkość pracy. Tani zamiennik nie zawsze jest dobrym zamiennikiem.
Jak podłączyć diodę i sprawdzić ją multimetrem
Przed podłączeniem odłączam zasilanie i ustalam, po której stronie układu znajduje się anoda. W prostym obwodzie z napięciem stałym anoda trafia do strony o wyższym potencjale, a katoda do strony niższej. Jeżeli w obwodzie znajduje się LED, dodaję rezystor szeregowy dobrany do napięcia źródła i wymaganego prądu.
Do testu wybieram w multimetrze funkcję oznaczoną symbolem diody. Czerwoną sondę przykładam do anody, a czarną do katody. Sprawna dioda krzemowa pokaże zwykle około 0,5-0,8 V, Schottky’ego często mniej, a LED może wskazać około 1,6-3,3 V zależnie od koloru i konstrukcji.
Po zamianie sond miejscami multimetr powinien wskazać przerwę, często jako „OL” albo „1”. Odczyt bliski zeru w obu kierunkach sugeruje zwarcie, a brak przewodzenia w obu kierunkach może oznaczać przerwę. Pomiar w układzie nie zawsze jest rozstrzygający, bo równoległe ścieżki i inne elementy mogą wpływać na wynik.
Gdy pomiar budzi wątpliwości, wylutowuję przynajmniej jedną końcówkę diody. To drobna czynność, która oszczędza sporo błędnych diagnoz. Przy elementach połączonych w mostek albo z tranzystorami pomiar bez odizolowania diody potrafi pokazać wartość należącą do całej gałęzi, a nie do badanego komponentu.
Błędy, przez które poprawny symbol prowadzi do złej naprawy
Najczęściej spotykam pomylenie katody z anodą, brak rezystora przy LED oraz montaż elementu o zbyt małym napięciu wstecznym. W każdym z tych przypadków sam rysunek może być odczytany prawidłowo, ale wykonanie połączenia nadal będzie błędne.
- Odwrotne wlutowanie diody może całkowicie zablokować zasilanie albo zmienić pracę układu zabezpieczającego.
- Brak ograniczenia prądu LED może doprowadzić do przegrzania mimo prawidłowej polaryzacji.
- Zbyt mały prąd przewodzenia powoduje nagrzewanie i przedwczesną awarię w prostowniku.
- Zbyt niskie napięcie wsteczne może przebić diodę podczas impulsu lub przepięcia.
- Zły zamiennik SMD może mieć inny układ wyprowadzeń mimo podobnego oznaczenia na obudowie.
Przy naprawie elektronarzędzi zwracam szczególną uwagę na impulsy generowane przez silnik, cewki i przetwornice. Dioda, która działa przy spokojnym pomiarze z zasilacza laboratoryjnego, może nie wytrzymać krótkich przepięć w realnym urządzeniu. Dlatego poza symbolem sprawdzam również warunki pracy całego obwodu.
Co zapamiętać przed kolejnym montażem
Najprostsza zasada brzmi: kreska na symbolu i pasek na obudowie wskazują katodę, a druga strona jest anodą. Potem trzeba jeszcze dopasować typ diody, prąd, napięcie wsteczne i sposób odprowadzania ciepła.
Jeżeli mam wątpliwości, nie zgaduję na podstawie samego wyglądu. Łączę trzy informacje: oznaczenie na schemacie, nadruk na elemencie i wynik testu multimetrem. Taki krótki zestaw kontroli zwykle wystarcza, by uniknąć najdroższego błędu, czyli wymiany sprawnej części albo uszkodzenia nowej podczas pierwszego uruchomienia.
