Wystarczy poluzowany przewód, wilgoć w gnieździe albo uszkodzona izolacja, by sprawny dotąd obwód nagle wyłączył zasilanie. Zwarcie elektryczne oznacza połączenie punktów o różnym potencjale przez drogę o bardzo małym oporze, co powoduje gwałtowny wzrost prądu. Wyjaśniam, skąd bierze się takie uszkodzenie, czym różni się od przeciążenia, jak reagują zabezpieczenia i co można bezpiecznie sprawdzić w domu lub warsztacie.
Najważniejsze informacje o zwarciu w instalacji
- Przyczyna to najczęściej uszkodzona izolacja, wilgoć, luźne połączenie albo awaria urządzenia.
- Objawem bywa natychmiastowe zadziałanie wyłącznika nadprądowego, trzask, błysk lub zapach spalenizny.
- Przeciążenie trwa zwykle dłużej, natomiast zwarcie powoduje nagły skok natężenia.
- Wyłącznik nadprądowy chroni przewody i urządzenia, ale nie zastępuje ochrony przeciwporażeniowej.
- Nie wolno wielokrotnie załączać zabezpieczenia ani naprawiać bezpiecznika topikowego drutem.
Co dzieje się podczas zwarcia
W normalnym obwodzie prąd płynie przez odbiornik, na przykład silnik, grzałkę albo zasilacz elektronarzędzia. Gdy przewód fazowy zetknie się z neutralnym, ochronnym lub innym punktem obwodu o niższym potencjale, odbiornik zostaje częściowo pominięty. Powstaje ścieżka o bardzo małej impedancji, czyli elektrycznym odpowiedniku oporu dla prądu przemiennego.
Zależność jest prosta. Przy napięciu 230 V i oporze 1 Ω prąd w idealnym obliczeniu wyniósłby 230 A. Rzeczywista wartość zależy od długości przewodów, transformatora i impedancji sieci, ale nawet krótki impuls może wytworzyć dużą temperaturę, łuk elektryczny i siły mechaniczne uszkadzające przewody lub styki.
Nie każde wyłączenie zabezpieczenia oznacza jednak zwarcie. W praktyce rozróżniam trzy podobne objawami sytuacje.
| Zjawisko | Jak powstaje | Typowa reakcja |
|---|---|---|
| Zwarcie | Nagłe połączenie punktów obwodu przez bardzo mały opór | Szybkie zadziałanie wyłącznika nadprądowego lub przepalenie wkładki |
| Przeciążenie | Zbyt wiele odbiorników albo zbyt duży pobór przez dłuższy czas | Wyłączenie po kilku sekundach lub minutach, często po nagrzaniu |
| Upływ prądu | Część prądu płynie do obudowy, przewodu ochronnego lub ziemi | Zadziałanie wyłącznika różnicowoprądowego |
To rozróżnienie ma znaczenie przy diagnozie. Różnicówka nie jest tym samym co wyłącznik nadprądowy. Pierwsza wykrywa różnicę między prądem wpływającym i wypływającym z obwodu, drugi reaguje przede wszystkim na przeciążenie oraz zwarcie.
Najczęstsze przyczyny w domu i warsztacie
Uszkodzona izolacja przewodu
Przetarcie kabla o krawędź obudowy, przecięcie przewodu narzędziem albo stopienie izolacji przy grzałce może doprowadzić do zetknięcia żył. W warsztacie często problem zaczyna się od kabla przy wtyczce lub przy wejściu do urządzenia, ponieważ te miejsca są regularnie zginane.
Luźne i źle wykonane połączenia
Poluzowany zacisk nie zawsze powoduje zwarcie od razu. Najpierw może się grzać, wypalać i deformować obudowę gniazda, a dopiero później doprowadzić do zetknięcia przewodów. Taki przypadek jest szczególnie zdradliwy, bo instalacja może działać przez wiele dni, zanim pojawi się awaria.
Wilgoć, kurz i metaliczne zanieczyszczenia
W garażu, piwnicy albo warsztacie wilgoć obniża rezystancję powierzchniową między elementami. Opiłki metalu mogą z kolei utworzyć przewodzącą ścieżkę w elektronarzędziu lub rozdzielnicy. Sprężone powietrze samo w sobie nie rozwiązuje problemu, jeśli wilgoć dostała się pod izolację albo na płytkę drukowaną.
Przeczytaj również: Jak czytać schemat elektryczny i nie pomylić oznaczeń?
Awaria urządzenia elektronicznego
Uszkodzony warystor, kondensator przeciwzakłóceniowy, mostek prostowniczy albo tranzystor mocy może zwierać wejście zasilacza. Dlatego po podłączeniu urządzenia wyłącznik może zadziałać natychmiast, mimo że instalacja w ścianie jest sprawna. W takim przypadku nie należy omijać zabezpieczenia, tylko odłączyć odbiornik i szukać usterki w jego wnętrzu.

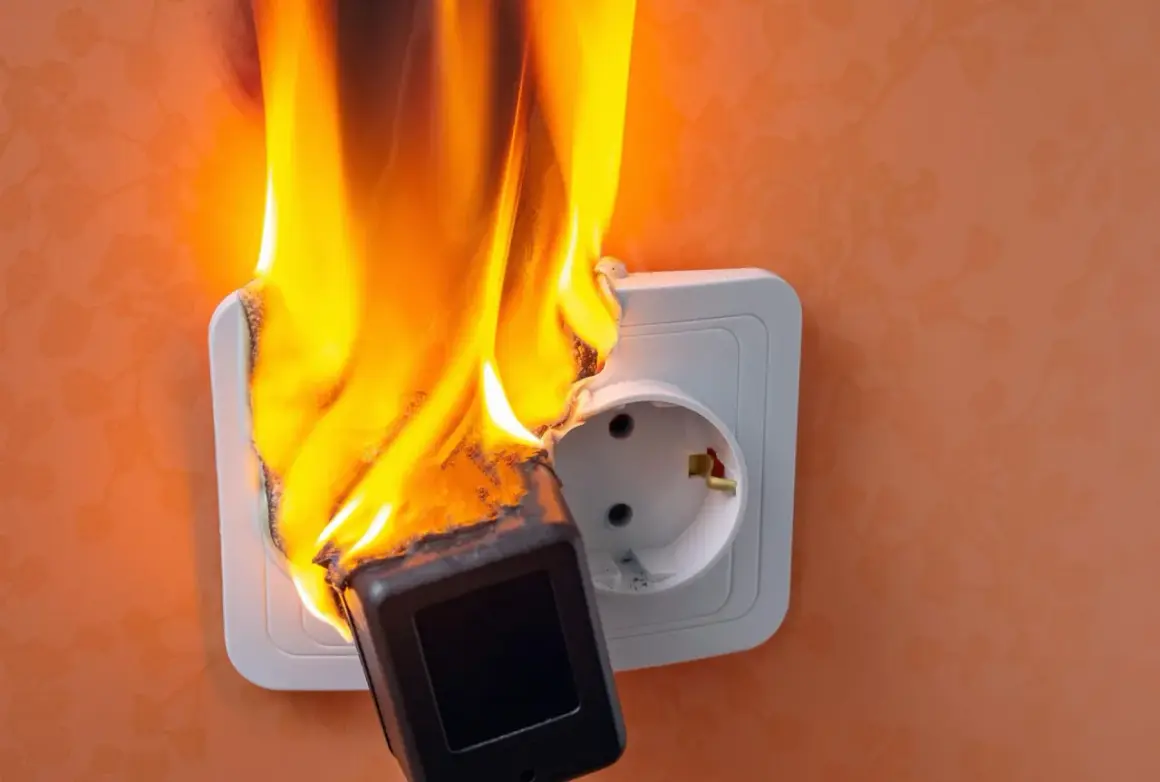

Państwowa Straż Pożarna zwraca uwagę, że uszkodzone przewody, gniazda i przedłużacze mogą prowadzić nie tylko do zwarć, ale też do przegrzania i pożaru. Szczególnie ryzykowne jest łączenie kilku listew oraz zasilanie urządzeń dużej mocy z przypadkowego przedłużacza.
Objawy pomagają zawęzić przyczynę
Sam fakt, że „wybiło bezpieczniki”, mówi niewiele. Znacznie więcej zdradza moment zadziałania zabezpieczenia i to, co wydarzyło się bezpośrednio wcześniej.
| Objaw | Prawdopodobna przyczyna | Rozsądna reakcja |
|---|---|---|
| Wyłączenie natychmiast po włożeniu wtyczki | Zwarcie w urządzeniu, wtyczce albo przewodzie | Odłączyć odbiornik i nie podłączać go ponownie |
| Zadziałanie po kilku minutach pracy | Przeciążenie, przegrzewanie lub luźny styk | Ograniczyć obciążenie i sprawdzić temperaturę gniazda oraz wtyczki |
| Wyłącza się tylko różnicówka | Upływ prądu, wilgoć lub uszkodzona izolacja | Odłączyć podejrzane urządzenia i zlecić pomiar izolacji |
| Trzask, błysk albo zapach spalenizny | Łuk elektryczny, przepalony styk lub nadpalona izolacja | Wyłączyć obwód i nie używać go do czasu oględzin |
| Wyłączenie po włączeniu konkretnego narzędzia | Awaria silnika, przewodu, filtra przeciwzakłóceniowego lub elektroniki | Sprawdzić narzędzie poza instalacją dopiero po bezpiecznej diagnostyce |

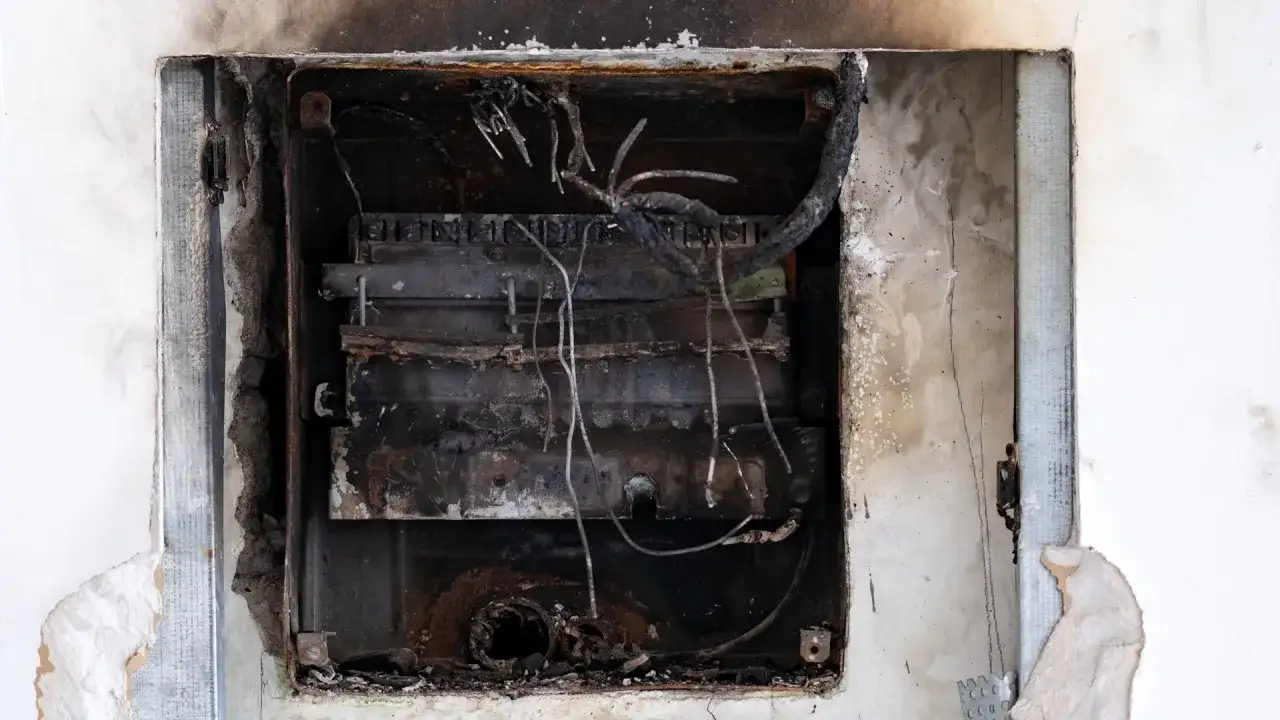

Jeżeli czuć spaleniznę, obudowa gniazda jest ciepła albo słychać trzaski z rozdzielnicy, nie traktuję tego jako drobnej niedogodności. To sygnał możliwego uszkodzenia termicznego, które może postępować również wtedy, gdy zabezpieczenie jeszcze nie zadziałało.
Co zrobić od razu i czego unikać
Najpierw odłączam urządzenie, które mogło wywołać awarię. Jeżeli nie da się go bezpiecznie odłączyć albo widać dym, topienie plastiku lub iskrzenie, wyłączam zasilanie głównym rozłącznikiem, o ile można to zrobić bez zbliżania się do uszkodzonego miejsca.
- Nie dotykaj nadpalonego gniazda, przewodu ani metalowej obudowy urządzenia.
- Nie załączaj wielokrotnie wyłącznika tylko po to, by sprawdzić, czy tym razem „zadziała”.
- Nie używaj wody do gaszenia urządzenia pozostającego pod napięciem.
- Nie wkładaj większej wkładki i nie zastępuj bezpiecznika topikowego drutem.
- Wezwij elektryka, gdy awaria dotyczy stałej instalacji, rozdzielnicy, puszki lub przewodów w ścianie.
Jeśli pojawi się ogień, priorytetem jest odcięcie zasilania bez narażania siebie i wezwanie służb pod numerem 112. Gaśnica do urządzeń elektrycznych musi być przeznaczona do takiego zastosowania, a jej użycie ma sens dopiero wtedy, gdy można zachować bezpieczny dystans i drogę ewakuacji.
W przypadku elektronarzędzia można odłączyć je od sieci i obejrzeć kabel, wtyczkę oraz obudowę. Nie wolno jednak rozbierać urządzenia pod napięciem, a w zasilaczach i falownikach trzeba pamiętać o kondensatorach, które mogą utrzymywać niebezpieczne napięcie po wyjęciu wtyczki.
Jak zabezpieczenia ograniczają skutki awarii
Wyłącznik nadprądowy rozłącza obwód, gdy prąd przekroczy wartość dopuszczalną dla przewodów i aparatury. Ma część termiczną reagującą na długotrwałe przeciążenie oraz część elektromagnetyczną, która działa przy gwałtownym wzroście prądu podczas zwarcia.
Wkładka topikowa działa podobnie, ponieważ jej element roboczy nagrzewa się i przepala. Zaletą jest prosta konstrukcja, ale po zadziałaniu trzeba ją wymienić na dokładnie taki sam typ i prąd znamionowy. Zwiększenie wartości zabezpieczenia bez sprawdzenia przekroju przewodów może stworzyć realne zagrożenie pożarowe.
Wyłącznik różnicowoprądowy pełni inną funkcję. Reaguje na część prądu uciekającą poza prawidłowy tor, dlatego może ograniczyć ryzyko porażenia i wykryć uszkodzenie izolacji. Nie zastępuje jednak zabezpieczenia nadprądowego, zwłaszcza przy zwarciu przewodu fazowego z neutralnym.
W domu często spotyka się aparaty o prądzie znamionowym 10 A lub 16 A, ale sama wartość na obudowie nie wystarcza do oceny instalacji. Trzeba uwzględnić przekrój przewodów, sposób ułożenia, długość obwodu i charakter odbiorników. Dobór oraz wymianę zabezpieczeń w rozdzielnicy powinien wykonać elektryk po pomiarach.
Jak bezpiecznie szukać miejsca uszkodzenia
Domową diagnostykę ograniczam do czynności, które nie wymagają pracy przy napięciu. Po odłączeniu zasilania można odłączyć wszystkie odbiorniki z danego obwodu, obejrzeć wtyczki i przewody oraz sprawdzić, czy problem znika po odłączeniu konkretnego urządzenia.
W warsztacie pomocne bywa rozdzielenie obwodu na odcinki. Jeśli po odłączeniu narzędzia zabezpieczenie przestaje działać, podejrzany jest odbiornik. Jeżeli wyłącznik nadal natychmiast zadziała, problem może znajdować się w gnieździe, puszce albo przewodzie stałej instalacji.
Multimetr może wykazać zwarcie między żyłami, ale pomiar wykonuje się wyłącznie przy całkowicie odłączonym obwodzie. Trzeba też odłączyć elektronikę, kondensatory i elementy, które mogą zafałszować wynik. Pomiar ciągłości nie zastępuje pomiaru rezystancji izolacji wykonywanego miernikiem o wyższym napięciu testowym.
Gdy podejrzewam przewód w ścianie, wilgoć albo uszkodzenie izolacji, nie próbuję ustalać miejsca metodą przypadkowego rozłączania puszek. Elektryk może wykonać pomiar izolacji, sprawdzić impedancję pętli zwarcia i ocenić, czy zabezpieczenie zadziała wystarczająco szybko. To szczególnie ważne w starych instalacjach aluminiowych i po samodzielnych przeróbkach.
Okresowa kontrola instalacji również ma znaczenie. W Polsce badanie instalacji elektrycznej w budynku powinno być wykonywane co najmniej raz na 5 lat, a dodatkowe sprawdzenie jest rozsądne po zalaniu, remoncie, pożarze lub poważnej awarii.
Najważniejsza zasada przy powracającej awarii
Jednorazowe zadziałanie zabezpieczenia może wynikać z uszkodzenia konkretnego urządzenia, ale powtarzająca się awaria oznacza, że przyczyna nadal istnieje. Wyłącznik nie jest przeszkodą do pokonania, tylko informacją, że prąd płynie w warunkach, na które obwód nie został przygotowany.
Najbezpieczniejszy schemat jest prosty. Odłącz podejrzany odbiornik, zabezpiecz miejsce, nie zwiększaj wartości bezpiecznika i zleć pomiary, jeśli problem dotyczy instalacji. W warsztacie równie dużo daje regularna kontrola kabli, czyszczenie urządzeń i wymiana zużytych przedłużaczy, co późniejsze szukanie przyczyny po wystąpieniu dymu lub zapachu spalenizny.
