Gdy przed oczami pojawia się plątanina symboli, przewodów i numerów zacisków, najłatwiej zgubić sens całego układu. Pokażę, jak czytać schemat elektryczny krok po kroku: od legendy i zasilania, przez symbole oraz styki, aż po analizę prostego obwodu i szukanie usterki. Skupię się na tym, co naprawdę przydaje się przy naprawie elektronarzędzi, instalacji i prostych układów sterowania.
Dobry odczyt schematu zaczyna się od zasilania i kończy na sprawdzeniu całej drogi prądu
- Legenda wyjaśnia symbole, oznaczenia i nietypowe skróty producenta.
- Kropka na skrzyżowaniu zwykle oznacza połączenie przewodów, a jej brak często rozdziela obwody.
- Tor mocy zasila odbiornik, natomiast tor sterowania decyduje, kiedy ten odbiornik pracuje.
- Numery zacisków pozwalają śledzić połączenia nawet wtedy, gdy przewody nie są narysowane obok siebie.
- Pomiar bez napięcia pomaga potwierdzić wnioski ze schematu, ale nie zastępuje zasad bezpieczeństwa.
Najpierw ustal, z jakim schematem pracujesz
Nie każdy rysunek elektryczny pokazuje to samo. Schemat ideowy opisuje przede wszystkim logikę działania, schemat połączeń pokazuje konkretne przewody i zaciski, a rysunek montażowy pomaga ustalić, gdzie fizycznie znajduje się element. Pomylenie tych dokumentów jest częstym powodem błędnych wniosków.
Sprawdź tabliczkę, legendę i numer strony
Na początku szukam nazwy urządzenia, napięcia zasilania, numeru arkusza oraz legendy. To właśnie legenda ma pierwszeństwo przed przyzwyczajeniem, ponieważ oznaczenia mogą różnić się między producentami. Litera K1 może oznaczać przekaźnik, ale w innej dokumentacji podobny element zostanie opisany jako KM1.
Jeżeli schemat ma kilka stron, od razu sprawdzam adresy krosowe, numery przewodów i oznaczenia potencjałów. Fragment zakończony symbolem lub numerem nie musi być urwany. Bardzo często jego dalszy ciąg znajduje się na kolejnej stronie.
Rozdziel tor zasilania od toru sterowania
W maszynach i elektronarzędziach jeden rysunek może zawierać dwa powiązane obwody. Tor mocy doprowadza energię do silnika, grzałki albo lampy, a tor sterowania zasila cewkę stycznika, przekaźnik lub wejście sterownika. Dla początkującego najważniejsza obserwacja jest prosta: mały prąd sterujący może włączać znacznie większy prąd roboczy.
Nie zakładam też, że schemat należy czytać wyłącznie od lewej do prawej. To częsta konwencja, ale ważniejsza jest ciągłość elektryczna. Zaczynam od źródła, śledzę kolejne elementy i sprawdzam, gdzie obwód wraca do zacisku zasilania.

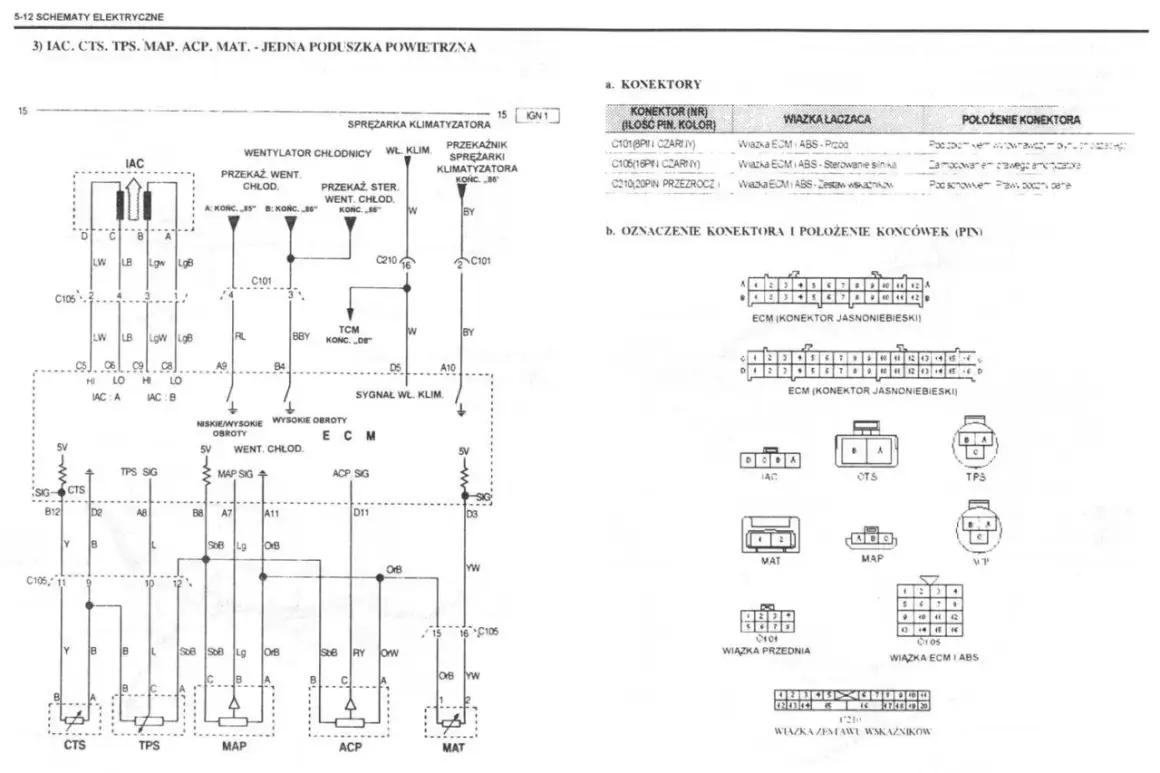

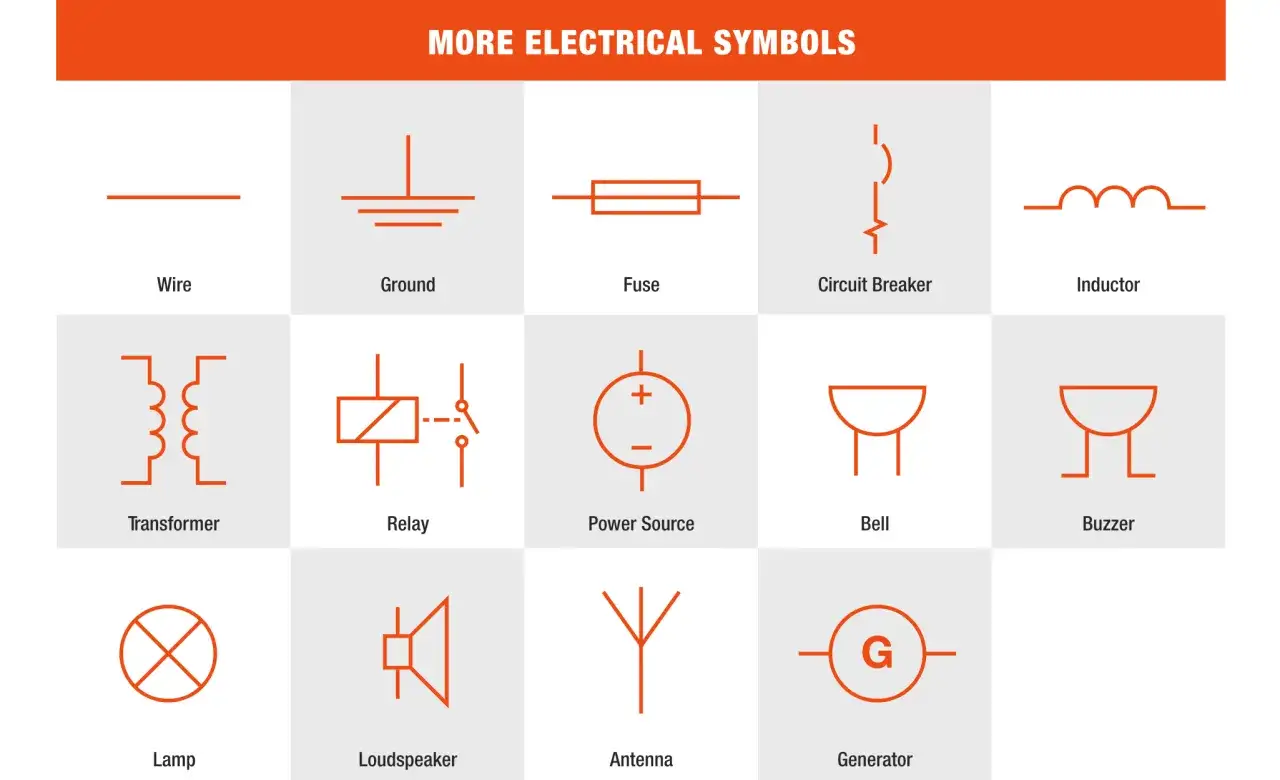

Symbole, linie i zaciski pokazują funkcję układu
Symbol na schemacie nie musi przypominać elementu, który widzisz w obudowie. Jego zadaniem jest pokazanie funkcji oraz punktów przyłączenia. Dlatego rezystor, bezpiecznik czy wyłącznik należy rozpoznawać po symbolu, oznaczeniu i numerach zacisków razem, a nie po jednym szczególe.
Najczęściej spotykane oznaczenia
| Oznaczenie | Znaczenie | Na co zwrócić uwagę |
|---|---|---|
| L1, L2, L3 | Przewody fazowe lub linie zasilające | W układzie trójfazowym kolejność faz może wpływać na kierunek obrotów silnika. |
| N | Przewód neutralny | Nie należy utożsamiać go automatycznie z przewodem ochronnym. |
| PE | Przewód ochronny | Służy ochronie przeciwporażeniowej i nie powinien pełnić funkcji przewodu roboczego. |
| +24 V, 0 V | Zasilanie obwodu sterowania | To typowe oznaczenia obwodów niskonapięciowych, ale zawsze sprawdzaj legendę. |
| F, FU | Bezpiecznik lub zabezpieczenie | Sprawdź wartość znamionową i to, którą gałąź chroni. |
| S, SB | Łącznik, przycisk lub wyłącznik | Istotny jest stan styku: normalnie otwarty albo normalnie zamknięty. |
| K, KM | Przekaźnik lub stycznik | Cewka i styki pomocnicze mogą być narysowane w różnych miejscach. |
| M | Silnik | Sprawdź liczbę faz, zaciski oraz elementy ochrony przeciążeniowej. |
| R, C, D | Rezystor, kondensator, dioda | W elektronice równie ważne jak symbol są wartość, biegunowość i kierunek przewodzenia. |
| X, XT | Zacisk lub listwa zaciskowa | Numer zacisku często prowadzi do fizycznego miejsca podłączenia przewodu. |
To zestawienie traktuję jako punkt startowy, nie jako zamiennik legendy. W starszych urządzeniach i dokumentacji importowanej można spotkać inne skróty, a oznaczenia typu QF, FU, SB i KM bywają stosowane bardziej szczegółowo niż pojedyncze litery.
Nie pomyl przecięcia z połączeniem
Dwie linie krzyżujące się na schemacie nie zawsze są ze sobą połączone. Najczęściej o połączeniu informuje kropka węzłowa, natomiast brak kropki oznacza skrzyżowanie bez wspólnego punktu. Gdy rysunek jest nieczytelny, sprawdzam numer przewodu albo ciągłość połączenia w dokumentacji, zamiast zgadywać na podstawie samego wyglądu.
Rozpoznawaj styki po stanie spoczynkowym
Styk NO, czyli normalnie otwarty, zamyka obwód dopiero po zadziałaniu przycisku lub przekaźnika. Styk NC, czyli normalnie zamknięty, przewodzi w stanie spoczynku i otwiera się po zadziałaniu elementu. W układach sterowania typowe numery to 13-14 dla styku NO, 21-22 dla styku NC oraz A1-A2 dla cewki, ale numerację zawsze trzeba potwierdzić w dokumentacji.
Czytaj cały obwód krok po kroku
Najlepsza metoda polega na prześledzeniu jednej konkretnej funkcji. Nie próbuję od razu zrozumieć całej maszyny. Wybieram na przykład uruchomienie silnika, pracę lampy albo działanie przycisku i sprawdzam, jakie elementy muszą zadziałać, aby odbiornik otrzymał napięcie.
- Znajdź źródło zasilania. Ustal, czy obwód pracuje przy 230 V AC, 400 V AC, 24 V DC czy innym napięciu. Symbol AC oznacza prąd przemienny, a DC prąd stały.
- Wskaż odbiornik. Może nim być silnik M1, cewka elektrozaworu Y1, lampa H1 albo moduł elektroniczny.
- Prześledź drogę do odbiornika. Zaznacz bezpieczniki, wyłączniki, styki, czujniki i złącza znajdujące się po drodze.
- Znajdź przewód powrotny. Obwód musi zamknąć się przez N, 0 V, drugą fazę albo odpowiedni zacisk powrotny.
- Sprawdź warunki zadziałania. Zadaj sobie pytanie, które styki muszą być zamknięte, a które otwarte, aby urządzenie ruszyło.
- Porównaj stan spoczynkowy i roboczy. Schemat często przedstawia urządzenie wyłączone, więc po naciśnięciu przycisku część styków zmienia położenie.
Przykład z obwodem sterowania silnikiem
Wyobraź sobie prosty układ 24 V DC. Napięcie z zacisku +24 V przechodzi przez przycisk STOP typu NC, przycisk START typu NO i trafia do cewki stycznika K1. Drugi zacisk cewki, A2, wraca do punktu 0 V.
Po naciśnięciu START cewka K1 przyciąga zworę i zamyka główne styki zasilające silnik. Jednocześnie pomocniczy styk K1, podłączony równolegle do przycisku START, podtrzymuje zasilanie cewki po jego puszczeniu. Naciśnięcie STOP otwiera obwód sterowania, cewka odpada, a silnik zostaje odłączony.
Ten przykład pokazuje, dlaczego nie wystarczy znaleźć sam silnik. Trzeba jeszcze przeanalizować łańcuch warunków sterujących, w tym wyłącznik awaryjny, termik, czujnik pokrywy lub styk przekaźnika przeciążeniowego.
Inaczej czyta się instalację, automatykę i elektronikę
Podstawowa zasada pozostaje taka sama, ale sposób zapisu zależy od rodzaju dokumentacji. W instalacji domowej ważne są obwody i punkty przyłączenia, w automatyce dodatkowo stany logiczne oraz adresy zacisków, a w elektronice wartości elementów, biegunowość i kierunek przepływu sygnału.
| Rodzaj schematu | Najważniejsze pytanie | Typowy błąd |
|---|---|---|
| Instalacyjny | Jak zasilanie trafia do opraw, gniazd i łączników? | Traktowanie rysunku ideowego jak dokładnej mapy ułożenia przewodów. |
| Połączeń | Do którego zacisku podłączony jest każdy przewód? | Pomijanie numerów zacisków i kolorów opisanych w dokumentacji. |
| Automatyki | Jak sygnał sterujący uruchamia element wykonawczy? | Łączenie cewki ze stykiem tylko dlatego, że mają ten sam numer urządzenia. |
| Elektroniczny | Jak sygnał przechodzi przez elementy i gdzie ma wrócić? | Pomijanie biegunowości diod, kondensatorów elektrolitycznych i układów scalonych. |
| Jednokreskowy | Jakie aparaty znajdują się w danym obwodzie? | Oczekiwanie, że pokaże wszystkie żyły oraz rzeczywiste mostki połączeniowe. |
W elektronice szczególnie pilnuję oznaczeń masy, biegunowości i punktów pomiarowych. Dioda przewodzi zasadniczo w jednym kierunku, kondensator elektrolityczny może wymagać właściwego podłączenia, a symbol masy nie zawsze oznacza przewód ochronny PE.
Użyj schematu do diagnozy, nie tylko do nauki symboli
Dobry schemat pozwala zawęzić obszar poszukiwań. Jeżeli silnik nie startuje, nie zaczynam od wymiany silnika. Sprawdzam kolejno obecność zasilania, bezpiecznik, wyłącznik, styki zabezpieczeń, cewkę stycznika i dopiero później tor mocy.
Praktyczna kolejność pomiarów
Przed pomiarem odłączam urządzenie od zasilania i zabezpieczam je przed przypadkowym włączeniem. Przy wyłączonym obwodzie można sprawdzić ciągłość przewodów, stan styków i bezpieczników, ale pomiar ciągłości wykonuje się wyłącznie na obwodzie pozbawionym napięcia.
- Brak zasilania na wejściu kieruje uwagę do przewodu, wyłącznika głównego lub zabezpieczenia.
- Zasilanie przed elementem, ale nie za nim sugeruje przerwę w bezpieczniku, styku albo przewodzie.
- Napięcie na cewce, lecz brak zadziałania może oznaczać uszkodzoną cewkę, niewłaściwe napięcie lub problem mechaniczny.
- Zadziałanie stycznika bez pracy silnika kieruje uwagę na styki główne, przewody, termik i sam silnik.
Kolor przewodu jest wskazówką, ale nie dowodem. W starych instalacjach, urządzeniach po naprawach i tanich wyrobach oznaczenia mogą być niezgodne z rzeczywistością. Dlatego opieram się na dokumentacji, numerach zacisków i pomiarze, a nie wyłącznie na barwie izolacji.
Przeczytaj również: Jak czytać schemat elektryczny i nie pomylić oznaczeń?
Granica, której nie warto przekraczać
Praca przy obwodach 230 V i 400 V wymaga odpowiednich kwalifikacji, przyrządów oraz procedur. Sam multimetr nie czyni pomiaru bezpiecznym. Jeżeli trzeba otworzyć rozdzielnicę, sprawdzić obwód pod napięciem albo ingerować w zabezpieczenia, zlecam to osobie uprawnionej i korzystam z miernika o kategorii pomiarowej odpowiedniej do miejsca pracy.
Po kilku schematach zaczynasz widzieć logikę, nie kreski
Najskuteczniej uczę się na małych fragmentach. Biorę jeden obwód lampy, przycisku albo silnika, podpisuję źródło, odbiornik i drogę powrotną, a potem sprawdzam, co zmienia się po naciśnięciu konkretnego przycisku.
Nie próbuję zapamiętać wszystkich symboli naraz. Największą różnicę robi umiejętność odpowiedzi na trzy pytania: skąd przychodzi zasilanie, przez co musi przejść i gdzie wraca. Gdy dołożysz do tego stan styków oraz numery zacisków, nawet rozbudowany schemat elektronarzędzia przestaje wyglądać jak przypadkowy zbiór znaków.
Jeśli rysunek nadal wydaje się niejasny, wróć do legendy, podziel go na tor mocy i sterowania oraz przeanalizuj tylko jedną funkcję. Taka metoda jest wolniejsza na początku, ale szybko buduje nawyk, który później oszczędza czas podczas naprawy i pomaga uniknąć kosztownego zgadywania.
