Gdy chcesz sprawdzić, ile prądu pobiera silnik, żarówka albo układ elektroniczny, najłatwiej popełnić błąd już na etapie podłączania przewodów. W tym poradniku pokazuję, jak podłączyć amperomierz, jak ustawić multimetr, dobrać zakres oraz uniknąć zwarcia, przepalenia bezpiecznika i uszkodzenia miernika.
Najważniejsze zasady pomiaru prądu w jednym miejscu
- Amperomierz podłącza się szeregowo, czyli w przerwany obwód.
- Przed pomiarem wybierz właściwy rodzaj prądu DC lub AC.
- Czerwony przewód włóż do gniazda A lub mA, a czarny do COM.
- Zawsze zacznij od najwyższego zakresu, szczególnie gdy nie znasz spodziewanej wartości.
- Nigdy nie podłączaj miernika ustawionego na amperomierz równolegle do baterii ani gniazdka.
Dlaczego amperomierz podłącza się szeregowo
Amperomierz mierzy prąd płynący przez konkretną gałąź obwodu. Żeby cały badany prąd przepłynął przez miernik, trzeba przerwać obwód i wstawić urządzenie w powstałą przerwę. Tak właśnie wygląda połączenie szeregowe.
Wewnętrzna rezystancja amperomierza jest bardzo mała. Dzięki temu nie powinien znacząco zmieniać pracy układu, ale właśnie dlatego podłączenie go bezpośrednio między plusem i minusem źródła działa niemal jak zwarcie. W praktyce może skończyć się to przepaleniem bezpiecznika w multimetrze, iskrzeniem, a przy większej energii także uszkodzeniem przewodów.
W obwodzie szeregowym miejsce wpięcia zwykle nie ma znaczenia, ponieważ przez wszystkie elementy płynie ten sam prąd. W układzie równoległym trzeba natomiast mierzyć każdą gałąź osobno. Jeśli interesuje mnie prąd pobierany przez konkretny silnik, włączam miernik w przewód zasilający właśnie ten silnik, a nie przypadkowo w główną gałąź całego urządzenia.
Prosty schemat połączenia
Typowy układ można zapisać tak:
plus zasilania → amperomierz → odbiornik → minus zasilania
Jeżeli mierzę prąd stały i zamienię przewody miejscami, multimetr zwykle pokaże wartość ze znakiem minus. Nie oznacza to awarii. Informuje tylko, że prąd płynie względem miernika w przeciwnym kierunku niż założona polaryzacja.

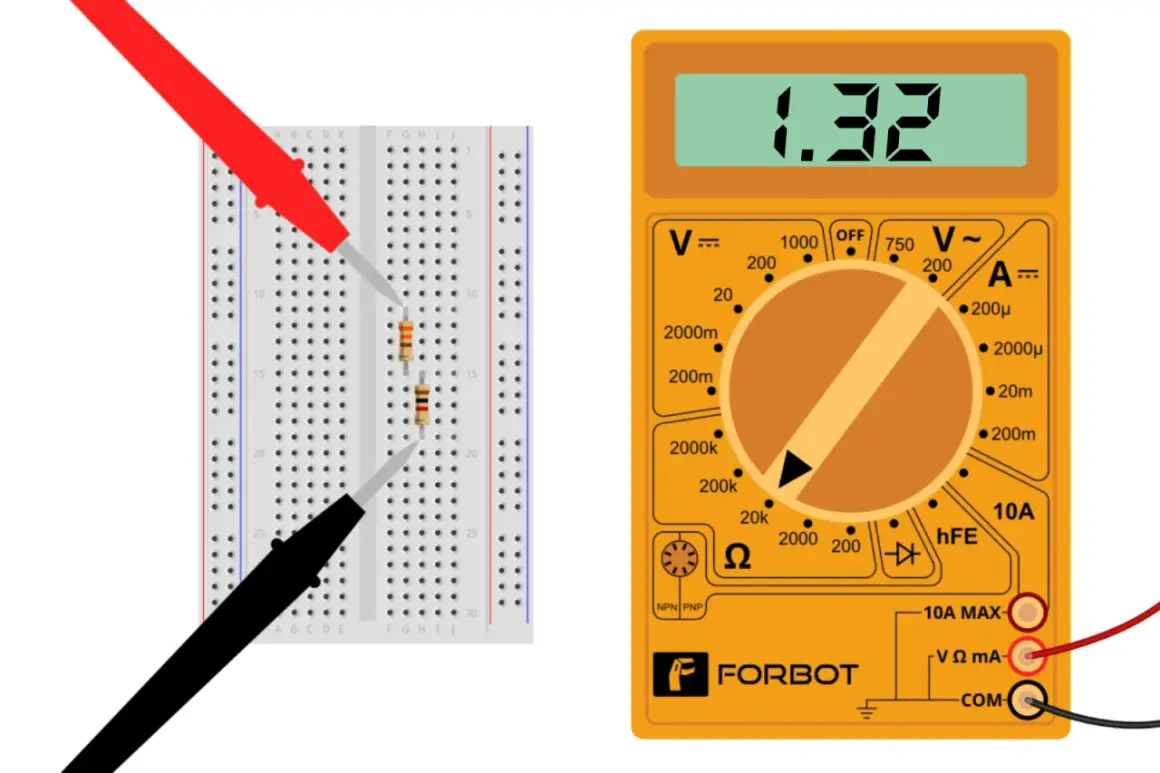

Jak przygotować multimetr do pomiaru
Przed podłączeniem przewodów wyłącz zasilanie badanego obwodu. Pokrętło ustaw na pomiar prądu stałego A⎓ lub DC albo przemiennego A~ lub AC, zależnie od badanego źródła.
- Włóż czarny przewód do gniazda COM.
- Czerwony przewód podłącz do gniazda 10 A lub mA/µA, zgodnie z przewidywanym prądem.
- Ustaw najwyższy dostępny zakres, jeśli nie znasz wartości.
- Przerwij obwód w wybranym punkcie.
- Podłącz multimetr szeregowo.
- Włącz zasilanie i odczytaj wskazanie.
Gniazdo 10 A służy do większych prądów, ale często ma ograniczenie czasowe, na przykład pomiar tylko przez kilkanaście lub kilkadziesiąt sekund. Gniazdo mA jest dokładniejsze przy małych wartościach, lecz chroni je osobny bezpiecznik, często o wartości 200 mA lub 400 mA. Konkretne limity zawsze sprawdzam na obudowie i w instrukcji danego miernika, bo nie są uniwersalne.
Jeżeli wskazanie jest niewielkie, można przełączyć się na niższy zakres, aby uzyskać lepszą rozdzielczość. Najpierw jednak odłączam zasilanie, zmieniam ustawienie i dopiero ponownie zamykam obwód. Przekręcanie pokrętła w trakcie pomiaru nie zawsze jest bezpieczne, zwłaszcza przy napięciach i prądach o większej energii.
Pomiar prądu stałego krok po kroku
Najłatwiej przećwiczyć pomiar na niskim napięciu, na przykład na baterii 9 V albo zasilaczu 12 V. Jako obciążenie można wykorzystać rezystor, małą żarówkę lub silnik przeznaczony do danego napięcia. Nie podłączam samego amperomierza do baterii, ponieważ byłoby to zwarcie.
Przeczytaj również: Łączenie rezystorów równolegle - wzory, moc i praktyka
Przykład z żarówką 12 V
- Odłącz jeden przewód między zasilaczem a żarówką.
- Ustaw multimetr na najwyższy zakres prądu stałego.
- Czarną sondę podłącz do strony zasilacza, a czerwoną do przewodu prowadzącego do żarówki.
- Włącz zasilacz i odczytaj wynik.
- Po pomiarze wyłącz zasilanie i przywróć pierwotne połączenie.
Żarówka o mocy 5 W przy napięciu 12 V pobiera w przybliżeniu 0,42 A, bo prąd można oszacować ze wzoru I = P/U. Rzeczywisty wynik może być inny, a w przypadku żarówki włóknowej chwilowy prąd po włączeniu bywa wyższy niż wartość ustalona. Ten przykład dobrze pokazuje, dlaczego zakres 200 mA mógłby okazać się zbyt mały.
W przypadku silnika trzeba uwzględnić prąd rozruchowy. Mały silnik podczas normalnej pracy może pobierać 0,5 A, ale przy starcie chwilowo potrzebować kilku amperów. Jeśli miernik ma zbyt mały zakres albo przewód znajduje się w gnieździe mA, bezpiecznik może zadziałać natychmiast.
Pomiar prądu przemiennego i użycie miernika cęgowego
Pomiar prądu przemiennego wykonuje się podobnie, czyli również przez włączenie miernika w szereg. Różnica polega na wyborze funkcji AC oraz zachowaniu większej ostrożności. Przy instalacji 230 V nie wystarczy samo ustawienie właściwego zakresu, ponieważ znaczenie ma także kategoria pomiarowa CAT, stan przewodów i osłony sond.
Osoba bez doświadczenia nie powinna rozłączać instalacji sieciowej tylko po to, żeby zmierzyć prąd zwykłym multimetrem. Bezpieczniejszym rozwiązaniem jest miernik cęgowy, który obejmuje przewód i mierzy pole magnetyczne bez otwierania obwodu.
Przy pomiarze cęgami trzeba objąć tylko jeden przewód. Jeśli założę cęgi na cały kabel zawierający jednocześnie żyłę fazową i neutralną, pola magnetyczne zwykle się znoszą, a wynik będzie bliski zeru. W modelach mierzących prąd stały trzeba dodatkowo wyzerować wskazanie przed pomiarem.
| Metoda | Kiedy jej użyć | Najważniejsze ograniczenie |
|---|---|---|
| Multimetr w szeregu | Małe obwody, elektronika, baterie, zasilacze | Trzeba przerwać obwód i dobrać właściwe gniazdo |
| Miernik cęgowy AC | Instalacje i przewody z prądem przemiennym | Obejmuje się tylko jeden przewód |
| Miernik cęgowy AC/DC | Przewody z prądem stałym i przemiennym | Wymaga zerowania przy pomiarze DC |
| Amperomierz panelowy z bocznikiem | Stały pomiar w zasilaczu lub maszynie | Bocznik musi mieć odpowiedni prąd i sposób montażu |
Błędy, przez które pomiar kończy się źle
Najpoważniejszy błąd to przyłożenie sond do dwóch punktów źródła napięcia, gdy miernik jest ustawiony na amperomierz. Tak mierzy się napięcie, nie prąd. W trybie prądowym powstaje bardzo mała rezystancja, więc bateria lub zasilacz może oddać duży prąd w krótkim czasie.
- Przewód w złym gnieździe - po pomiarze prądu trzeba przełożyć czerwoną sondę z gniazda A do V/Ω, inaczej przy kolejnym pomiarze napięcia można spowodować zwarcie.
- Za niski zakres - przekroczenie limitu może przepalić bezpiecznik albo uszkodzić miernik.
- Pomylony rodzaj prądu - ustawienie DC przy źródle AC da błędny wynik lub brak wskazania.
- Pomiar bez obciążenia - sam przewód albo zasilacz bez odbiornika nie pokaże użytecznego prądu obciążenia.
- Luźne połączenie - niestabilny styk powoduje skaczące wskazania i może nagrzewać końcówki przewodów.
- Przekroczenie czasu pomiaru - gniazdo 10 A oraz przewody mogą mieć ograniczony czas pracy przy dużym prądzie.
Jeżeli po pomiarze multimetr pokazuje zero, najpierw sprawdzam, czy obwód rzeczywiście jest zamknięty i czy odbiornik pracuje. Gdy wynik jest podejrzanie wysoki, wyłączam zasilanie i ponownie kontroluję gniazdo przewodu, zakres oraz miejsce wpięcia. Nie próbuję „sprawdzać na szybko” przez zwieranie sond, bo to najprostsza droga do kolejnego błędu.
Jak dobrać zakres i ocenić wynik
Gdy nie wiem, jaki prąd płynie w obwodzie, zaczynam od największego zakresu. Potem mogę zejść niżej, jeśli odczyt jest stabilny i mieści się z zapasem. Dla przykładu wynik 0,08 A lepiej mierzyć zakresem 200 mA niż 10 A, o ile gniazdo i bezpiecznik miernika są do tego przeznaczone.
Sam odczyt nie zawsze mówi, czy układ działa prawidłowo. Warto porównać go z obliczeniem z prawa Ohma lub z mocą odbiornika. Dla obciążenia rezystancyjnego o mocy 24 W przy napięciu 12 V spodziewany prąd wynosi około 2 A. Jeśli multimetr pokazuje 0,2 A albo 8 A, trzeba szukać przyczyny w układzie, ustawieniu lub sposobie pomiaru.
Przy elektronice cyfrowej oraz sterownikach silników wskazanie może zmieniać się szybko. Zwykły multimetr pokazuje wtedy wartość uśrednioną, a nie każdy impuls. W takich przypadkach przydaje się funkcja min/max, rejestrator albo oscyloskop z odpowiednią sondą prądową.
Krótka kontrola przed włączeniem zasilania
- Czy miernik jest ustawiony na właściwy rodzaj prądu?
- Czy czarny przewód znajduje się w gnieździe COM?
- Czy czerwony przewód jest w gnieździe odpowiednim dla spodziewanej wartości?
- Czy obwód został przerwany i miernik jest włączony szeregowo?
- Czy zakres ma wystarczający zapas?
- Czy badany obwód nie pracuje przy napięciu niebezpiecznym dla użytkownika?
Ta kontrola zajmuje kilkanaście sekund, a chroni zarówno miernik, jak i instalację. W warsztacie przyjąłem prostą zasadę: po każdym pomiarze prądu od razu przekładam czerwoną sondę do gniazda napięciowego. Dzięki temu następny pomiar napięcia nie zaczyna się od przypadkowego zwarcia.
Bezpieczny pomiar zaczyna się przed dotknięciem sond
Najważniejsza reguła brzmi prosto: amperomierz zawsze włącza się szeregowo, a zakres i gniazdo dobiera z zapasem do spodziewanego prądu. Przy bateriach i niskich napięciach można spokojnie ćwiczyć pomiary na prostym obciążeniu, natomiast instalacje 230 V lepiej sprawdzać miernikiem cęgowym albo powierzyć osobie z odpowiednimi kwalifikacjami.
Jeśli wynik nie pasuje do obliczeń, nie zwiększam od razu zakresu ani nie zmieniam przypadkowo przewodów. Wyłączam zasilanie, sprawdzam schemat, bezpiecznik miernika i właściwe gniazdo. Taka kolejność zwykle rozwiązuje problem szybciej niż kolejne próby wykonywane na działającym obwodzie.
