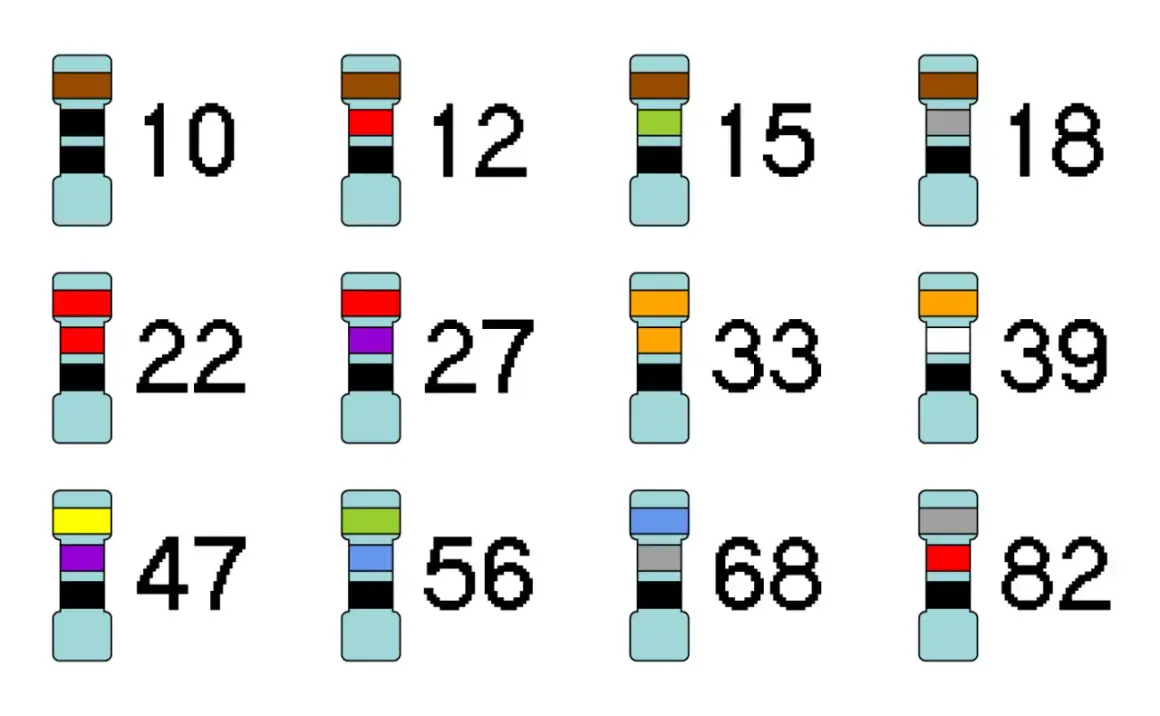

Gdy w szufladzie brakuje rezystora o potrzebnej wartości, połączenie kilku elementów może szybko rozwiązać problem. W tym układzie wyjaśniam, jak łączyć rezystory szeregowo, obliczać rezystancję zastępczą, spadki napięcia i moc oraz kiedy takie rozwiązanie sprawdza się w warsztacie. Pokazuję też typowe błędy, przez które poprawnie policzony obwód potrafi działać zupełnie inaczej w praktyce.
Najważniejsze zasady połączenia szeregowego w praktyce
- Rezystancja zastępcza jest sumą wszystkich rezystorów.
- Przez każdy element płynie ten sam prąd.
- Napięcie dzieli się proporcjonalnie do wartości rezystancji.
- Każdy rezystor musi mieć odpowiednią moc znamionową i napięcie pracy.
- Połączenie wykorzystuje się między innymi do ograniczania prądu i budowy dzielników napięcia.
Jak łączyć rezystory szeregowo i co dzieje się w obwodzie
Połączenie szeregowe powstaje wtedy, gdy koniec jednego rezystora łączymy z początkiem następnego, bez tworzenia odgałęzienia. Źródło zasilania, pierwszy element, drugi element i pozostałe rezystory tworzą jedną ciągłą ścieżkę. Właśnie dlatego przez wszystkie komponenty płynie identyczny prąd.
Całkowity opór takiego układu obliczamy bardzo prosto:
Rz = R1 + R2 + R3 + ...
Jeżeli połączymy rezystory 100 Ω, 220 Ω i 680 Ω, otrzymamy 1000 Ω, czyli 1 kΩ. Rezystancja zastępcza zawsze będzie większa od wartości każdego pojedynczego elementu. To podstawowa różnica względem połączenia równoległego, w którym opór zastępczy jest mniejszy od najmniejszego rezystora.
| Wielkość | Zasada w połączeniu szeregowym |
|---|---|
| Prąd | Taki sam w każdym rezystorze |
| Napięcie | Dzieli się między elementy |
| Rezystancja zastępcza | Jest sumą rezystancji |
| Awaria przerwa | Przerywa cały obwód |
W praktyce trzeba pamiętać o jeszcze jednej rzeczy. Jeśli jeden rezystor ulegnie przerwaniu, prąd przestaje płynąć w całej gałęzi. To bywa wadą w układach zasilających, ale czasem jest też zaletą, gdy przerwanie ma zatrzymać pracę urządzenia i zasygnalizować usterkę.
Jak obliczyć prąd, spadek napięcia i moc
Po wyznaczeniu oporu zastępczego korzystamy z prawa Ohma. Natężenie prądu wynosi I = U / Rz, a napięcie na konkretnym rezystorze można znaleźć ze wzoru Un = I × Rn.
Przykład jest bardziej użyteczny niż sama reguła. Załóżmy, że do napięcia 12 V podłączono dwa elementy o wartościach 220 Ω i 330 Ω.
- Rezystancja zastępcza wynosi 220 Ω + 330 Ω, czyli 550 Ω.
- Prąd w obwodzie to 12 V / 550 Ω, czyli około 21,8 mA.
- Na rezystorze 220 Ω odkłada się około 4,8 V.
- Na rezystorze 330 Ω odkłada się około 7,2 V.
Suma spadków napięcia wynosi 12 V, czyli tyle, ile dostarcza źródło. Większy rezystor otrzymał większą część napięcia, ponieważ przy tym samym prądzie spadek rośnie proporcjonalnie do rezystancji. To prosta zasada, ale właśnie na niej opiera się wiele praktycznych układów.
Moc wydzielaną na elemencie obliczamy ze wzoru P = I² × R albo P = U × I. W opisanym przykładzie rezystor 220 Ω rozprasza około 0,105 W, a element 330 Ω około 0,157 W. Rezystory o mocy 0,25 W będą wystarczające, ale przy pracy ciągłej rozsądniej zostawić zapas i użyć wersji 0,5 W.
Dzielnik napięcia jako najczęstsze zastosowanie
Dwa rezystory połączone szeregowo tworzą dzielnik napięcia. Napięcie wyjściowe pobieramy z punktu pomiędzy nimi, a jego wartość zależy od proporcji obu rezystancji:
Uwy = Uwe × R2 / (R1 + R2)
Przy zasilaniu 12 V i dwóch rezystorach po 10 kΩ otrzymamy teoretycznie 6 V. Taki układ może służyć do podania niższego napięcia na wejście pomiarowe, ustalenia punktu pracy tranzystora albo odczytu napięcia przez przetwornik analogowo-cyfrowy.
Najczęściej popełniany błąd polega na traktowaniu dzielnika jak stabilnego zasilacza. Gdy do wyjścia podłączymy obciążenie 10 kΩ, dolny rezystor 10 kΩ zostanie połączony równolegle z obciążeniem. Jego wypadkowa rezystancja spadnie do 5 kΩ, a napięcie wyjściowe zmniejszy się z 6 V do 4 V.
Dlatego dzielnik powinien zasilać wejście o dużej impedancji, czyli takie, które pobiera bardzo mały prąd. Jeśli potrzebujesz zasilić konkretny odbiornik, lepszym rozwiązaniem będzie stabilizator, przetwornica albo bufor na wzmacniaczu operacyjnym. Sam dzielnik sprawdza się przede wszystkim jako układ pomiarowy i sygnałowy.
Dobór mocy, tolerancji i napięcia pracy
Sama suma rezystancji nie wystarcza do bezpiecznego projektu. Każdy element ma określoną moc znamionową, na przykład 0,125 W, 0,25 W, 0,5 W, 1 W lub więcej. Jeśli obliczona moc wynosi 0,22 W, rezystor 0,25 W będzie pracował blisko granicy, dlatego w warsztatowych układach wybieram zwykle co najmniej dwukrotny zapas.
Łączenie kilku elementów pozwala rozłożyć moc na większą liczbę części. Dwa rezystory 1 kΩ połączone szeregowo mają razem 2 kΩ. Przy prądzie 20 mA każdy rozprasza 0,4 W, więc wersje 0,5 W będą minimalne, a 1 W zapewni spokojniejszą pracę i mniejsze nagrzewanie.
W układach o wyższym napięciu liczy się również maksymalne napięcie pracy pojedynczego rezystora. Dwa elementy mogą podzielić napięcie między siebie, ale nie należy zakładać, że zawsze rozłoży się ono idealnie po połowie. Znaczenie mają tolerancja rezystancji, wilgoć, zanieczyszczenia płytki i właściwości wejścia podłączonego do układu.
Do precyzyjnych zastosowań sprawdzam także tolerancję. Rezystor 10 kΩ o tolerancji 5% może mieć rzeczywistą wartość od około 9,5 kΩ do 10,5 kΩ. Przy zwykłym ograniczaniu prądu nie musi to przeszkadzać, ale w dzielniku napięcia lub układzie pomiarowym błąd może być już widoczny. W takich miejscach lepiej użyć elementów 1% albo skalibrować pomiar.
Gdzie takie połączenie sprawdza się najlepiej
W warsztacie połączenie szeregowe przydaje się przede wszystkim wtedy, gdy trzeba uzyskać konkretną wartość oporu albo ograniczyć prąd w przewidywalny sposób. Zamiast kupować nietypowy rezystor 1,7 kΩ, można połączyć 1 kΩ i 680 Ω. Otrzymamy 1,68 kΩ, co w wielu zastosowaniach będzie wystarczająco bliskie.
Ograniczanie prądu diody LED
Rezystor szeregowy z diodą LED ogranicza prąd i chroni ją przed uszkodzeniem. Dla zasilania 12 V, spadku na czerwonej diodzie około 2 V i prądu 15 mA obliczenie wygląda tak:
R = (12 V - 2 V) / 0,015 A = około 667 Ω
Można zastosować popularną wartość 680 Ω. Moc rezystora wyniesie około 0,15 W, więc element 0,25 W będzie odpowiedni. Przy większej liczbie diod lub wyższym napięciu warto ponownie policzyć zarówno prąd, jak i wydzielane ciepło.
Uzyskanie większego oporu
Szeregowe łączenie pozwala wykorzystać dostępne elementy z magazynku. Dwa rezystory 4,7 kΩ dadzą 9,4 kΩ, a trzy takie same elementy 14,1 kΩ. To praktyczne rozwiązanie przy naprawach, choć nie zastąpi precyzyjnego rezystora, gdy układ wymaga dokładnej wartości.
Przeczytaj również: Jak obniżyć napięcie z 12 V do 5 V? Praktyczny poradnik
Rozłożenie napięcia i temperatury
W zasilaczach, układach pomiarowych i obwodach rozładowania kondensatorów kilka rezystorów może rozłożyć obciążenie na większą powierzchnię. Trzeba jednak zadbać o odstępy na płytce, chłodzenie i napięcie znamionowe. Sam fakt połączenia elementów szeregowo nie usuwa problemów związanych z wysokim napięciem.
Typowe błędy podczas montażu i pomiarów
Pierwszy błąd to pomylenie połączenia szeregowego z równoległym. Jeśli oba końce rezystorów są podłączone do tych samych dwóch punktów, elementy pracują równolegle, nawet gdy na schemacie wyglądają podobnie. W razie wątpliwości warto prześledzić węzły, czyli punkty, w których łączą się przewody.
- Pomiar bez odłączenia zasilania może dać błędny wynik, ponieważ pozostałe elementy układu tworzą dodatkowe ścieżki prądu.
- Podłączenie obciążenia do dzielnika zmienia jego napięcie wyjściowe.
- Zbyt mała moc rezystora prowadzi do przegrzewania, zmiany wartości, a w końcu uszkodzenia.
- Brak sprawdzenia polaryzacji układu może uszkodzić diodę, kondensator lub moduł podłączony za rezystorem.
- Zbyt cienkie przewody i luźne styki powodują spadki napięcia, które łatwo pomylić z błędem obliczeń.
Przed pomiarem rezystancji zawsze odłączam zasilanie i, jeśli w układzie są kondensatory, sprawdzam, czy zostały rozładowane. Multimetr podłączony równolegle do badanego elementu pokaże wartość całego fragmentu obwodu, a niekoniecznie pojedynczego rezystora. To drobiazg, który regularnie oszczędza czas przy diagnozowaniu elektronarzędzi.
Jeden prosty test przed włączeniem zasilania
Przed uruchomieniem układu sprawdź trzy rzeczy. Po pierwsze, dodaj wszystkie rezystancje i porównaj wynik z założeniem. Po drugie, oblicz prąd oraz moc każdego elementu, bo największy rezystor nie zawsze jest tym, który najbardziej się nagrzewa. Po trzecie, upewnij się, że odbiornik podłączony do punktu pośredniego nie obciąża dzielnika bardziej, niż zakładałeś.
W większości prostych obwodów wystarczy zapamiętać jedną zależność: prąd pozostaje taki sam, napięcie się rozdziela, a opory się sumują. Gdy do tego dodasz zapas mocy i sprawdzisz wpływ obciążenia, szeregowe łączenie rezystorów staje się przewidywalnym i bardzo użytecznym narzędziem w naprawach oraz budowie układów elektronicznych.
