Gdy otwieram schemat urządzenia albo instalacji, najpierw szukam legendy, oznaczeń przewodów i punktów połączeń. Same rysunki niewiele powiedzą, jeśli nie rozpoznajemy symboli wyłącznika, bezpiecznika, silnika, przekaźnika czy zacisku. Poniżej pokazuję, jak czytać najczęściej spotykane symbole elektryczne, czym różnią się oznaczenia instalacyjne od elektronicznych i gdzie łatwo o kosztowną pomyłkę.
Najważniejsze informacje o symbolach na schematach elektrycznych
- IEC 60617 porządkuje graficzne oznaczenia elementów elektrycznych.
- Kółko, punkt lub skrzyżowanie linii może wskazywać połączenie, ale znaczenie zależy od sposobu narysowania.
- QF, F, K, M, S i PE to popularne oznaczenia literowe aparatury i przewodów.
- Styki NO i NC pokazują stan elementu bez zasilania lub bez zadziałania.
- Legenda konkretnego projektu ma pierwszeństwo przed przyzwyczajeniami z innych schematów.
Od czego zacząć czytanie schematu elektrycznego
Nie zaczynam od pojedynczego symbolu. Najpierw sprawdzam, czy mam przed sobą schemat ideowy, montażowy czy blokowy. Schemat ideowy pokazuje zależności elektryczne, montażowy pomaga ustalić rzeczywiste połączenia, a blokowy przedstawia funkcje urządzenia bez rysowania każdego przewodu.
Na schemacie ideowym elementy często nie są ułożone tak, jak w obudowie. Silnik może znajdować się daleko od stycznika, a przycisk sterujący na innej części rysunku. To nie błąd. Liczy się to, które zaciski są połączone i jak płynie sygnał lub energia.
W pierwszym kroku szukam źródła zasilania, a potem przechodzę w kierunku zabezpieczeń, elementów sterujących i odbiornika. Dla prostego obwodu może to wyglądać tak: zasilanie, wyłącznik nadprądowy, stycznik, silnik. W obwodzie sterowania dojdą przyciski, cewka stycznika i styki pomocnicze.
Linia, przewód i punkt połączenia
Ciągła linia oznacza zwykle przewód albo połączenie elektryczne. Punkt na skrzyżowaniu najczęściej wskazuje, że przewody są połączone, natomiast samo skrzyżowanie bez punktu może oznaczać przejście jednej linii nad drugą.
Trzeba jednak zachować ostrożność, bo starsze rysunki i programy projektowe stosują różne konwencje. Jeżeli legenda mówi coś innego niż ogólna zasada, to właśnie legenda jest wiążąca. W praktyce ten drobiazg potrafi zmienić ocenę całego obwodu.
Symbole a oznaczenia literowe
Symbol graficzny mówi, jaki element znajduje się w obwodzie, a oznaczenie literowe i numer pozwalają go odnaleźć w dokumentacji. Przykładowo K1 może oznaczać pierwszy stycznik lub przekaźnik, lecz dokładne znaczenie trzeba odczytać z legendy projektu.
Podobnie zapis M1 zwykle wskazuje pierwszy silnik, F1 bezpiecznik, QF1 wyłącznik, a S1 przycisk lub łącznik. Nie traktuję tych skrótów jak absolutnej reguły. Producenci i biura projektowe mogą przyjmować własny system, dlatego numer zacisku i legenda są ważniejsze niż domysł.
Najczęstsze symbole aparatury i zabezpieczeń
W instalacjach elektrycznych najczęściej spotyka się elementy, które załączają obwód, chronią go albo odłączają zasilanie. Ich wygląd może zmieniać się zależnie od poziomu szczegółowości rysunku, ale funkcja pozostaje podobna.
| Element | Jak go rozpoznać | Do czego służy |
|---|---|---|
| Bezpiecznik topikowy | Symbol wkładki w przewodzie | Przerywa obwód po przekroczeniu dopuszczalnego prądu; po zadziałaniu wymaga wymiany. |
| Wyłącznik nadprądowy | Łącznik z oznaczeniem aparatu zabezpieczeniowego | Chroni przewody przed przeciążeniem i zwarciem, a po zadziałaniu można go ponownie załączyć. |
| Rozłącznik | Łącznik przeznaczony do odłączenia obwodu | Zapewnia widoczne lub funkcjonalne odseparowanie części instalacji, zależnie od wykonania. |
| Wyłącznik różnicowoprądowy | Symbol wyłącznika z oznaczeniem funkcji różnicowej | Reaguje na różnicę prądu wpływającego i wypływającego z obwodu. |
| Stycznik | Cewka oraz powiązane styki główne i pomocnicze | Załącza obciążenia, na przykład silnik, za pomocą obwodu sterowania. |
| Przekaźnik | Cewka połączona logicznie ze stykami | Przenosi sygnał sterujący na jeden lub kilka niezależnych styków. |
Najczęstsza pomyłka dotyczy stycznika i przekaźnika. Na rysunku mogą wyglądać podobnie, ale stycznik jest przeznaczony do przełączania większych obciążeń, szczególnie silników, natomiast przekaźnik częściej obsługuje sygnały i mniejsze prądy.
Przy wyłączniku różnicowoprądowym nie wolno zakładać, że zastępuje on zabezpieczenie nadprądowe. To różne funkcje. Jeden aparat może występować jako urządzenie zespolone, ale w schemacie trzeba sprawdzić, czy projekt przewiduje ochronę przeciążeniową, zwarciową i różnicowoprądową.
Przyciski i łączniki
Symbol przycisku pokazuje nie tylko jego obecność, ale też stan styków. Przycisk chwilowy działa tylko podczas naciskania, a łącznik bistabilny pozostaje w wybranej pozycji. Stan narysowany na schemacie zazwyczaj oznacza pozycję spoczynkową, czyli bez naciśnięcia przycisku i bez zadziałania cewki.
W obwodzie sterowania silnikiem przycisk STOP ma zwykle styk rozwierny, a START zwierny. Dzięki temu naciśnięcie STOP przerywa zasilanie cewki, a START podaje impuls załączający. Dodatkowy styk pomocniczy stycznika może podtrzymywać zasilanie po puszczeniu przycisku START.

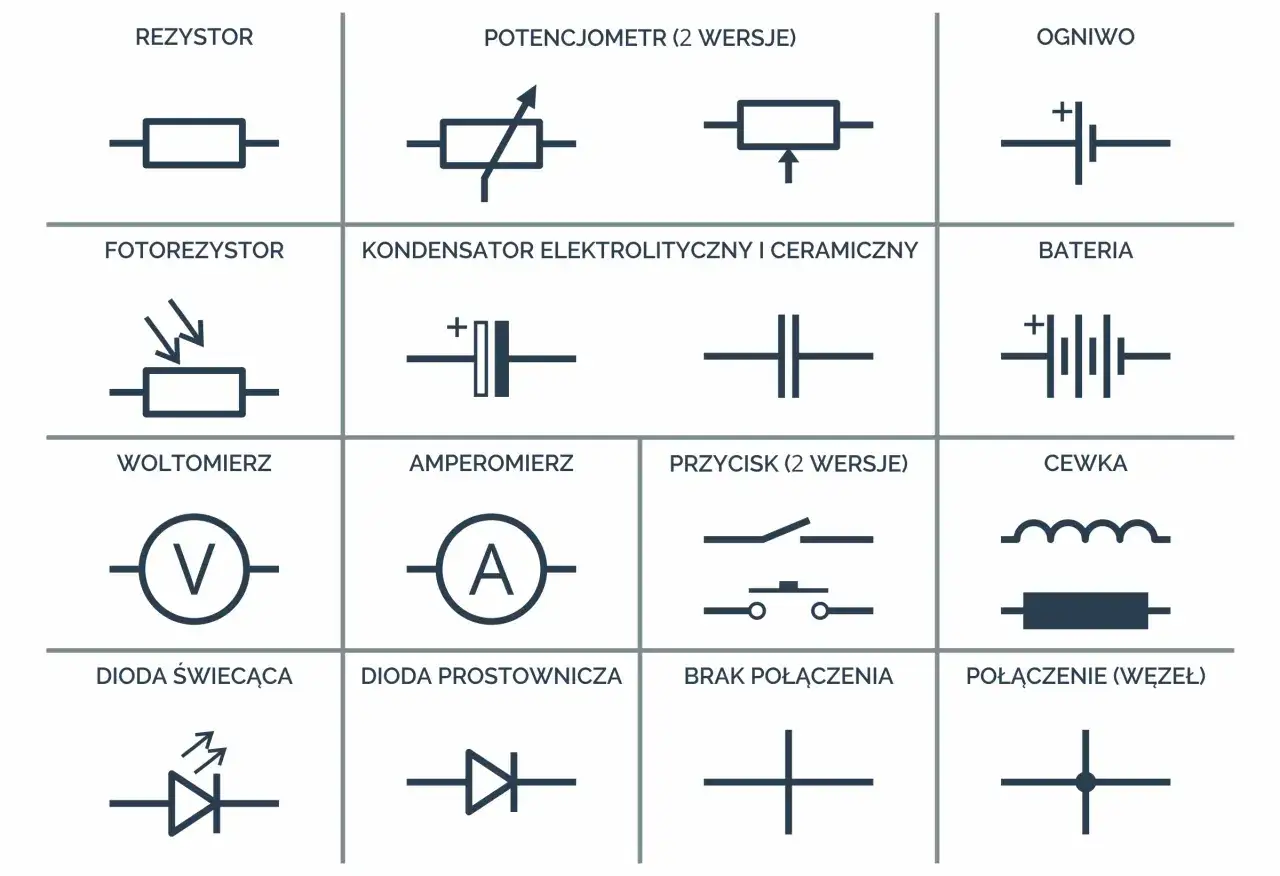

Symbole odbiorników i elementów elektroniki
Druga grupa oznaczeń obejmuje odbiorniki energii oraz elementy, które przetwarzają sygnał. Tutaj szczególnie łatwo pomylić symbol ogólny z symbolem konkretnego wariantu, dlatego zawsze czytam także opis obok elementu.
| Element | Typowe oznaczenie | Co trzeba sprawdzić |
|---|---|---|
| Lampa lub punkt świetlny | Okrągły symbol odbiornika oświetleniowego | Rodzaj oprawy, sposób sterowania i liczba punktów. |
| Gniazdo | Symbol gniazda z dodatkowymi oznaczeniami | Liczbę biegunów, styk ochronny i ewentualne przeznaczenie obwodu. |
| Silnik | Okrąg z literą M lub opisem rodzaju silnika | Napięcie, liczbę faz, sposób rozruchu i zabezpieczenie termiczne. |
| Transformator | Dwa uzwojenia rozdzielone rdzeniem | Napięcie strony pierwotnej i wtórnej oraz sposób uziemienia. |
| Rezystor | Prostokąt lub zygzak, zależnie od przyjętej konwencji | Rezystancję, moc i rolę w układzie. |
| Kondensator | Dwie okładki, czasem z oznaczeniem biegunowości | Pojemność, napięcie pracy i to, czy element jest polaryzowany. |
| Dioda | Symbol diody z zaznaczonym kierunkiem przewodzenia | Typ diody, kierunek montażu i parametry prądowe. |
W elektronice symbol rezystora lub kondensatora nie wystarcza do oceny układu. Dwa kondensatory mogą wyglądać podobnie, ale jeden będzie elektrolityczny i polaryzowany, a drugi ceramiczny lub foliowy. Oznaczenie wartości i biegunowości jest równie ważne jak sam rysunek.
Przy silniku zwracam uwagę na dodatkowe styki termika, czujnika temperatury albo hamulca. Ich pominięcie może sprawić, że urządzenie na papierze wygląda na kompletne, choć w rzeczywistości nie ma pełnego obwodu zabezpieczenia.
Oznaczenia przewodów i zacisków
W instalacjach niskiego napięcia często pojawiają się oznaczenia L, N i PE. L oznacza przewód fazowy, N neutralny, a PE ochronny. W obwodach trójfazowych można spotkać L1, L2 i L3, natomiast przewód PEN łączy funkcję ochronną i neutralną w układach, w których takie rozwiązanie jest dopuszczone.
Numer zacisku, na przykład A1 i A2 przy cewce, pomaga przełożyć schemat na rzeczywiste podłączenie. Nie wolno jednak dobierać przewodów wyłącznie na podstawie koloru. Kolorystyka jest ważną wskazówką, lecz przy starych, przerabianych urządzeniach może być niezgodna z aktualnym stanem instalacji.
Jak rozumieć styki, połączenia i stan spoczynkowy
Symbole styków pokazują mechaniczne położenie elementu, ale nie zawsze odpowiadają temu, co widzimy po podaniu napięcia. Styk NO, czyli normalnie otwarty, zamyka obwód po zadziałaniu elementu. Styk NC, czyli normalnie zamknięty, w stanie spoczynku przewodzi, a po zadziałaniu rozłącza obwód.
Przykład jest prosty. Styk NC przycisku STOP przewodzi bez naciskania, dzięki czemu cewka stycznika może być zasilana. Naciśnięcie przycisku otwiera styk i zatrzymuje maszynę. Taki sposób działania jest bezpieczniejszy, bo przerwany przewód sterowania również może wyłączyć urządzenie.
W schematach spotkasz też styki sprzężone mechanicznie, opóźnione czasowo oraz przełączające. Dwa elementy narysowane osobno mogą należeć do jednego przekaźnika. Łączy je wtedy wspólne oznaczenie, na przykład K1, mimo że cewka znajduje się w jednej części rysunku, a styki w innej.
Jak sprawdzić, czy linie naprawdę się łączą
Nie zakładam połączenia tylko dlatego, że dwie linie przecinają się na kartce. Szukam punktu połączeniowego, zacisku albo jednoznacznego oznaczenia węzła. W dokumentacji wielostronicowej przewód może kończyć się numerem, który prowadzi do tego samego numeru na kolejnej stronie.
Przy naprawie elektronarzędzia przydatne są także odsyłacze do złączy. Oznaczenie X1 może wskazywać pierwsze złącze, a numery 1, 2 i 3 jego styki. To często szybszy sposób śledzenia obwodu niż próba odtworzenia całej trasy przewodu po położeniu elementów na płytce.
Normy, różnice między rysunkami i typowe błędy

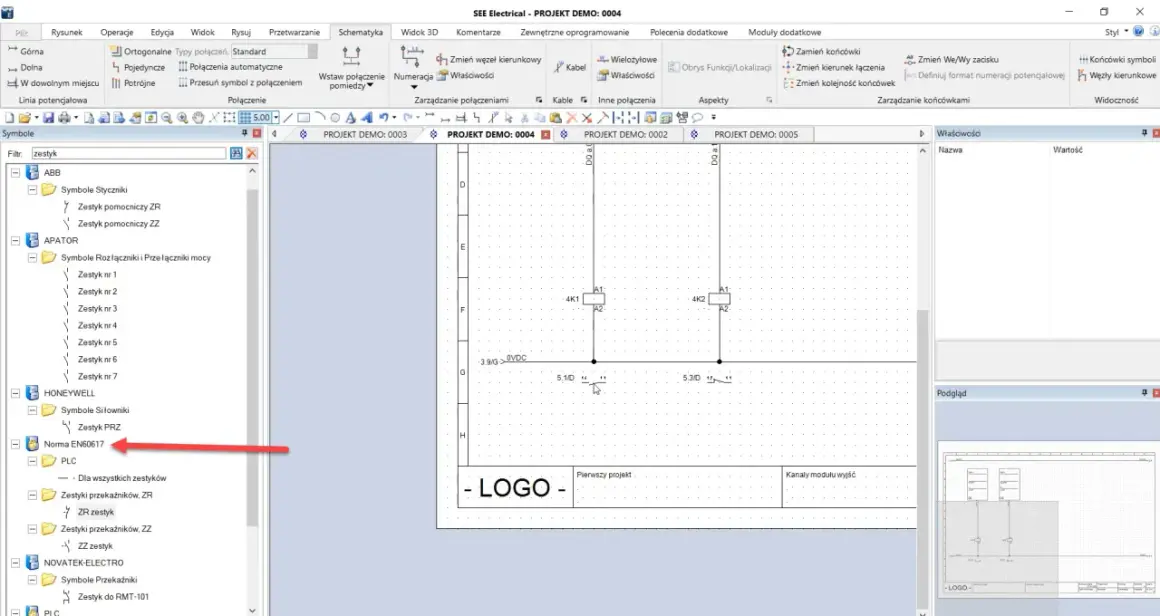

Najczęściej przywoływanym punktem odniesienia dla symboli graficznych jest IEC 60617. Zasady przygotowywania dokumentacji elektrotechnicznej opisuje między innymi IEC 61082-1. W polskich materiałach można spotkać także oznaczenia PN-EN odnoszące się do krajowych wydań norm.
Norma pomaga ujednolicić dokumentację, ale nie sprawia, że każdy stary schemat będzie wyglądał identycznie. W warsztacie można trafić na rysunki wykonane według starszych zasad, dokumentację producenta z własną legendą albo schemat uproszczony na potrzeby serwisu.
Przeczytaj również: Wyłącznik, rozłącznik czy odłącznik? Poznaj najważniejsze różnice
Błędy, które zdarzają się najczęściej
- Mylenie symbolu z oznaczeniem literowym, na przykład uznawanie K1 za konkretny typ aparatu bez sprawdzenia legendy.
- Pomijanie stanu spoczynkowego styku i błędne odczytanie przycisku NO jako NC albo odwrotnie.
- Traktowanie każdego skrzyżowania jako połączenia, mimo braku punktu węzłowego.
- Ignorowanie numerów zacisków, które mogą wskazywać istotne rozdzielenie obwodu mocy i sterowania.
- Dobieranie elementu tylko po wyglądzie, bez uwzględnienia napięcia, prądu, liczby biegunów i charakterystyki.
- Praca na instalacji pod napięciem bez odpowiednich kwalifikacji i procedury odłączenia.
Podczas diagnozy zawsze porównuję schemat z rzeczywistym urządzeniem. Jeżeli dokumentacja wskazuje przewód na zacisku 13, a w maszynie znajduje się tam zupełnie inny obwód, nie zakładam od razu pomyłki na papierze. Najpierw sprawdzam, czy urządzenie nie było modernizowane albo naprawiane bez aktualizacji rysunku.
Przy instalacjach 230/400 V sama znajomość symboli nie wystarcza do bezpiecznej pracy. Schemat pomaga zrozumieć układ, ale nie zastępuje pomiarów, sprawdzenia braku napięcia ani uprawnień wymaganych do wykonywania określonych czynności.
Dobra legenda skraca drogę od rysunku do naprawy
Najłatwiej czytać schemat warstwami. Najpierw rozpoznaj zasilanie, potem zabezpieczenia, elementy sterujące i odbiornik. Na końcu sprawdź styki pomocnicze, numery zacisków oraz odsyłacze między stronami.
Moim zdaniem najwięcej czasu oszczędza nie zapamiętanie setek znaków, lecz wyrobienie nawyku sprawdzania legendy, stanu spoczynkowego i oznaczeń zacisków. Dzięki temu nawet nietypowy schemat elektronarzędzia, rozdzielnicy czy prostego układu sterowania można przełożyć na logiczną sekwencję działania, zamiast zgadywać po samym kształcie symboli.
