Czujnik Halla - schemat podłączenia i test multimetrem

Magnes jest na miejscu, a sterownik nadal nie widzi położenia wału, drzwi albo wirnika? W takiej sytuacji sam wygląd czujnika niewiele mówi, bo najważniejsze są jego wyprowadzenia, sposób sterowania wyjściem i właściwa polaryzacja pola magnetycznego. Pokażę, jak czytać schemat czujnika Halla, podłączyć element 3-przewodowy, sprawdzić go multimetrem oraz uniknąć błędów, które często kończą się uszkodzeniem wejścia sterownika.

Jak czytać schemat czujnika Halla

Czujnik Halla wykorzystuje zjawisko, w którym pole magnetyczne zmienia napięcie powstające w płytce półprzewodnikowej. W praktyce układ elektroniczny nie „widzi” magnesu jako takiego, tylko reaguje na natężenie i kierunek pola magnetycznego. Dzięki temu może wykrywać położenie, prędkość obrotową albo przejście metalowego elementu przed punktem pomiarowym.

Na prostym schemacie najczęściej zobaczysz trzy bloki: zasilanie VCC, masę GND i wyjście OUT. Wewnątrz obudowy znajduje się element Halla, wzmacniacz oraz układ progowy. Ten ostatni zamienia małą zmianę sygnału na czytelny stan logiczny, na przykład 0 V albo napięcie zasilania.

        +5 V lub +3,3 V
              |
             VCC
          ┌─────────┐
magnes →  │ Hall IC │── OUT ─── wejście sterownika
          └─────────┘
             GND
              |
             0 V

Dla wyjścia open collector:
+5 V ──[Rpull-up 4,7 kΩ]── OUT

Ten rysunek pokazuje zasadę, a nie uniwersalny pinout. W jednym modelu kolejność wyprowadzeń może być VCC-GND-OUT, w innym GND-OUT-VCC. Odwrócenie zasilania bywa dla scalonego czujnika natychmiast destrukcyjne, dlatego przed podłączeniem sprawdzam oznaczenie konkretnego elementu, a nie sugeruję się wyłącznie jego kształtem.

Co oznacza wyjście open collector

W wyjściu typu open collector tranzystor wewnątrz czujnika potrafi zwierać sygnał do masy, ale sam nie podaje stanu wysokiego. Potrzebny jest rezystor podciągający, który po wyłączeniu tranzystora doprowadzi OUT do napięcia logicznego.

Przy zasilaniu 5 V i rezystorze 4,7 kΩ prąd w stanie niskim wynosi około 1,1 mA. To bezpieczna, typowa wartość dla wielu układów logicznych, ale ostateczny dobór zależy od częstotliwości impulsów, długości przewodu i maksymalnego prądu, jaki może zwierać wyjście.

Trzy podstawowe rodzaje i ich różnice

Sam napis „czujnik Halla” nie mówi jeszcze, jak element zachowa się w układzie. Inaczej podłącza się czujnik liniowy, inaczej przełącznik cyfrowy, a jeszcze inaczej wersję zatrzaskową używaną przy pomiarze obrotów. Przed narysowaniem schematu trzeba więc ustalić, jaki sygnał ma pojawić się na wyjściu.

Czujnik liniowy nie działa jak zwykły włącznik. Przy braku pola może podawać napięcie bliskie połowie zasilania, ale nie jest to reguła dla każdego modelu. Jeśli podłączymy taki element do wejścia cyfrowego i oczekujemy idealnych impulsów, pomiar będzie niestabilny albo całkowicie błędny.

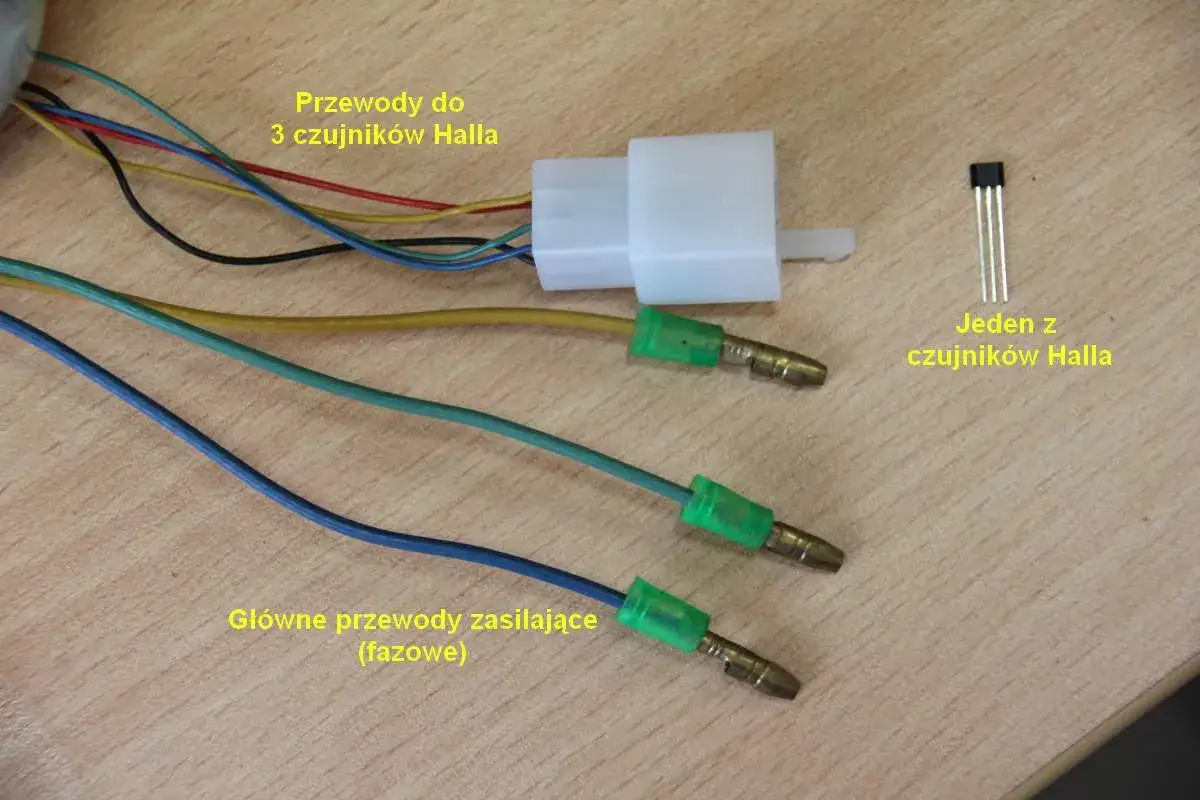

W układach z silnikiem bezszczotkowym często stosuje się kilka czujników cyfrowych rozmieszczonych względem siebie. Sterownik odczytuje sekwencję zmian stanów i na tej podstawie wie, w którym położeniu znajduje się wirnik. W takim zastosowaniu liczy się nie tylko obecność pola, lecz także dokładne rozmieszczenie magnesów i czujników.

Praktyczny schemat podłączenia do sterownika

Najprostszy układ można zbudować na zasilaniu 5 V. Czujnik otrzymuje napięcie na pin VCC, masę łączymy z GND sterownika, a sygnał OUT prowadzimy do wejścia cyfrowego. Dla układu z wyjściem otwartym dodajemy rezystor podciągający do tego samego poziomu logicznego, z którego korzysta wejście.

              +5 V
               |
        +------+------+
        |             |
      VCC          R1 4,7 kΩ
   ┌─────────┐        |
   │ Czujnik │        +──── OUT ─── D2 sterownika
   │ Halla   │        |
   └─────────┘       wyjście
      GND             |
        |             |
        +-------------+──── GND sterownika

C1 100 nF należy umieścić blisko pinów VCC i GND.

Kondensator 100 nF przy samym czujniku ogranicza krótkie zakłócenia zasilania. W warsztatowych prototypach często pomija się ten element, a potem szuka problemu w programie sterownika. Przy dłuższych przewodach albo pracy obok silnika warto dodać także większy kondensator, na przykład 1-10 µF, oraz prowadzić przewód sygnałowy z dala od przewodów mocy.

Wyjście push-pull i wyjście otwarte

Nie każdy czujnik potrzebuje zewnętrznego rezystora. Wyjście push-pull samo aktywnie podaje stan wysoki i niski, więc dodatkowe podciąganie może być zbędne. Zawsze sprawdzam ten parametr w dokumentacji, bo podłączenie rezystora nie jest głównym problemem, lecz pomylenie wyjścia push-pull z układem wymagającym innego poziomu napięcia już może nim być.

Jeżeli czujnik pracuje przy 5 V, a sterownik ma wejścia 3,3 V, nie wolno automatycznie zakładać, że sygnał będzie bezpieczny. Przy open collector można podciągnąć OUT do 3,3 V, ale przy push-pull może być potrzebny konwerter poziomów logicznych albo dzielnik napięcia dobrany do częstotliwości sygnału.

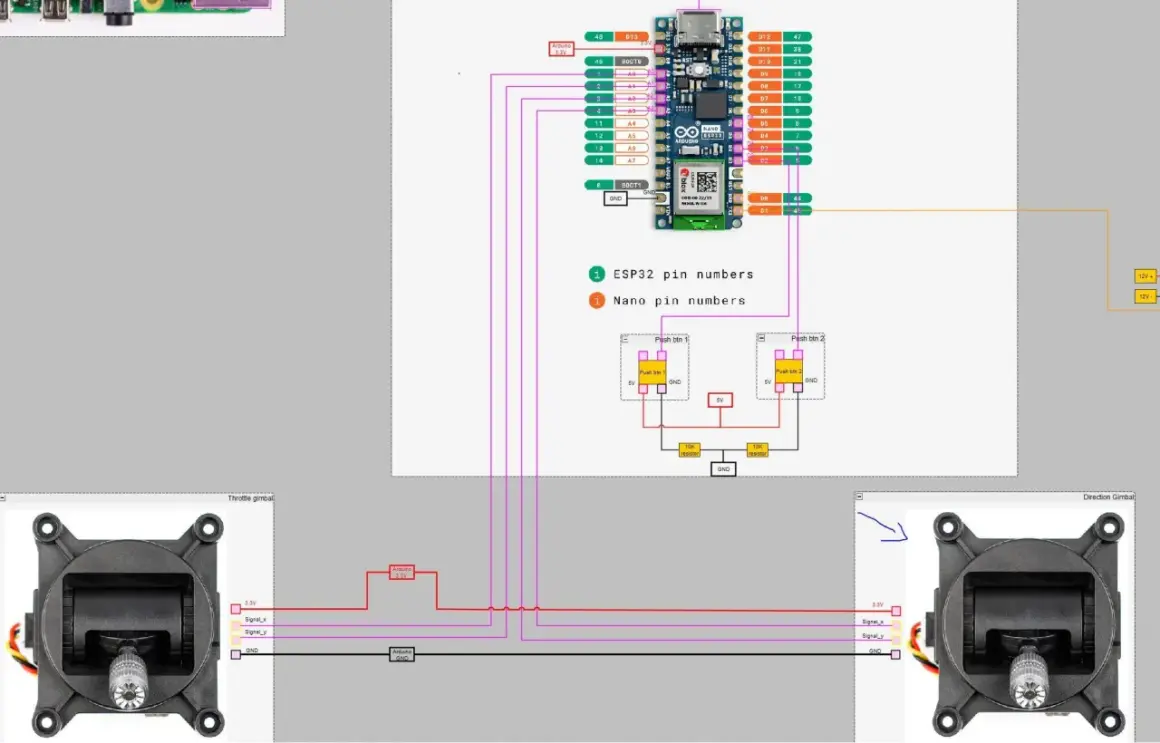

Przykład dla Arduino i podobnych sterowników

Moduł z popularnym przełącznikiem Halla można zasilić napięciem 5 V, połączyć masę z masą płytki i skierować wyjście cyfrowe do wejścia sterownika. Jeżeli na module znajduje się już rezystor i komparator, nie dodaję drugiego układu bez potrzeby, ponieważ może on zmienić poziomy lub zwiększyć podatność na zakłócenia.

Własny układ na gołym czujniku wymaga większej uwagi. Trzeba sprawdzić zakres napięcia zasilania, próg zadziałania i maksymalną częstotliwość przełączania. To właśnie różnica między gotowym modułem a samym układem scalonym często powoduje błędne przekonanie, że każdy element z trzema pinami podłącza się identycznie.

Jak sprawdzić czujnik Halla krok po kroku

Do podstawowego testu potrzebuję zasilacza z ograniczeniem prądu, multimetru i małego magnesu. Ograniczenie prądu ustawiam nisko, na przykład na 50-100 mA, bo pozwala szybko ograniczyć skutki pomyłki w pinach. Jeśli nie znam wyprowadzeń, najpierw szukam oznaczenia obudowy i schematu producenta.

1. Sprawdź oznaczenie elementu i dopuszczalne napięcie zasilania.
2. Połącz VCC oraz GND, bez podawania magnesu w pobliże czujnika.
3. Zmierz napięcie na wyjściu OUT względem masy.
4. Przesuwaj magnes wzdłuż osi wskazanej w dokumentacji, obserwując zmianę napięcia albo stanu logicznego.
5. Powtórz test z odwróconym biegunem magnesu.

Dla czujnika cyfrowego wyjście może zmieniać się między stanem bliskim 0 V a napięciem podciągania. Jeśli OUT stale pozostaje na 0 V, tranzystor wyjściowy może być włączony, magnes może mieć niewłaściwy biegun albo występuje zwarcie. Gdy wyjście cały czas pokazuje napięcie zasilania, sprawdzam przede wszystkim masę, rezystor podciągający i odległość magnesu.

Multimetr nie zawsze pokaże problem występujący podczas obrotu. Przy szybkich zmianach miernik uśrednia impulsy, dlatego do oceny sygnału używam oscyloskopu albo prostego licznika impulsów. Prawidłowy przebieg powinien mieć stabilne poziomy i częstotliwość rosnącą proporcjonalnie do prędkości przechodzenia magnesów przed czujnikiem.

Przeczytaj również: Jak obliczyć napięcie? Wzory, spadki i pomiar multimetrem

Pomiar czujnika liniowego

Wersję liniową testuje się inaczej. Zamiast oczekiwać nagłego przełączenia, obserwuję płynną zmianę napięcia na OUT. Najlepiej przesuwać magnes powoli i w stałej osi, ponieważ kąt ustawienia magnesu może zmienić wynik równie mocno jak jego odległość.

Jeżeli napięcie zmienia się skokowo, zatrzymuje w pobliżu jednej wartości albo reaguje tylko z jednej strony, nie oznacza to od razu uszkodzenia. Taki efekt może wynikać z charakterystyki konkretnego modelu, ograniczenia zakresu pomiarowego albo nasycenia rdzenia magnetycznego.

Błędy, przez które schemat nie działa

Najczęściej problemem nie jest sam układ Halla, lecz założenie, że jego wyprowadzenia i logika działania są standardowe. W praktyce nawet czujniki o podobnym wyglądzie mogą mieć inne rozłożenie pinów, inną polaryzację i inne napięcie pracy.

• Zamiana VCC z GND może uszkodzić element w ułamku sekundy.
• Brak wspólnej masy między czujnikiem i sterownikiem uniemożliwia poprawny odczyt sygnału.
• Brak rezystora podciągającego sprawia, że wyjście open collector pozostaje nieokreślone.
• Podanie 12 V na wejście logiczne może zniszczyć mikrokontroler albo komparator.
• Zły biegun magnesu powoduje brak reakcji mimo poprawnego zasilania.
• Zbyt duża odległość między magnesem a czujnikiem obniża amplitudę pola poniżej progu zadziałania.
• Przewód obok silnika może zbierać zakłócenia i generować fałszywe impulsy.

W elektronarzędziach i napędach szczególnie ważne jest ekranowanie oraz mechaniczne ustawienie elementu. Czasem przesunięcie czujnika o 1-2 mm zmienia moment przełączenia na tyle, że sterownik zaczyna gubić synchronizację. Dlatego po naprawie nie ograniczam się do sprawdzenia napięć, lecz kontroluję także odległość, kąt i stabilność mocowania.

Nie próbuję również zasilać nieznanego czujnika „na próbę” z akumulatora 12 V. Jeśli nie znam specyfikacji, zaczynam od zasilacza z ograniczeniem prądu i niskiego napięcia zgodnego z najbardziej prawdopodobnym zakresem. Taka ostrożność zajmuje chwilę, a często oszczędza wymiany całego modułu sterującego.

Gdzie taki układ sprawdza się najlepiej

są popularne tam, gdzie potrzebny jest pomiar bez mechanicznego styku. W krańcówce magnetycznej nie zużywa się styk, w liczniku obrotów nie trzeba prowadzić przewodu przez obracający się element, a w silniku BLDC można dokładnie określić położenie wirnika.

W pomiarze prądu czujnik może pracować bez galwanicznego połączenia z przewodem mocy. To duża zaleta, ale wynik zależy od geometrii przewodnika, położenia elementu i temperatury. Sam prosty schemat elektryczny nie wystarczy, jeżeli część mechaniczna została wykonana niedokładnie.

W warsztacie najbardziej praktyczne są dla mnie cyfrowe czujniki z wyjściem dobrze opisanym w dokumentacji. Do prostego wykrywania położenia są przewidywalne, łatwo współpracują ze sterownikiem i nie wymagają skomplikowanej kalibracji. Czujnik liniowy wybieram dopiero wtedy, gdy rzeczywiście potrzebuję informacji o stopniu wychylenia albo wartości pola.

Jeden pomiar, który oszczędza najwięcej czasu

Przed wymianą elementu sprawdź napięcie między VCC i GND, a potem obserwuj OUT podczas powolnego zbliżania magnesu. Ten prosty test pozwala od razu rozdzielić trzy przypadki: brak zasilania, brak reakcji czujnika oraz problem po stronie sterownika lub przewodów.

Dobry schemat nie kończy się na trzech liniach między czujnikiem a płytką. Musi uwzględniać typ wyjścia, poziomy logiczne, rezystor podciągający, filtrację i położenie magnesu. Gdy te elementy są dobrane świadomie, czujnik Halla działa powtarzalnie zarówno w prostym projekcie, jak i w wymagającym układzie elektronarzędzia.
