Gdy znasz moc urządzenia i napięcie zasilania, natężenie prądu możesz obliczyć w kilka sekund. Najprostszy wzór na natężenie prądu z mocy i napięcia to I = P / U, ale w przypadku silników, zasilaczy i instalacji prądu przemiennego trzeba uwzględnić także współczynnik mocy oraz sprawność.
Najważniejsze zależności pozwalają szybko przejść od watów do amperów
- Prąd stały: I = P / U.
- Jednofazowy prąd przemienny: I = P / (U × cos φ).
- Układ trójfazowy: I = P / (√3 × U × cos φ).
- Silnik: do obliczeń często trzeba dodać sprawność η.
- Jednostki: moc podawaj w watach, napięcie w woltach, a wynik otrzymasz w amperach.
Podstawowy wzór wynika z zależności między mocą a napięciem

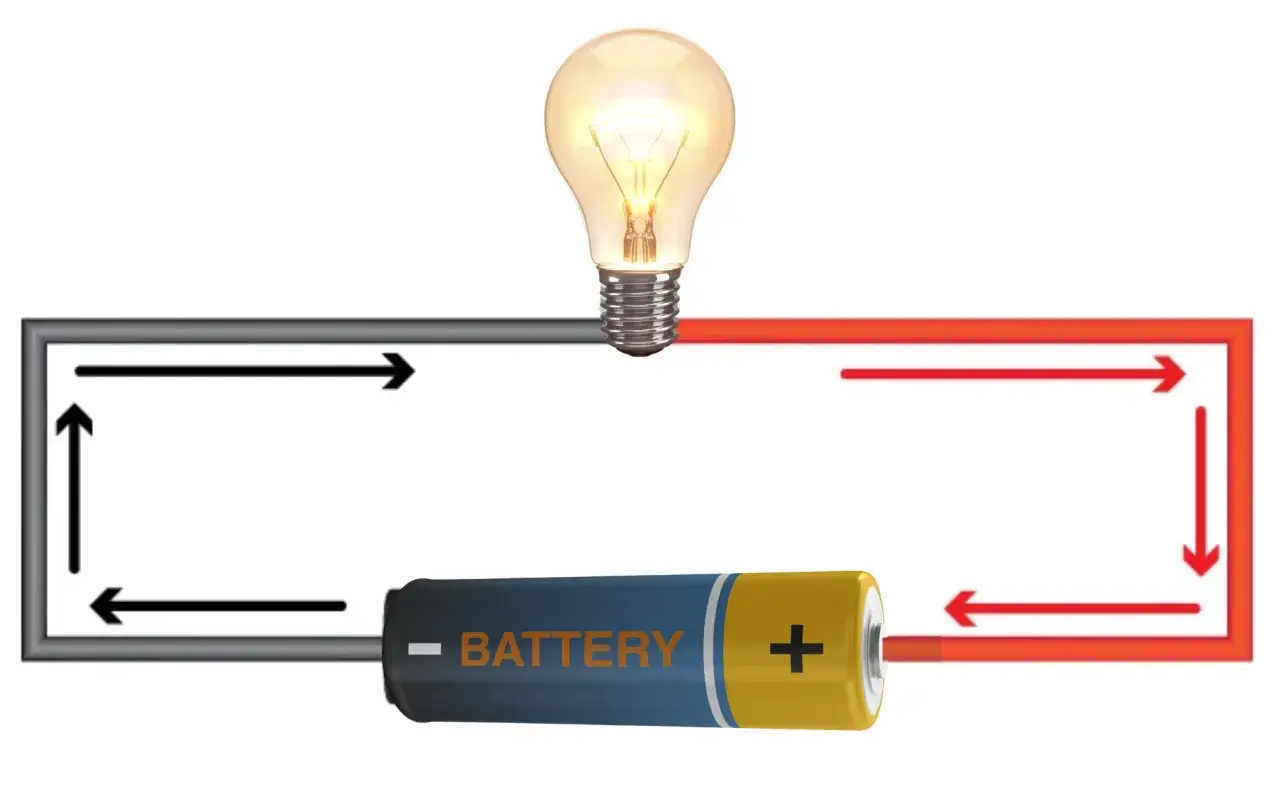

W obwodzie prądu stałego moc elektryczna jest iloczynem napięcia i natężenia. Zapisujemy to jako P = U × I. Po przekształceniu otrzymujemy wzór potrzebny do obliczenia prądu: I = P / U.
Symbole oznaczają odpowiednio: P moc w watach (W), U napięcie w woltach (V), a I natężenie w amperach (A). W praktyce wystarczy podzielić moc urządzenia przez napięcie zasilania. Dla odbiornika o mocy 1200 W podłączonego do 230 V wynik wynosi 1200 / 230, czyli około 5,22 A.
Ta prosta zależność dobrze sprawdza się przy odbiornikach rezystancyjnych, takich jak grzałka, czajnik, lutownica oporowa czy klasyczna żarówka. Im wyższe napięcie przy tej samej mocy, tym mniejszy prąd płynie w obwodzie.
Przykłady dla popularnych napięć
| Moc urządzenia | Napięcie | Obliczenie | Natężenie |
|---|---|---|---|
| 100 W | 12 V | 100 / 12 | 8,33 A |
| 120 W | 24 V | 120 / 24 | 5 A |
| 1000 W | 230 V | 1000 / 230 | 4,35 A |
| 2300 W | 230 V | 2300 / 230 | 10 A |
To zestawienie pokazuje coś istotnego przy instalacjach niskonapięciowych. Urządzenie o mocy 120 W pobiera przy 24 V aż 5 A, podczas gdy odbiornik o mocy 1000 W przy 230 V potrzebuje około 4,35 A. Dlatego przewody po stronie 12 lub 24 V muszą często mieć większy przekrój niż intuicyjnie zakładamy.
Kiedy trzeba uwzględnić współczynnik mocy
W przypadku jednofazowego prądu przemiennego samo dzielenie mocy przez napięcie nie zawsze wystarcza. Dla urządzeń z silnikiem, transformatorem lub elektroniką stosuje się zależność I = P / (U × cos φ). Współczynnik cos φ opisuje przesunięcie fazowe między napięciem a prądem.
Dla czystego obciążenia rezystancyjnego cos φ wynosi około 1, więc wynik jest taki sam jak w prądzie stałym. Silnik może jednak mieć cos φ na poziomie 0,7-0,9, przez co rzeczywisty prąd będzie większy niż wynik z prostego wzoru.
Przykładowo urządzenie pobierające 1500 W z sieci 230 V przy cos φ = 0,8 wymaga prądu:
I = 1500 / (230 × 0,8) = około 8,15 A
Gdyby pominąć współczynnik mocy, otrzymalibyśmy 6,52 A. Taka różnica ma znaczenie przy doborze przewodu, zabezpieczenia i przedłużacza. W przypadku zasilaczy impulsowych często spotyka się też oznaczenie PF, czyli power factor. Dla praktycznych obliczeń należy użyć wartości podanej na tabliczce znamionowej lub w dokumentacji urządzenia.
Silnik i elektronarzędzie wymagają dokładniejszego liczenia
Przy silnikach sama moc podana na obudowie może oznaczać moc mechaniczną na wale, a nie moc pobieraną z sieci. Silnik zawsze ma straty, dlatego do obliczeń warto uwzględnić także sprawność η. Dla urządzenia jednofazowego przybliżony wzór wygląda tak: I = P / (U × cos φ × η).
Silnik o mocy 750 W, napięciu 230 V, cos φ = 0,8 i sprawności 85% pobiera około:
I = 750 / (230 × 0,8 × 0,85) = około 4,79 A
W praktyce prąd znamionowy może nieznacznie odbiegać od obliczeń, ponieważ producent przyjmuje konkretne warunki pracy. Jeszcze większy problem stanowi prąd rozruchowy. Silnik podczas startu potrafi przez krótki czas pobierać kilkukrotnie większy prąd niż podczas normalnej pracy.
To dlatego elektronarzędzie z silnikiem może poprawnie działać przy zabezpieczeniu 10 A, ale jednocześnie powodować jego zadziałanie przy częstym uruchamianiu. Przy doborze zabezpieczenia nie patrzę wyłącznie na wynik z kalkulatora. Sprawdzam także dane znamionowe, charakterystykę zabezpieczenia, długość przewodu i warunki chłodzenia.
Przeczytaj również: Faza w gniazdku po lewej czy prawej? Sprawdź, jak to ustalić
Nie myl mocy urządzenia z mocą wyjściową
W przypadku zasilaczy, ładowarek i przetwornic producent może podawać moc wyjściową, podczas gdy prąd z sieci zależy od mocy wejściowej. Jeśli przetwornica dostarcza 240 W przy sprawności 90% i pracuje z napięcia 24 V, po stronie wejściowej potrzebuje około 267 W.
Dla zasilania 24 V daje to prąd bliski 11,1 A, a nie 10 A. W obliczeniach akumulatorowych trzeba dodatkowo uwzględnić spadek napięcia, przewody i chwilowe obciążenie. Właśnie tutaj początkujący najczęściej dobierają przewód wyłącznie na podstawie mocy znamionowej i pomijają straty.
Układ trójfazowy zmienia sposób obliczeń
Dla symetrycznego odbiornika trójfazowego, na przykład silnika zasilanego z sieci 400 V, stosuje się wzór I = P / (√3 × U × cos φ). Symbol √3 ma wartość około 1,732, a U oznacza napięcie międzyfazowe.
Jeśli silnik ma moc 2,2 kW, napięcie 400 V, cos φ = 0,8 i sprawność 85%, obliczenie wygląda następująco:
I = 2200 / (1,732 × 400 × 0,8 × 0,85) = około 4,68 A
Bez uwzględnienia sprawności wynik wyniósłby około 3,97 A. To dobry przykład, dlaczego przy silnikach warto porównać obliczenia z tabliczką znamionową. Dane producenta mają pierwszeństwo, szczególnie gdy silnik pracuje z falownikiem, jest przeciążany albo nie obciąża wszystkich faz jednakowo.
Trzeba też uważać na napięcie użyte we wzorze. W instalacji trójfazowej napięcie fazowe wynosi około 230 V, a międzyfazowe około 400 V. Podstawienie niewłaściwej wartości może dać wynik różniący się niemal dwukrotnie.
Jak sprawdzić wynik i uniknąć typowych błędów
Najpierw odczytuję z tabliczki znamionowej napięcie oraz moc urządzenia. Jeżeli moc jest podana w kilowatach, zamieniam ją na waty, czyli 1 kW = 1000 W. Dopiero potem wybieram właściwy wzór zależny od rodzaju zasilania.
- Ustal, czy urządzenie pracuje na prądzie stałym, jednofazowym czy trójfazowym.
- Sprawdź, czy podana moc jest mocą pobieraną, czy wyjściową albo mechaniczną.
- Odczytaj cos φ, PF i sprawność, jeśli producent je podaje.
- Podstaw wartości w odpowiednich jednostkach.
- Porównaj wynik z prądem znamionowym na tabliczce urządzenia.
Najczęstszy błąd polega na użyciu wzoru I = P / U dla silnika bez uwzględnienia cos φ i sprawności. Drugi problem to mylenie watów z kilowatami. Wpisanie 2,2 zamiast 2200 do wzoru z napięciem 400 V da wynik tysiąc razy za mały.
Obliczony prąd jest dobrym punktem wyjścia, ale nie zastępuje pomiaru. Multimetr szeregowy sprawdzi się przy małych obwodach DC, natomiast przy instalacjach i przewodach zasilających wygodniejszy jest miernik cęgowy. Pomiar wykonuj wyłącznie odpowiednim przyrządem i przy zachowaniu zasad ochrony przed napięciem 230 V.
Nie dobieram też zabezpieczenia tylko na podstawie jednego wyniku. Znaczenie mają między innymi prąd rozruchowy, sposób ułożenia przewodu, długość instalacji, temperatura oraz dopuszczalny spadek napięcia. Przy pracy przy instalacji sieciowej dobór przewodów i zabezpieczeń powinien potwierdzić elektryk z odpowiednimi uprawnieniami.
Jeden wzór nie pasuje do każdego urządzenia
Do szybkiego oszacowania prądu odbiornika rezystancyjnego wystarczy podzielić moc przez napięcie. Przy silniku, elektronarzędziu, zasilaczu lub przetwornicy trzeba spojrzeć szerzej i uwzględnić cos φ, sprawność oraz prąd rozruchowy.
Najbezpieczniej traktować obliczenia jako kontrolę rzędu wielkości, a dane z tabliczki znamionowej jako podstawę doboru instalacji. Taka metoda pozwala uniknąć zarówno zbyt cienkich przewodów, jak i niepotrzebnego przewymiarowania zabezpieczeń, a przy okazji szybko ocenić, czy dane urządzenie pasuje do posiadanego zasilania.
