Gdy naprawiam zasilacz, sterownik elektronarzędzia albo prosty układ LED, sama obecność diody niewiele jeszcze mówi. Najważniejsze rodzaje diod półprzewodnikowych różnią się nie tylko wyglądem, lecz także sposobem pracy, dopuszczalnym prądem, napięciem wstecznym i szybkością przełączania. Poniżej porządkuję te odmiany praktycznie, z przykładami zastosowań, parametrów i błędów, które najczęściej prowadzą do awarii.
Diodę dobiera się do funkcji, prądu, napięcia i szybkości pracy
- Dioda prostownicza służy głównie do zamiany prądu przemiennego na jednokierunkowy.
- Schottky’ego ma niski spadek napięcia i szybko przełącza się w układach impulsowych.
- Zener i TVS pracują w kierunku zaporowym, chroniąc lub stabilizując obwód.
- LED, fotodioda i fotowoltaiczna łączą elektronikę ze światłem.
- Przy wymianie trzeba sprawdzić między innymi IF, VRRM, spadek napięcia i czas odzyskiwania.
Jak działa dioda i co odróżnia ją od innych elementów
Typowa dioda ma dwa wyprowadzenia: anodę i katodę. W kierunku przewodzenia prąd płynie od anody do katody, natomiast po odwróceniu polaryzacji przepływ jest bardzo mały, aż do osiągnięcia napięcia przebicia.
W klasycznej konstrukcji działa złącze p-n, czyli połączenie obszaru półprzewodnika typu p z obszarem typu n. Dioda Schottky’ego jest wyjątkiem konstrukcyjnym, ponieważ wykorzystuje złącze metalu z półprzewodnikiem. To właśnie budowa decyduje o szybkości pracy, stratach i zachowaniu przy wysokiej częstotliwości.
W kierunku przewodzenia zwykła dioda krzemowa ma zazwyczaj spadek około 0,6-0,8 V. Dla diody Schottky’ego często jest to około 0,2-0,5 V, choć konkretna wartość zależy od prądu i temperatury. LED-y mają zwykle wyższe napięcie przewodzenia, najczęściej od około 1,8 V dla czerwonych po ponad 3 V dla części diod białych i niebieskich.
Na obudowie przewlekanej pasek zwykle wskazuje katodę. W diodzie LED dłuższa nóżka zazwyczaj oznacza anodę, ale po przycięciu wyprowadzeń nie można już na niej polegać. W elementach SMD oznaczenie katody bywa nadrukowane jako pasek, kropka albo ścięcie obudowy, dlatego przy naprawie zawsze porównuję oznaczenie z kartą katalogową.
Parametry, których nie można pominąć
- IF określa dopuszczalny prąd przewodzenia.
- VRRM oznacza maksymalne powtarzalne napięcie wsteczne.
- VF to spadek napięcia przy określonym prądzie.
- IR opisuje prąd upływu w kierunku zaporowym.
- trr, czyli czas odzyskiwania, ma znaczenie w szybkich przetwornicach.
- Moc strat mówi, ile ciepła element może oddać bez przegrzania.
Najczęstszy błąd polega na sprawdzaniu tylko napięcia i prądu. Dioda o odpowiednim prądzie może nadal nie nadawać się do przetwornicy, jeśli jest zbyt wolna, ma zbyt dużą pojemność złącza albo nie wytrzyma krótkich impulsów przepięciowych.
Diody najczęściej spotykane w zasilaczach i warsztacie
Diody prostownicze
To podstawowy wybór do prostowania napięcia w zasilaczach, ładowarkach, prostownikach i układach zasilania silników. Ich zadaniem jest przewodzenie prądu w jednym kierunku, dzięki czemu z napięcia przemiennego można uzyskać napięcie jednokierunkowe.
Popularna 1N4007 jest przykładem diody prostowniczej o prądzie około 1 A i napięciu wstecznym do 1000 V. Sprawdza się w wolniejszych układach sieciowych, ale nie jest dobrym zamiennikiem dla szybkiej diody w przetwornicy impulsowej. W takim miejscu duży czas odzyskiwania może powodować dodatkowe straty i zakłócenia.
Diody impulsowe i przełączające
Diody przełączające mają małą pojemność złącza i krótki czas przechodzenia ze stanu przewodzenia do blokowania. Przykładem jest 1N4148, często używana w układach logicznych, generatorach, zabezpieczeniach wejść i prostych obwodach sygnałowych.
Nie należy mylić małej diody sygnałowej z elementem mocy. 1N4148 może świetnie pracować przy niewielkich prądach, ale nie zastąpi diody 1 A w prostowniku. W praktyce sprawdzam najpierw, czy element pracuje w torze zasilania, czy tylko przetwarza sygnał.
Diody Schottky’ego
Ich główna zaleta to niski spadek napięcia i szybkie przełączanie. Dzięki temu ograniczają straty w zasilaczach impulsowych, przetwornicach DC-DC, układach OR-ing oraz zabezpieczeniach przed odwrotnym podłączeniem.
Niższy spadek nie oznacza jednak, że Schottky jest zawsze lepsza. Takie diody mogą mieć większy prąd upływu i często mniejszą odporność na napięcie wsteczne niż klasyczne diody krzemowe. Przy wyższych temperaturach upływ rośnie, więc w precyzyjnym układzie trzeba uwzględnić dane z karty katalogowej, a nie tylko napis na obudowie.
Stabilizatory Zenera i diody TVS
Dioda Zenera jest przeznaczona do pracy w kontrolowanym przebiciu w kierunku zaporowym. Po osiągnięciu określonego napięcia zaczyna przewodzić i może utrzymywać napięcie na obciążeniu w przybliżeniu na stałym poziomie.
Przy jej stosowaniu zawsze potrzebny jest sposób ograniczenia prądu, najczęściej rezystor szeregowy. Podłączenie stabilizatora Zenera bezpośrednio do źródła napięcia może skończyć się jego przegrzaniem. Dioda 5,1 V nie oznacza też, że w każdych warunkach dokładnie utrzyma 5,1 V, ponieważ napięcie zależy od prądu pracy i tolerancji elementu.
Odmianą przeznaczoną głównie do ochrony przed krótkimi impulsami jest TVS. Stosuje się ją między innymi na wejściach zasilania, przy cewkach, silnikach i długich przewodach. TVS może pochłonąć znacznie większą energię niż mała dioda Zenera, ale musi być dobrana do napięcia roboczego i spodziewanej energii przepięcia.
Diody, które emitują światło albo je wykrywają
LED, czyli diody elektroluminescencyjne
LED zamienia część energii elektrycznej na światło. Występuje jako mała dioda sygnalizacyjna, element dużej mocy, emiter podczerwieni albo część modułu oświetleniowego. Kolor światła zależy od materiału półprzewodnikowego, a nie wyłącznie od barwy obudowy.
Najważniejsza zasada brzmi: LED zasila się przez ograniczenie prądu. W prostym układzie robi to rezystor, a w mocniejszych lampach sterownik prądowy. Podłączenie diody bezpośrednio do źródła napięcia, nawet jeśli napięcie wydaje się zbliżone do jej VF, może spowodować gwałtowny wzrost prądu i uszkodzenie elementu.
Przykładowo, dla czerwonej diody o napięciu przewodzenia 2 V zasilanej z 12 V i prądem 10 mA rezystor powinien mieć około 1 kΩ. W praktyce dobieram jeszcze moc rezystora oraz sprawdzam, czy jasność nie jest zbyt duża dla danego zastosowania.
Fotodiody
Fotodioda reaguje na światło i przekształca je w sygnał elektryczny. Zwykle pracuje przy polaryzacji zaporowej, ponieważ taki tryb poprawia szybkość reakcji i liniowość pomiaru. Spotyka się ją w czujnikach, odbiornikach podczerwieni, enkoderach i układach pomiaru natężenia światła.
Fotodioda nie jest po prostu „odwróconą diodą LED”. LED może wykrywać światło w ograniczonym zakresie, ale nie zastąpi dobrze dobranej fotodiody, gdy liczy się czułość, pasmo i mały prąd ciemny. W precyzyjnym torze warto sprawdzić długość fali, na którą element reaguje najlepiej.
Ogniwa fotowoltaiczne i diody laserowe
Ogniwo fotowoltaiczne działa na podobnej zasadzie jak fotodioda, ale jest projektowane do generowania użytecznej mocy pod wpływem światła. W panelach łączy się wiele takich struktur, aby uzyskać większe napięcie i prąd.
Dioda laserowa emituje światło o znacznie bardziej uporządkowanych właściwościach niż zwykła LED. Występuje w czytnikach, modułach pomiarowych i komunikacji optycznej, ale jest wyjątkowo wrażliwa na przepięcia elektrostatyczne i niewłaściwy prąd. Zwykły rezystor często nie wystarcza do bezpiecznego sterowania laserem.
Wyspecjalizowane odmiany do regulacji i wysokich częstotliwości
Warikap, czyli dioda pojemnościowa
Warikap wykorzystuje zmianę pojemności złącza pod wpływem napięcia zaporowego. W ten sposób zachowuje się jak kondensator sterowany elektrycznie. Stosuje się go w obwodach strojenia, generatorach, odbiornikach radiowych i układach PLL.
Warikap nie służy do prostowania zasilania. Jego parametrem jest przede wszystkim zakres pojemności, napięcie sterujące i dobroć obwodu rezonansowego. Zastąpienie go przypadkową diodą może sprawić, że układ będzie działał tylko w wąskim zakresie albo całkowicie straci możliwość strojenia.
Diody PIN
Dioda PIN ma pomiędzy obszarami p i n dodatkową warstwę o małej koncentracji domieszek. Taka konstrukcja pozwala uzyskać użyteczne właściwości przy wysokich częstotliwościach i w torach mocy. Diody PIN spotyka się w przełącznikach RF, tłumikach, detektorach oraz niektórych czujnikach optycznych.
Przeczytaj również: Enkoder - jak działa i jaki wybrać do silnika?
Diody lawinowe i szybkie elementy mocy
Dioda lawinowa jest projektowana do kontrolowanego przewodzenia po przekroczeniu napięcia przebicia. W praktyce wykorzystuje się ją do ograniczania napięcia i ochrony obwodów, choć w układach zabezpieczających częściej spotyka się specjalizowane elementy TVS.
W zasilaczach impulsowych występują również diody ultr szybkie, soft recovery oraz elementy wykonane z węglika krzemu, czyli SiC. Są droższe od zwykłych diod krzemowych, ale mogą pracować przy wysokim napięciu, temperaturze i częstotliwości z mniejszymi stratami przełączania.
Jak dobrać właściwą diodę do konkretnego układu
Dobór zaczynam od funkcji, a dopiero później patrzę na obudowę i cenę. Najpierw ustalam, czy element ma prostować prąd, przewodzić impuls, stabilizować napięcie, chronić wejście, emitować światło czy pracować w torze wysokiej częstotliwości.
| Zastosowanie | Najlepszy typ | Najważniejsze parametry |
|---|---|---|
| Prostownik sieciowy | Dioda prostownicza | IF, VRRM, prąd udarowy, temperatura |
| Przetwornica impulsowa | Schottky lub dioda szybka | VF, trr, straty przełączania, VRRM |
| Stabilizacja małego napięcia | Dioda Zenera | UZ, IZ, moc, tolerancja |
| Ochrona przed przepięciem | TVS | Napięcie robocze, napięcie zacisku, energia impulsu |
| Sygnalizacja | LED | IF, VF, jasność, długość fali |
| Detekcja światła | Fotodioda | Czułość, pasmo, prąd ciemny, powierzchnia aktywna |
| Strojenie obwodu LC | Warikap | Zakres pojemności, napięcie, dobroć |
Przy zamianie elementu sprawdzam też polaryzację, sposób chłodzenia i miejsce montażu. Dioda o większym prądzie znamionowym nie zawsze będzie lepsza, jeśli ma większą pojemność, wolniejsze przełączanie albo inną charakterystykę cieplną.
Podczas pomiaru multimetrem wybieram funkcję testu diody. W sprawnej zwykłej diodzie zobaczę spadek napięcia w jednym kierunku, a w drugim zwykle brak przewodzenia. Pomiar elementu wlutowanego w płytkę bywa mylący, ponieważ równoległe rezystory, kondensatory i inne półprzewodniki mogą zmienić wynik.
Przed wymianą zapisuję oznaczenie z obudowy i porównuję je z dokumentacją. Szczególną ostrożność zachowuję w urządzeniach podłączonych do sieci, gdzie napięcie wsteczne, energia kondensatorów i prąd udarowy mogą być dużo większe niż wynikałoby to z nominalnego napięcia pracy.

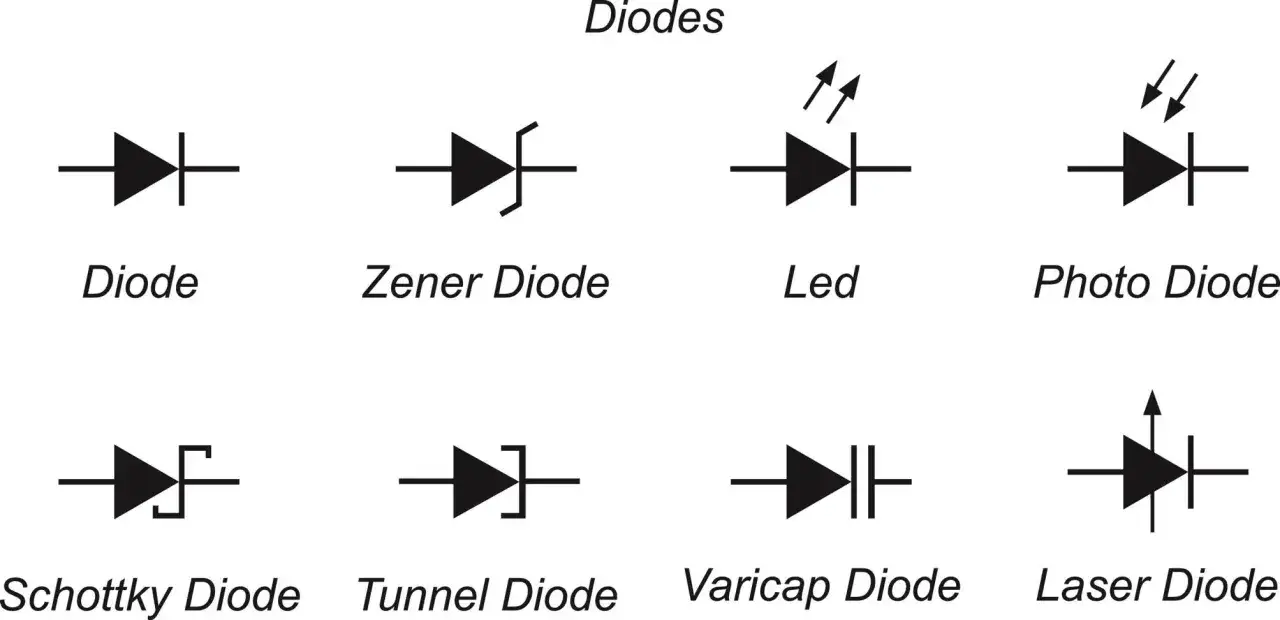

Od symbolu na schemacie do bezpiecznej wymiany
Najpraktyczniejszy podział jest prosty: prostownicze prowadzą prąd w zasilaniu, Schottky i szybkie diody ograniczają straty przy przełączaniu, Zener i TVS pilnują napięcia, a elementy optoelektroniczne współpracują ze światłem. Dla początkującego ważniejsze od zapamiętania kilkunastu nazw jest rozpoznanie funkcji układu i warunków pracy.
Jeżeli mam wątpliwości, nie dobieram zamiennika wyłącznie po kształcie ani maksymalnym prądzie. Sprawdzam napięcie wsteczne, prąd, szybkość, spadek napięcia i temperaturę, a dopiero potem wybieram konkretny model. Taka kolejność zwykle zajmuje kilka minut, a potrafi uchronić przed powtórną awarią całego modułu.
