Obwód elektryczny od podstaw - działanie i diagnostyka

Kiedy wiertarka przestaje reagować na włącznik, problem często nie leży w samym silniku, lecz w przerwie na którymś odcinku układu. Obwód elektryczny to zamknięta droga dla prądu, a jego działanie zależy od połączenia źródła zasilania, przewodów, odbiornika i elementów sterujących. Poniżej wyjaśniam, jak działa taki układ, czym różni się obwód otwarty od zamkniętego, jak czytać schematy i gdzie bezpiecznie szukać usterki.

Czym właściwie jest obwód elektryczny

Najprościej mówiąc, obwód elektryczny to połączony układ elementów tworzących zamkniętą drogę dla prądu. Źródło dostarcza energię, przewody prowadzą prąd, a odbiornik zamienia energię elektryczną na inną formę, na przykład światło, ruch lub ciepło.

W typowym prostym układzie znajdziemy baterię, przewody, wyłącznik oraz żarówkę. Po zamknięciu wyłącznika wszystkie elementy tworzą ciągłą pętlę. Prąd może wtedy przepłynąć przez żarówkę, która zaczyna świecić.

Sam przewód podłączony tylko do jednego bieguna baterii nie tworzy działającego obwodu. Potrzebna jest ciągłość połączenia między obydwoma biegunami źródła, przy czym odbiornik powinien znajdować się na drodze przepływu prądu. To właśnie odróżnia obwód od przypadkowego zestawu połączonych przewodów.

Elementy spotykane w obwodzie

• Źródło napięcia, na przykład bateria, akumulator, zasilacz lub prądnica, dostarcza energię.
• Przewody zapewniają drogę przepływu prądu.
• Odbiornik, taki jak silnik, żarówka, grzałka albo rezystor, wykorzystuje energię.
• Wyłącznik pozwala otworzyć lub zamknąć drogę prądu.
• Bezpiecznik chroni układ przed skutkami zbyt dużego natężenia.

W bardziej rozbudowanych układach dochodzą diody, tranzystory, przekaźniki, kondensatory i układy scalone. Ich zadaniem może być sterowanie, opóźnianie, prostowanie albo wzmacnianie sygnału. W elektronice obwód często nie służy wyłącznie do zasilania odbiornika, lecz także do przetwarzania informacji.

Jak płynie prąd i dlaczego obwód musi być zamknięty

Prąd elektryczny płynie wtedy, gdy występuje napięcie oraz zamknięta droga przewodzenia. Napięcie można porównać do różnicy ciśnień, która wymusza przepływ, natomiast przewody i odbiorniki stawiają temu przepływowi określony opór.

W praktyce przyjmujemy, że prąd płynie od dodatniego bieguna źródła do ujemnego w obwodzie zewnętrznym. Ruch elektronów ma kierunek przeciwny, ale na schematach i przy obliczeniach stosuje się umowny kierunek prądu. Dla diagnosty najważniejsze jest to, aby zachować jeden sposób oznaczania kierunku i biegunowości.

Obwód zamknięty i otwarty

Obwód zamknięty ma ciągłą drogę przewodzenia, dlatego odbiornik może pracować. Gdy naciśnięty zostaje przycisk w elektronarzędziu, styki łączą odpowiednie fragmenty układu i zasilanie dociera do silnika.

Obwód otwarty zawiera przerwę. Może nią być rozłączony wyłącznik, przepalony bezpiecznik, pęknięty przewód, zimny lut albo skorodowane złącze. W takiej sytuacji napięcie może być obecne przed przerwą, ale prąd nie popłynie przez cały układ.

Osobnym przypadkiem jest zwarcie, czyli połączenie o bardzo małej rezystancji, które omija odbiornik. Wtedy natężenie może gwałtownie wzrosnąć. Skutkiem bywa zadziałanie zabezpieczenia, stopienie przewodu, uszkodzenie akumulatora, a przy instalacji sieciowej także realne zagrożenie pożarem.

Najważniejsze wielkości elektryczne w praktyce

Do podstawowej analizy obwodu wystarczą trzy wielkości. Napięcie U mierzy się w woltach, natężenie I w amperach, a rezystancję R w omach. Ich zależność opisuje prawo Ohma, czyli U = I × R.

Jeżeli odbiornik ma opór 10 Ω i podłączymy go do napięcia 20 V, prąd wyniesie 2 A. Ten prosty rachunek od razu pokazuje, dlaczego nie można dobierać przewodów, bezpieczników i zasilaczy wyłącznie na podstawie napięcia.

Moc odbiornika można obliczyć ze wzoru P = U × I. Silnik zasilany napięciem 18 V i pobierający 5 A ma moc elektryczną około 90 W, choć jego rzeczywista moc mechaniczna będzie niższa z powodu strat.

W warsztacie często wystarczy pomiar napięcia i ciągłości obwodu multimetrem. Pomiar rezystancji wykonuję zawsze przy odłączonym zasilaniu, ponieważ podłączenie omomierza do aktywnego układu może uszkodzić miernik albo badany element.

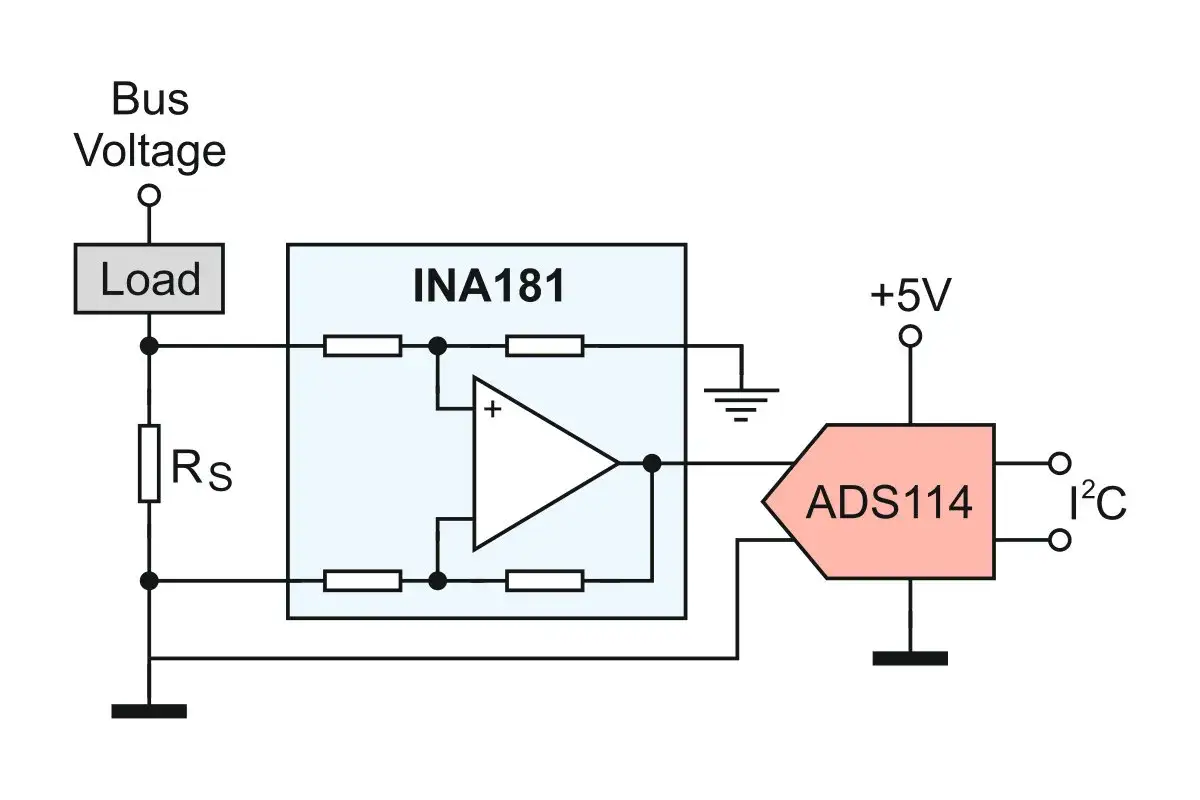

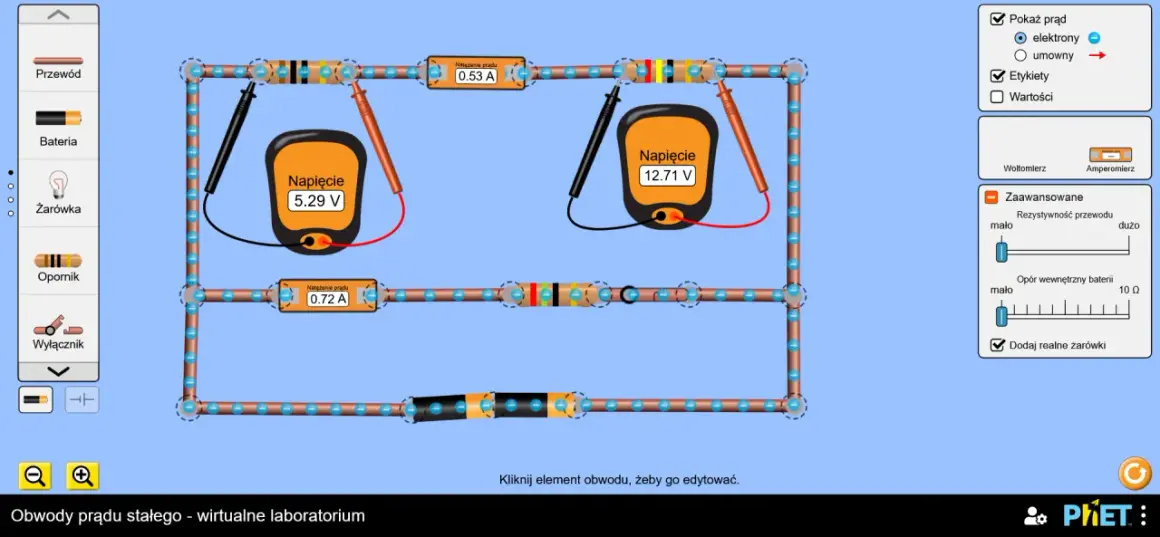

Połączenie szeregowe i równoległe

Sposób połączenia elementów decyduje o zachowaniu całego układu. W elektronarzędziach, instalacjach i prostych projektach DIY najczęściej spotkamy połączenia szeregowe, równoległe albo ich kombinację.

W połączeniu szeregowym rezystancje się sumują. Trzy rezystory o wartościach 2 Ω, 3 Ω i 5 Ω dają razem 10 Ω. W połączeniu równoległym rezystancja zastępcza jest mniejsza od najmniejszej rezystancji w gałęziach, dlatego taki układ może pobierać większy prąd ze źródła.

Z mojego doświadczenia wynika, że początkujący najczęściej mylą niezależność odbiorników z niezależnością zasilania. Dwie żarówki połączone równolegle mogą świecić niezależnie od siebie, ale wspólny przewód, wyłącznik albo bezpiecznik nadal może wyłączyć obie naraz.

Jak czytać schemat i znaleźć usterkę

Schemat elektryczny nie pokazuje fizycznego kształtu urządzenia, lecz logiczne połączenia między jego elementami. Przewody rysuje się zwykle liniami, a odbiorniki i elementy sterujące oznacza symbolami. Najpierw szukam źródła zasilania, potem śledzę drogę prądu aż do odbiornika i wracam do drugiego bieguna.

Przeczytaj również: Wyłącznik, rozłącznik czy odłącznik? Poznaj najważniejsze różnice

Prosta kolejność diagnostyki

1. Odłącz zasilanie i obejrzyj przewody, złącza, bezpieczniki oraz płytkę.
2. Sprawdź, czy nie ma nadpalonych styków, pęknięć i śladów wilgoci.
3. Zmierz napięcie bezpośrednio na źródle, a potem na wejściu odbiornika.
4. Jeżeli napięcie znika po drodze, sprawdzaj kolejno wyłącznik, bezpiecznik i połączenia.
5. Przy odłączonym zasilaniu sprawdź ciągłość przewodów i działanie przełącznika.

Jeśli bateria ma prawidłowe napięcie, ale na zaciskach silnika go nie ma, usterki szukam między tymi punktami. Gdy napięcie dociera do silnika, a wał się nie obraca, problem może dotyczyć szczotek, uzwojenia, łożysk albo mechanicznego zablokowania.

Trzeba uważać na pozornie prawidłowe pomiary. Multimetr może pokazać napięcie przez uszkodzony element lub bardzo słaby styk, ale pod obciążeniem napięcie gwałtownie spadnie. Dlatego w trudniejszych przypadkach sprawdzam nie tylko wartość napięcia, lecz także zachowanie układu podczas pracy.

Gdzie spotykamy obwody elektryczne

Najprostszy obwód znajdziemy w latarce. Bateria dostarcza napięcie, włącznik zamyka drogę, przewody prowadzą prąd, a dioda LED zamienia energię na światło. Rezystor ograniczający prąd chroni diodę przed uszkodzeniem, dlatego pominięcie go w wielu układach nie jest dobrym skrótem.

W wiertarce akumulatorowej obwód jest bardziej rozbudowany. Obejmuje akumulator, styki, przycisk, regulator obrotów, zabezpieczenia oraz silnik. Awaria jednego elementu może przerwać pracę, a zbyt duże obciążenie może uruchomić ochronę termiczną lub prądową.

W instalacji domowej odbiorniki są zazwyczaj zasilane równolegle, aby każde urządzenie otrzymywało właściwe napięcie. Za bezpieczeństwo odpowiadają między innymi wyłączniki nadprądowe i różnicowoprądowe. Przy napięciu sieciowym nie należy wykonywać prób metodą przypadkowego zwierania przewodów ani diagnozować instalacji bez odpowiednich kwalifikacji.

Obwód może pracować z prądem stałym DC, jak w akumulatorze, albo przemiennym AC, jak w gniazdku. To ważne rozróżnienie, ponieważ przyrządy pomiarowe, elementy zabezpieczające i sposób diagnozy muszą być dobrane do rodzaju zasilania.

Co zapamiętać przed pierwszym pomiarem

Najważniejsza zasada brzmi prosto: prąd potrzebuje zamkniętej i bezpiecznej drogi. Do zrozumienia większości podstawowych układów wystarczy rozpoznanie źródła, odbiornika, przewodów, elementu sterującego oraz miejsca, w którym obwód może zostać przerwany.

W warsztacie zaczynam od schematu i pomiaru, a nie od wymiany przypadkowych części. Przy niskim napięciu akumulatorowym można samodzielnie sprawdzać podstawowe połączenia, lecz instalacje 230 V pozostawiam osobie z odpowiednimi uprawnieniami, bo błąd w takim obwodzie może kosztować znacznie więcej niż uszkodzony element.
