Om i rezystancja - jak mierzyć i rozumieć wynik?

Gdy na mierniku pojawia się wartość w omach, odczytujesz informację o tym, jak mocno dany element ogranicza przepływ prądu. Wyjaśniam, czym jest ta jednostka, jak łączy się z napięciem i natężeniem, jak przeliczać najczęściej spotykane wartości oraz jak poprawnie sprawdzać rezystancję w warsztacie.

Om jako podstawowa miara rezystancji

Jednostką oporu elektrycznego jest om, oznaczany grecką literą omega, czyli Ω. W praktyce element ma rezystancję 1 Ω wtedy, gdy przy napięciu 1 V płynie przez niego prąd o natężeniu 1 A. Taką definicję podają między innymi materiały edukacyjne Zintegrowanej Platformy Edukacyjnej oraz dokumentacja systemu SI.

Najprościej zapisać to wzorem 1 Ω = 1 V / 1 A. Dla warsztatowej diagnostyki oznacza to tyle, że im większa rezystancja, tym mniejszy prąd popłynie przy tym samym napięciu. Właśnie dlatego rezystor 10 kΩ ogranicza prąd znacznie mocniej niż element 10 Ω.

Symbol Ω spotkasz na obudowach rezystorów, ekranach multimetrów, schematach elektrycznych i dokumentacji urządzeń. Sama wartość nie mówi jednak wszystkiego. Trzeba jeszcze wiedzieć, przy jakim napięciu, temperaturze i sposobie podłączenia została określona.

Jak odczytywać mΩ, kΩ i MΩ

W elektronice często używa się przedrostków, ponieważ zakres rezystancji jest bardzo szeroki. Mały rezystor pomiarowy może mieć kilka miliomów, a rezystancja izolacji przewodu sięgać megaomów. Poniższe przeliczenia wystarczą do większości prac serwisowych.

Przykładowo 4,7 kΩ to 4700 Ω, a 2,2 MΩ to 2 200 000 Ω. W oznaczeniach rezystorów litera R może zastępować przecinek, dlatego zapis 4R7 oznacza 4,7 Ω, a 2K2 oznacza 2,2 kΩ. To drobny szczegół, który często przydaje się przy odczytywaniu elementów ze schematu.

Nie należy mylić rezystancji z konduktancją. Rezystancja mówi, jak bardzo element utrudnia przepływ prądu i jest mierzona w omach, natomiast konduktancja opisuje łatwość przewodzenia i ma jednostkę simens, oznaczaną symbolem S.

Prawo Ohma pokazuje, co oznacza konkretna wartość

Podstawowy wzór brzmi R = U / I, gdzie R oznacza rezystancję, U napięcie, a I natężenie prądu. Po przekształceniu można obliczyć również prąd, korzystając z równania I = U / R, albo napięcie według U = I × R. Według materiałów ZPE właśnie ten stosunek napięcia do prądu definiuje opór elementu w prostym obwodzie.

Załóżmy, że do rezystora 1 kΩ przykładamy 12 V. Z prawa Ohma wynika, że popłynie prąd o natężeniu około 12 mA. Gdyby ten sam rezystor miał 100 Ω, prąd wzrósłby do 120 mA, a element wydzielałby znacznie większą moc w postaci ciepła.

To prowadzi do ważnego wzoru praktycznego: P = U² / R. Przy napięciu 12 V rezystor 1 kΩ wydziela około 0,144 W, więc typowy element o mocy 0,25 W powinien pracować bezpiecznie. Rezystor 100 Ω wydziela już 1,44 W i zastosowanie małego elementu 0,25 W skończyłoby się jego przegrzaniem.

Prawo Ohma najlepiej opisuje elementy liniowe, czyli takie, których rezystancja pozostaje w przybliżeniu stała. Dioda, żarówka z rozgrzanym włóknem czy termistor nie zachowują się w pełni liniowo. W ich przypadku wskazanie rezystancji zależy od punktu pracy, temperatury albo przyłożonego napięcia.

Jak zmierzyć rezystancję multimetrem

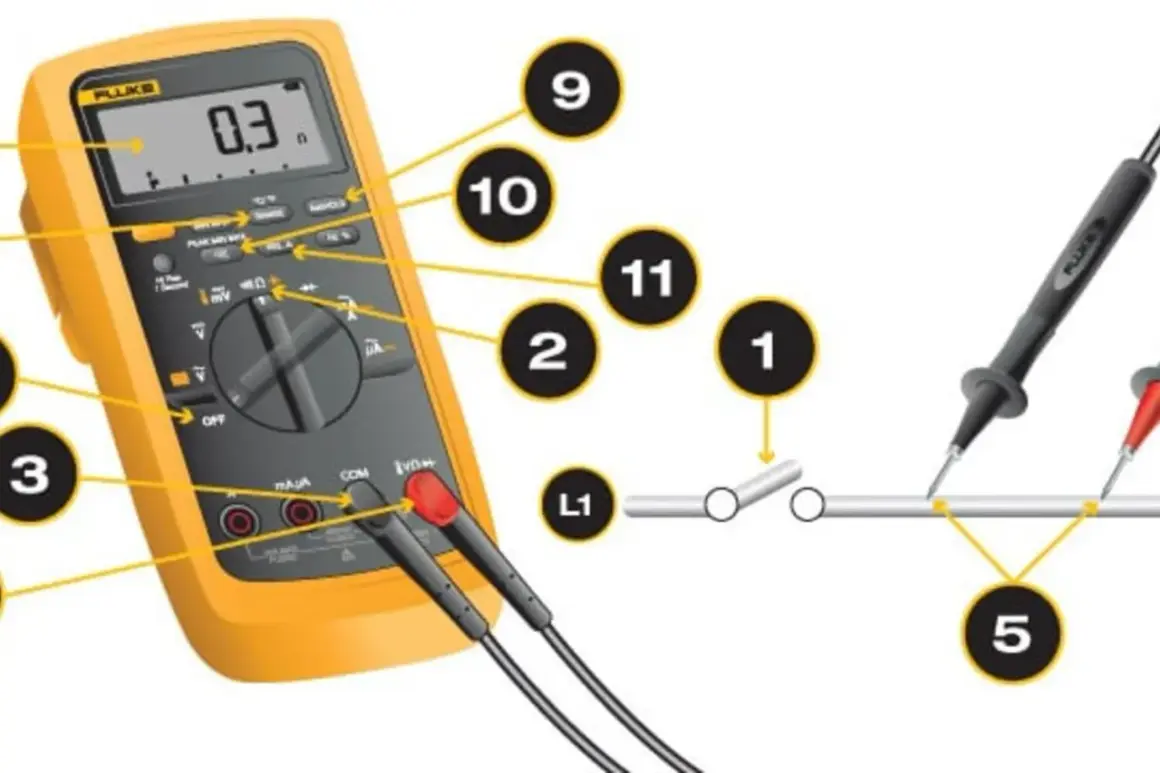

W warsztacie najczęściej nie obliczam rezystancji z samego wzoru, tylko sprawdzam ją multimetrem. Pomiar jest szybki, ale wymaga kilku warunków. Przede wszystkim badany układ musi być odłączony od zasilania, a kondensatory powinny zostać rozładowane.

1. Wyłącz zasilanie urządzenia i odłącz przewody od badanego obwodu.
2. Włóż przewód czarny do gniazda COM, a czerwony do gniazda oznaczonego symbolem Ω.
3. Ustaw właściwy zakres pomiarowy albo wybierz tryb automatyczny.

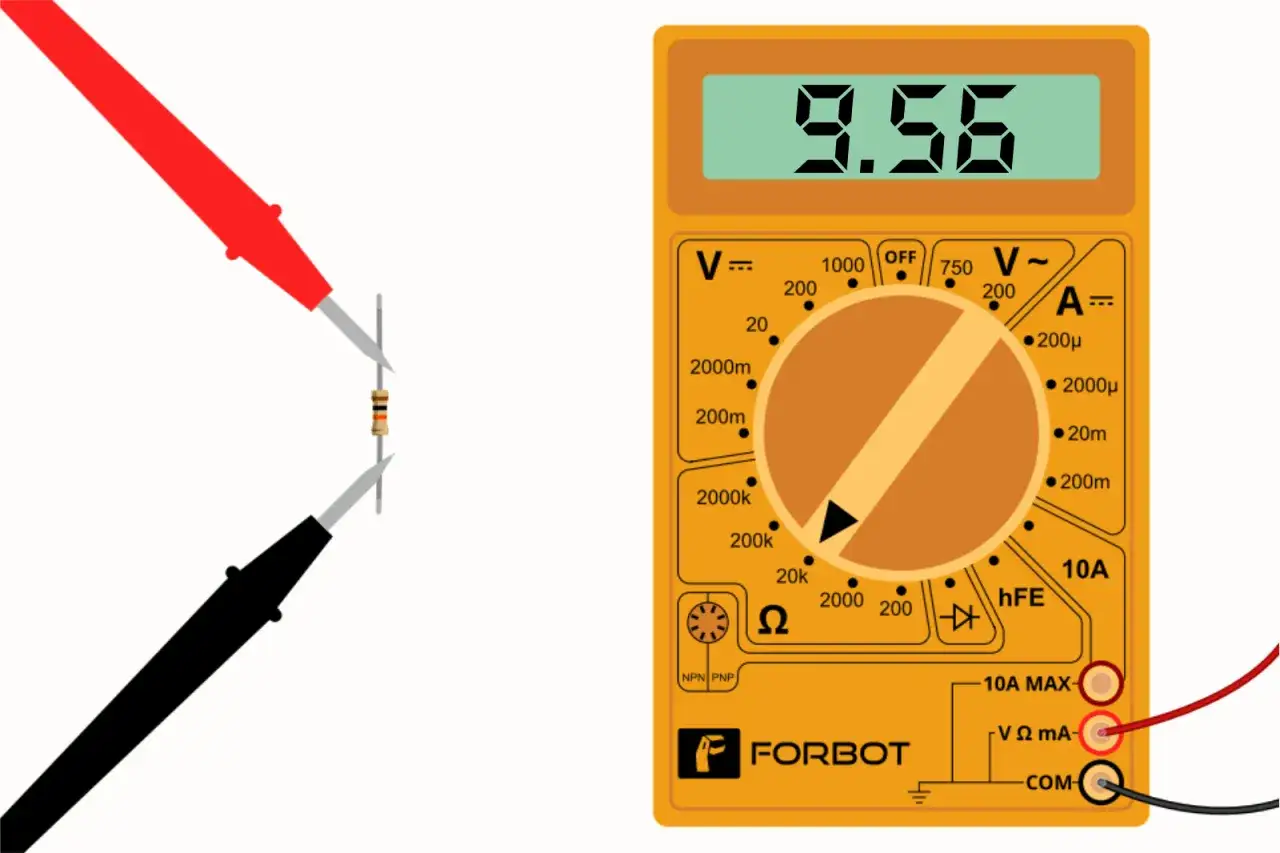

4. Przyłóż końcówki pomiarowe do dwóch punktów badanego elementu.
5. Odczytaj wynik i sprawdź, czy mieści się w tolerancji podanej na schemacie lub obudowie.

Jeżeli mierzę sam rezystor, najlepiej odłączyć przynajmniej jedną jego nóżkę od płytki. Pozostawienie go w obwodzie może spowodować, że multimetr zmierzy także równoległe ścieżki, uzwojenia albo półprzewodniki. Wynik będzie wtedy poprawny dla całej gałęzi, ale niekoniecznie dla konkretnego elementu.

Przy bardzo małych wartościach trzeba uwzględnić opór przewodów i końcówek pomiarowych. W dobrym mierniku można zewrzeć sondy, odczytać ich rezystancję, a potem użyć funkcji REL lub ZERO. Bez tego pomiar przewodu o wartości kilku setnych oma może być obciążony dużym błędem.

Co wpływa na wynik i gdzie łatwo o błąd

Rezystancja wielu przewodników rośnie wraz z temperaturą. Ma to znaczenie przy pomiarze silników, grzałek, transformatorów i elektronarzędzi, które wcześniej pracowały pod obciążeniem. Jeśli uzwojenie jest rozgrzane, odczyt może być wyższy niż po ostygnięciu, dlatego porównywanie wyników ma sens tylko przy podobnych warunkach.

Jednym z najczęstszych błędów jest pomiar oporu w urządzeniu, które nadal jest pod napięciem. Może to uszkodzić multimetr, badany układ albo stworzyć zagrożenie dla osoby wykonującej pomiar. Tryb Ω korzysta z własnego, niewielkiego prądu testowego i nie jest przeznaczony do pracy na aktywnym obwodzie.

Inny problem pojawia się przy kondensatorach. Na początku miernik może pokazać niską wartość, a potem wskazanie zacznie rosnąć, ponieważ kondensator ładuje się prądem z multimetru. Nie oznacza to automatycznie uszkodzenia. W przypadku elementów pojemnościowych trzeba użyć odpowiedniego trybu pomiarowego albo sprawdzić je według procedury serwisowej.

Trzeba też odróżnić rezystancję od impedancji. Rezystancja dotyczy głównie oporu dla prądu stałego, natomiast impedancja opisuje zachowanie obwodu przy prądzie przemiennym i uwzględnia również cewki oraz kondensatory. Zwykły pomiar omomierzem nie pokaże pełnego obrazu pracy filtra, silnika czy zasilacza impulsowego.

Rezystancja w połączeniach szeregowych i równoległych

Przy połączeniu szeregowym rezystancje sumują się. Dwa rezystory 100 Ω i 220 Ω dadzą razem 320 Ω. Taki układ zwiększa ograniczenie prądu, ale moc wydziela się na każdym elemencie osobno, zgodnie z jego wartością i przepływającym prądem.

W połączeniu równoległym opór zastępczy jest mniejszy niż najmniejsza z użytych rezystancji. Dla dwóch identycznych rezystorów 1 kΩ otrzymamy 500 Ω. Przy dwóch różnych wartościach można użyć wzoru Rz = (R1 × R2) / (R1 + R2).

Ta zależność pomaga także diagnozować płytki. Jeśli pomiar między punktami daje mniej, niż wynikałoby z jednego badanego rezystora, w obwodzie może istnieć dodatkowa ścieżka równoległa. Czasem nie jest to usterka, tylko efekt podłączonych układów scalonych, cewek lub zabezpieczeń.

Om na schemacie to początek, nie cały wynik

Znajomość oma wystarcza, aby szybko interpretować większość podstawowych pomiarów. Gdy widzę 0 Ω, nie zakładam od razu idealnego zwarcia, bo multimetr może zaokrąglać małą rezystancję przewodów. Z kolei symbol OL, 1 albo bardzo wysoka wartość zwykle oznacza przekroczenie zakresu lub przerwę, ale dokładne znaczenie zależy od modelu miernika.

W praktyce zawsze porównuję wynik z trzema rzeczami: wartością nominalną, tolerancją elementu i warunkami pomiaru. Rezystor 1 kΩ z tolerancją 5% może mieć od 950 do 1050 Ω i nadal działać prawidłowo. Dopiero wyjście poza ten zakres, ślady przegrzania albo niestabilny odczyt uzasadniają dalszą diagnostykę.

Najważniejsza zasada jest prosta: om mówi, jak silnie element przeciwstawia się przepływowi prądu, ale sens odczytu zależy od całego obwodu. Dlatego poprawny pomiar wymaga nie tylko właściwego symbolu na mierniku, lecz także odłączenia zasilania, właściwego zakresu i rozsądnej interpretacji wyniku.
