Jak działa silnik bezszczotkowy i co steruje jego pracą?

Gdy elektronarzędzie z silnikiem bezszczotkowym nagle przyspiesza bez charakterystycznego iskrzenia, za jego pracą stoi nie tylko sam silnik, ale cały układ elektroniczny. Pytanie, jak działa silnik bezszczotkowy, prowadzi więc do wyjaśnienia współpracy magnesów, uzwojeń, czujników oraz sterownika, który w odpowiednich chwilach przełącza prąd. Pokażę też, czym taki napęd różni się od klasycznego silnika szczotkowego i jakie ma ograniczenia w praktyce warsztatowej.

Budowa silnika bezszczotkowego decyduje o jego zasadzie pracy

Najczęściej spotykany silnik bezszczotkowy BLDC ma stojan z trzema uzwojeniami oraz wirnik wyposażony w magnesy trwałe. Stojan pozostaje nieruchomy, a wirnik obraca się wewnątrz niego lub wokół niego, zależnie od konstrukcji. Prąd płynie przez uzwojenia stojana, które wytwarzają zmienne pole magnetyczne przyciągające i odpychające magnesy wirnika.

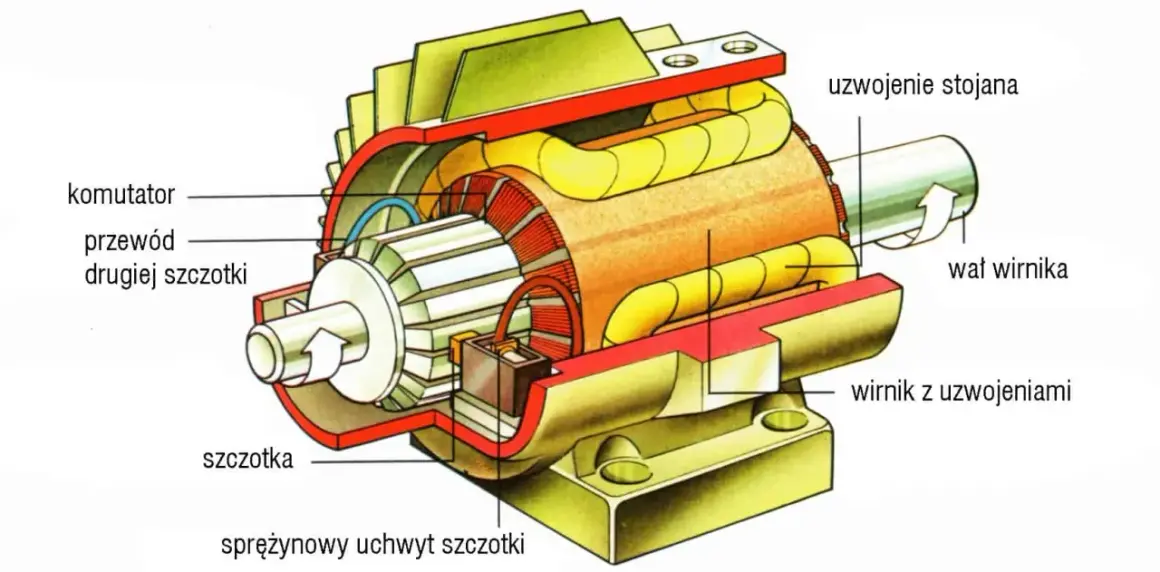

W silniku szczotkowym prąd trafia do obracających się uzwojeń przez szczotki i komutator. W konstrukcji bezszczotkowej uzwojenia są nieruchome, dlatego nie trzeba doprowadzać energii do wirującej części. To właśnie przeniesienie uzwojeń na stojan pozwala zrezygnować z elementów ślizgowych, które w tradycyjnych napędach zużywają się i iskrzą.

Najważniejsze elementy układu

• Stojan z uzwojeniami, w których powstaje pole elektromagnetyczne.
• Wirnik z magnesami trwałymi, który reaguje na zmieniające się pole stojana.
• Sterownik, czyli elektroniczny układ przełączający prąd w odpowiednich fazach.
• Czujniki położenia albo układ pomiaru napięcia indukowanego w uzwojeniach.
• Łożyska, obudowa i układ chłodzenia, które decydują o trwałości całego napędu.

Sam fakt zastosowania magnesów nie wystarcza do uzyskania obrotu. Gdyby wszystkie uzwojenia były zasilane bez zmiany kolejności, wirnik ustawiłby się w jednym położeniu i zatrzymał. Sterownik musi więc stale tworzyć wirujące pole magnetyczne, za którym podąża rotor.

Co dzieje się w silniku podczas jednego obrotu

Najprościej wyobrazić sobie pracę układu jako ciągłe przesuwanie magnetycznego „punktu przyciągania”. Sterownik zasila wybrane uzwojenia, a ich pole ustawia się przed magnesami wirnika. Kiedy rotor zbliża się do tego położenia, elektronika przełącza prąd do kolejnej kombinacji faz i pole przesuwa się dalej.

W typowym silniku trójfazowym przez część cyklu prąd płynie przez dwie fazy jednocześnie, a trzecia pozostaje nieaktywna albo służy do pomiaru. Po zmianie stanu sterownika zmienia się kierunek pola magnetycznego, a wirnik wykonuje następny krok. Przy dużej częstotliwości przełączeń ruch jest płynny, choć w konstrukcjach z prostą komutacją może pojawić się niewielkie tętnienie momentu.

Rola komutacji elektronicznej

Komutacja oznacza zmianę kierunku przepływu prądu w uzwojeniach. W silniku szczotkowym wykonuje ją mechaniczny komutator, natomiast w BLDC robi to mostek tranzystorowy. Sterownik włącza i wyłącza tranzystory w określonej sekwencji, dzięki czemu prąd trafia do właściwych cewek.

To rozwiązanie nie jest wyłącznie elektroniczną wersją szczotek. Sterownik może również regulować prędkość, ograniczać prąd przy przeciążeniu, łagodnie rozpędzać silnik i zatrzymywać go hamowaniem elektrycznym. W elektronarzędziu przekłada się to na lepszą kontrolę momentu, szczególnie przy wierceniu, wkręcaniu i pracy pod zmiennym obciążeniem.

Jak sterownik wie, kiedy przełączyć fazy

Do prawidłowej komutacji potrzebna jest informacja o położeniu wirnika. W praktyce spotykam dwa główne rozwiązania. Pierwsze korzysta z czujników Halla, a drugie działa bez dodatkowych czujników i analizuje napięcie indukowane w uzwojeniach.

Silnik z czujnikami Halla

wykrywają położenie pola magnetycznego wirnika i przekazują sterownikowi sygnały cyfrowe. Na ich podstawie elektronika wie, które tranzystory włączyć. Takie rozwiązanie dobrze sprawdza się przy rozruchu od zera, bo sterownik zna położenie wirnika także wtedy, gdy silnik jeszcze się nie obraca.

Minusem jest większa liczba przewodów i dodatkowe elementy, które mogą ulec uszkodzeniu. Jeżeli jeden czujnik przestanie działać, silnik może szarpać, tracić moc albo w ogóle nie wystartować. W elektronarzędziach przewody czujników są narażone na drgania, temperaturę i uszkodzenia mechaniczne.

Przeczytaj również: Jak czytać schemat obwodu elektrycznego i uniknąć błędów

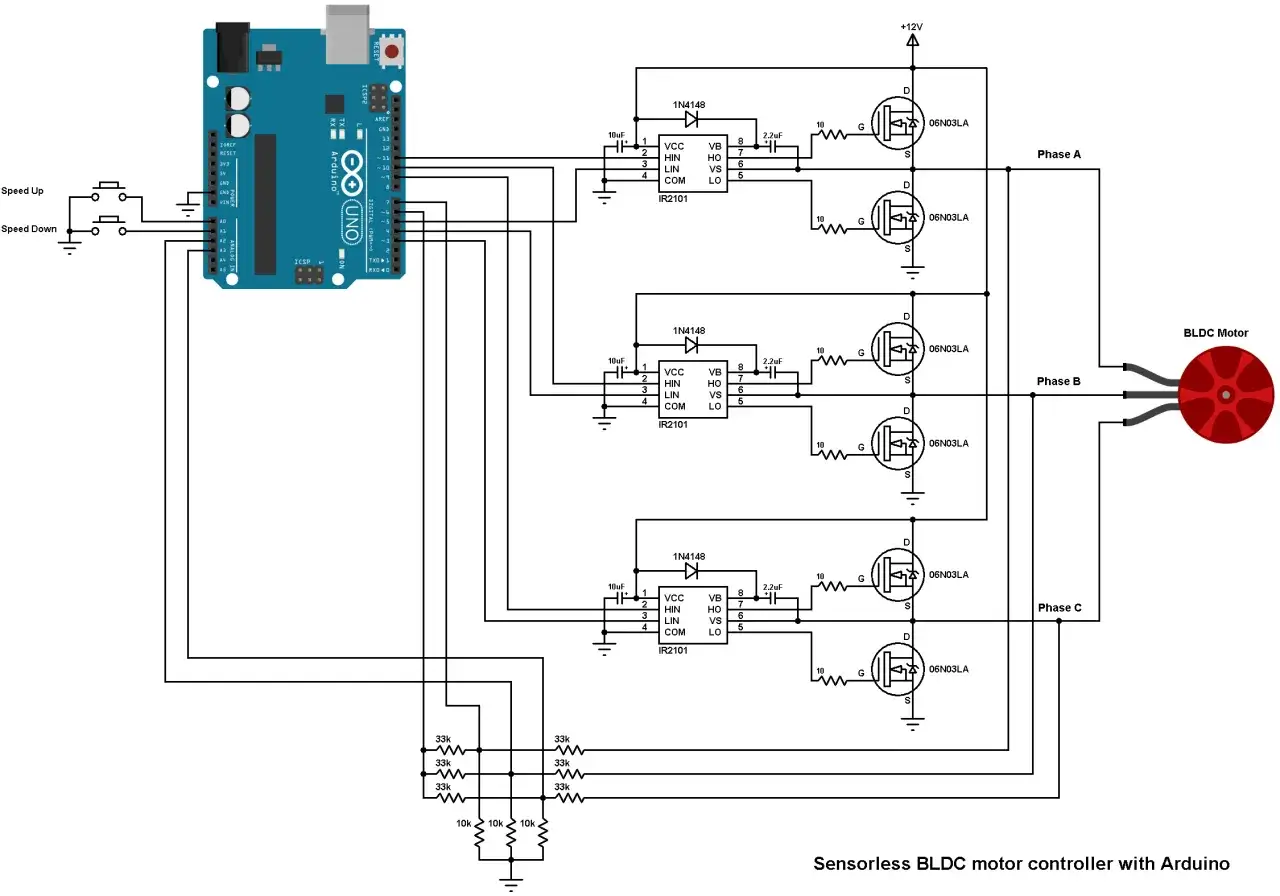

Sterowanie bezczujnikowe

W wersji sensorless sterownik obserwuje napięcie powstające w nieaktywnej fazie. To napięcie, nazywane siłą przeciwelektromotoryczną, zależy od ruchu wirnika. Elektronika wykorzystuje jego zmianę do określenia momentu przełączenia kolejnych faz.

Takie rozwiązanie upraszcza konstrukcję i ogranicza liczbę przewodów, ale ma ważne ograniczenie. Przy postoju wirnik nie generuje użytecznego napięcia, dlatego sterownik musi rozpocząć pracę według zaprogramowanej sekwencji i dopiero po rozpędzeniu przejść na pomiar. Z tego powodu rozruch pod dużym obciążeniem może być trudniejszy niż w układzie z czujnikami.

W dobrym sterowniku oba warianty mogą zapewnić bardzo sprawną pracę. Z mojego doświadczenia wynika jednak, że przy diagnozowaniu usterki nie wolno od razu podejrzewać uzwojeń. Problem często leży w czujniku Halla, przewodzie, zasilaniu sterownika albo tranzystorach mocy.

Regulacja prędkości i momentu odbywa się w sterowniku

Prędkość silnika bezszczotkowego zmienia się głównie przez regulację napięcia i częstotliwości przełączania. W elektronarzędziach często stosuje się PWM, czyli szybkie włączanie i wyłączanie napięcia. Zmiana współczynnika wypełnienia PWM wpływa na średnią wartość energii dostarczanej do uzwojeń.

Sam wzrost prędkości nie zawsze oznacza większy moment. Moment zależy przede wszystkim od prądu w uzwojeniach, konstrukcji magnetycznej silnika i temperatury. Sterownik musi więc pilnować limitu prądowego, bo zbyt duże obciążenie może szybko przegrzać uzwojenia albo tranzystory.

W praktyce użytkownik widzi tylko spust lub przełącznik, ale za jego reakcją pracuje cały algorytm sterowania. Dlatego dwa silniki o podobnej mocy znamionowej mogą zachowywać się zupełnie inaczej. Jakość sterownika i chłodzenia często ma większe znaczenie niż sama liczba watów podana na obudowie.

Silnik bezszczotkowy a szczotkowy w warsztacie

Największą zaletą konstrukcji BLDC jest brak szczotek i komutatora. Nie ma elementów, które trzeba okresowo docierać lub wymieniać z powodu ścierania. Zmniejsza się też iskrzenie oraz ilość pyłu wytwarzanego podczas pracy, co ma znaczenie w zamkniętej obudowie elektronarzędzia.

Brak szczotek nie oznacza jednak, że taki napęd jest niezniszczalny. Zużywają się łożyska, mogą przegrzać się uzwojenia, a awarii ulega także elektronika. Naprawa sterownika bywa trudniejsza i droższa niż wymiana kompletu szczotek w prostym silniku komutatorowym.

W elektronarzędziach szczególnie cenię bezszczotkowe napędy za stabilniejsze wykorzystanie akumulatora i lepszą reakcję na obciążenie. Nie traktowałbym ich jednak jako automatycznej gwarancji większej mocy. O wyniku decydują także przekładnia, pojemność akumulatora, średnica narzędzia i sposób chłodzenia.

Typowe problemy i ograniczenia konstrukcji

Najczęstszy błąd polega na traktowaniu silnika BLDC jak zwykłego silnika prądu stałego. Podanie napięcia bezpośrednio na przewody fazowe może doprowadzić do zatrzymania wirnika, gwałtownego poboru prądu, a nawet uszkodzenia uzwojeń. Potrzebny jest sterownik dopasowany do liczby faz, napięcia i prądu silnika.

Drugim problemem jest przegrzewanie. Magnesy trwałe mogą tracić właściwości pod wpływem wysokiej temperatury, a izolacja uzwojeń starzeje się szybciej, gdy silnik długo pracuje na granicy możliwości. Krótkie, mocne przeciążenie nie zawsze szkodzi, ale długie blokowanie wrzeciona jest dla napędu bardzo niebezpieczne.

• Szarpanie podczas pracy może wskazywać na błędną kolejność faz albo problem z czujnikiem położenia.
• Brak rozruchu może wynikać z uszkodzenia sterownika, czujników lub zbyt niskiego napięcia zasilania.
• Spadek mocy pod obciążeniem często oznacza ograniczenie prądowe, przegrzanie albo zużyte łożyska.
• Nadmierny hałas może pochodzić z łożysk, ale również z nieprawidłowej komutacji i tętnienia momentu.

Przy diagnostyce zaczynam od zasilania, połączeń i temperatury, dopiero później sprawdzam uzwojenia. Pomiar rezystancji między fazami powinien dawać podobne wartości, ale sam test omomierzem nie potwierdza jeszcze sprawności silnika. Zwarcia międzyzwojowe mogą ujawnić się dopiero podczas pracy pod obciążeniem.

Co sprawdzić przed wyborem lub naprawą takiego napędu

Jeżeli dobieram silnik bezszczotkowy do projektu, patrzę nie tylko na napięcie i moc. Sprawdzam także prąd maksymalny, sposób sterowania, obecność czujników Halla, zakres obrotów, sposób chłodzenia oraz to, czy sterownik obsługuje hamowanie i zabezpieczenie termiczne.

W przypadku elektronarzędzia ważne jest dopasowanie całego zestawu. Silnik, sterownik, akumulator i przekładnia muszą pracować jako jeden układ. Mocniejszy silnik podłączony do zbyt słabego sterownika nie wykorzysta swoich możliwości, a akumulator o małej wydajności prądowej będzie powodował spadki napięcia i przedwczesne odcięcia.

Najkrócej mówiąc, ruch powstaje dzięki oddziaływaniu magnesów wirnika z polem uzwojeń stojana, natomiast za płynność i moment odpowiada elektroniczna komutacja. To rozwiązanie daje wysoką trwałość i dobrą kontrolę pracy, ale wymaga sprawnego sterownika oraz właściwego chłodzenia. Właśnie dlatego przy naprawie nie szukam wyłącznie uszkodzeń mechanicznych, lecz traktuję silnik i jego elektronikę jako jeden, zależny od siebie układ.
