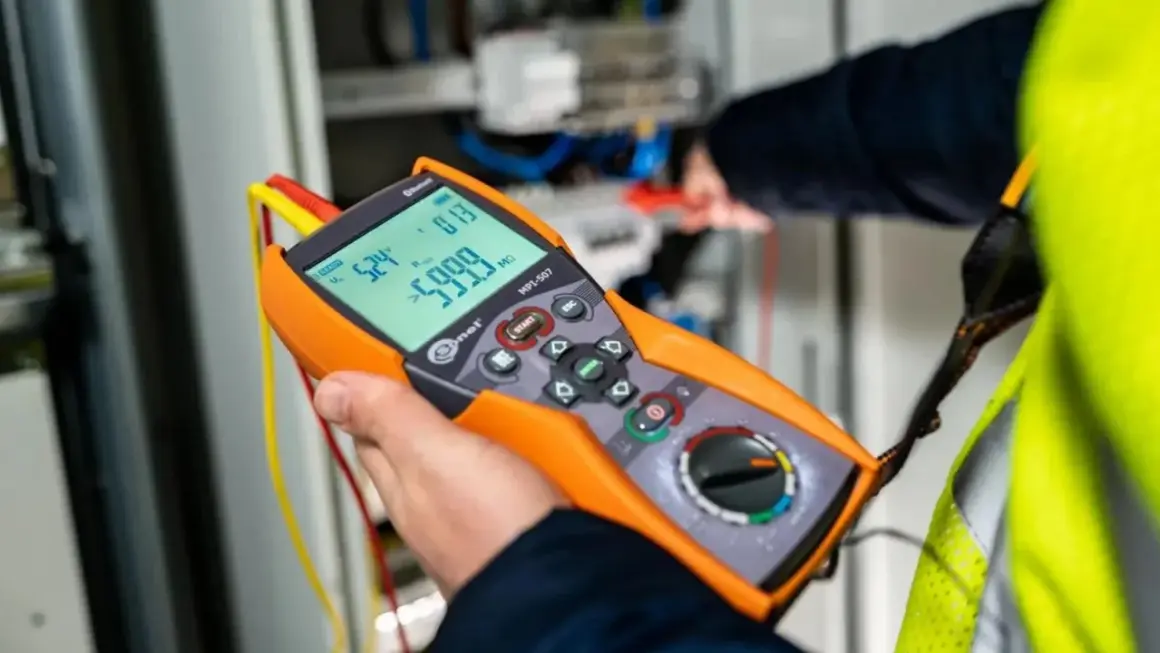

Jedna pomyłka przy mierniku może skończyć się uszkodzeniem elektroniki albo poważnym zagrożeniem dla zdrowia, dlatego pomiary elektryczne krok po kroku trzeba wykonywać według ustalonej kolejności. Pokazuję, jak przygotować stanowisko, dobrać przyrząd, sprawdzić ciągłość przewodów, izolację, impedancję pętli zwarcia i wyłącznik RCD, a także jak odczytać wyniki i przygotować protokół.
Najważniejsze zasady bezpiecznego sprawdzania instalacji
- Najpierw oględziny, dopiero później pomiary właściwe.
- Do pełnej kontroli potrzebny jest zwykle miernik wielofunkcyjny, a nie sam multimetr.
- Rezystancję izolacji mierzy się przy odłączonym zasilaniu i po odłączeniu wrażliwej elektroniki.
- Test RCD sprawdza nie tylko zadziałanie przycisku, ale też prąd i czas wyłączenia.
- Wynik trzeba odnieść do układu sieci, zabezpieczenia i aktualnych wymagań, a nie do jednej przypadkowej liczby.
Od czego zacząć i kiedy nie robić tego samodzielnie
Pełne sprawdzenie instalacji elektrycznej nie polega na przyłożeniu próbnika do gniazdka. Obejmuje oględziny, próby i pomiary, które razem odpowiadają na trzy pytania: czy przewody są prawidłowo połączone, czy izolacja nie ma uszkodzeń oraz czy zabezpieczenia odłączą zasilanie wystarczająco szybko.
Przed rozpoczęciem ustalam, co dokładnie badam. Inny zakres będzie potrzebny przy jednym gniazdku w warsztacie, inny przy odbiorze nowej instalacji, a jeszcze inny przy okresowej kontroli domu, garażu lub rozdzielnicy z falownikiem.
Pomiary w instalacji 230/400 V powinien wykonywać elektryk z odpowiednimi kwalifikacjami. Osoba bez doświadczenia może bezpiecznie nauczyć się podstaw na obwodach niskonapięciowych, odłączonych od zasilania, ale nie powinna samodzielnie wykonywać pomiarów pod napięciem ani otwierać rozdzielnicy.
Nie traktuję zwykłego multimetru jako zamiennika profesjonalnego testera. Multimetr przyda się do prostego sprawdzenia napięcia, rezystancji lub ciągłości w elektronice, natomiast instalacja budynkowa wymaga między innymi pomiaru izolacji napięciem probierczym, impedancji pętli zwarcia i parametrów RCD.
Jak przygotować stanowisko, instalację i miernik
Dobre przygotowanie skraca pomiar i ogranicza ryzyko błędu. Zaczynam od dokumentacji, oznaczenia obwodów oraz ustalenia, które urządzenia mogą zostać odłączone. W warsztacie szczególnie łatwo przeoczyć zasilacz, ładowarkę, sterownik bramy albo falownik pozostawiony w tym samym obwodzie.
- Oglądam rozdzielnicę i osprzęt. Sprawdzam opisy obwodów, stan wyłączników, gniazd, puszek, przewodów i połączeń ochronnych.
- Ustalam układ sieci, rodzaj zabezpieczeń oraz obecność wyłączników różnicowoprądowych.
- Odłączam odbiorniki wrażliwe na napięcie probiercze, zwłaszcza elektronikę, ochronniki przepięciowe i urządzenia energoelektroniczne.
- Wyłączam zasilanie i zabezpieczam miejsce pracy. Samo opuszczenie dźwigni wyłącznika nie wystarcza, jeśli do rozdzielnicy mają dostęp inne osoby.
- Sprawdzam brak napięcia odpowiednim testerem dwubiegunowym, a nie wyłącznie bezdotykowym wskaźnikiem.
- Kontroluję miernik i przewody. Przewody pomiarowe nie mogą mieć pękniętej izolacji, luźnych wtyków ani nadpalonych końcówek.
Przy pracy przy sieci dobieram urządzenie do kategorii pomiarowej i maksymalnego napięcia instalacji. Oznaczenie CAT III 600 V lub podobne mówi więcej niż sama cena miernika, ale nie zwalnia z przestrzegania instrukcji oraz procedury odłączenia i sprawdzenia napięcia.
Przed pomiarem warto też wykonać kontrolę przewodów miernika. W praktyce przykładam sondy do siebie przy pomiarze rezystancji i sprawdzam, czy wskazanie jest stabilne oraz bliskie zeru. To prosty krok, który potrafi ujawnić uszkodzony przewód jeszcze przed rozpoczęciem pracy.
Kolejność pomiarów instalacji ma znaczenie
Nie zaczynam od testu RCD ani od pomiaru impedancji pętli zwarcia. Najpierw szukam widocznych problemów, później sprawdzam połączenia ochronne i izolację, a dopiero na końcu wykonuję próby wymagające zasilania. Taka kolejność ogranicza ryzyko uszkodzenia sprzętu i ułatwia interpretację wyników.
| Etap | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| 1 | Oględziny | Wykrywają błędne połączenia, uszkodzenia mechaniczne i brak oznaczeń. |
| 2 | Ciągłość PE i połączeń wyrównawczych | Potwierdza, że przewód ochronny tworzy nieprzerwany tor. |
| 3 | Rezystancja izolacji | Pokazuje upływy wynikające z wilgoci, przebicia lub uszkodzenia przewodu. |
| 4 | Polaryzacja i kolejność faz | Pomaga wykryć zamienione przewody oraz błędny kierunek wirowania faz. |
| 5 | Impedancja pętli zwarcia | Sprawdza warunki samoczynnego wyłączenia zasilania. |
| 6 | Test RCD | Weryfikuje prąd i czas zadziałania wyłącznika różnicowoprądowego. |
| 7 | Próby funkcjonalne i dokumentacja | Potwierdzają poprawną pracę instalacji i porządkują wyniki. |
Nie każdy pomiar wykonuje się przy tym samym stanie instalacji. Ciągłość przewodu ochronnego i izolację bada się bez napięcia, natomiast impedancję pętli zwarcia oraz test RCD wymagają odpowiednio przygotowanego, zasilanego obwodu. Mieszanie tych etapów jest częstą przyczyną błędnych wskazań.
Jak wykonać najważniejsze pomiary krok po kroku
Ciągłość przewodu ochronnego
Ten test odpowiada na pytanie, czy zacisk ochronny gniazda, obudowa urządzenia i połączenia wyrównawcze mają ciągłe połączenie z właściwym punktem ochronnym. W profesjonalnych pomiarach stosuje się tester podający prąd co najmniej około 200 mA, a nie tylko funkcję brzęczyka w multimetrze.
Podłączam przewody do badanego punktu i do szyny lub zacisku ochronnego zgodnie ze schematem instalacji. Odczyt powinien być niski i stabilny, ale nie ma jednej uniwersalnej wartości granicznej dla każdej długości oraz przekroju przewodu. Liczy się także porównanie z oczekiwaną rezystancją toru i dokumentacją.
Rezystancja izolacji

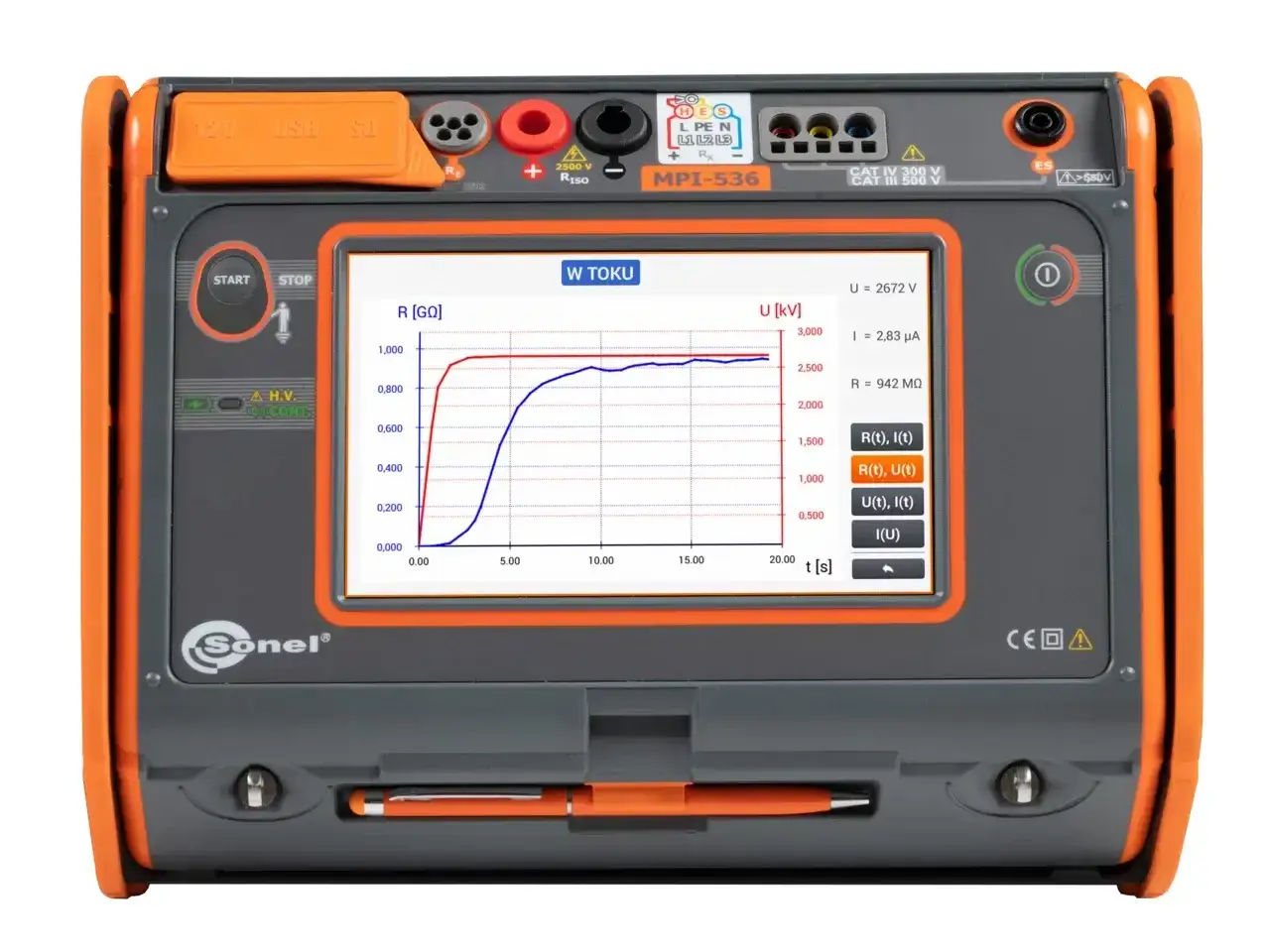

Pomiar izolacji wykonuje się przy odłączonym zasilaniu, zwykle między przewodami czynnymi oraz między przewodami czynnymi a PE. Tester podaje napięcie stałe, dlatego pozostawiony w obwodzie zasilacz, sterownik lub ochronnik przepięciowy może zafałszować wynik albo ulec uszkodzeniu.
Dla wielu obwodów niskiego napięcia stosuje się napięcie probiercze 500 V DC, a wartość około 1 MΩ jest często przyjmowanym minimum dla typowych obwodów instalacyjnych. Nie należy jednak traktować tej liczby jako samodzielnej oceny. Wymagania zależą od rodzaju obwodu, napięcia, urządzeń przyłączonych na stałe i aktualnych zasad sprawdzania.
Niski wynik może oznaczać uszkodzony kabel, wilgoć w puszce, zabrudzenie, nadpalone miejsce albo urządzenie podłączone do przewodów podczas próby. Jeśli rezultat zmienia się po odłączaniu kolejnych odbiorników, nie uznaję tego za problem miernika, tylko szukam konkretnego elementu powodującego upływ.
Polaryzacja i kolejność faz
W obwodach jednofazowych sprawdzam, czy przewód fazowy i neutralny znajdują się we właściwych zaciskach oraz czy przewód ochronny nie został pomylony z innym przewodem. W obwodach trójfazowych dodatkowo kontroluję kolejność faz, ponieważ jej zamiana może odwrócić kierunek obrotów silnika.
To badanie wygląda niepozornie, ale ma duże znaczenie w warsztacie. Błędna kolejność faz może sprawić, że wentylator, pompa albo elektronarzędzie trójfazowe będzie pracować odwrotnie, mimo że napięcia na poszczególnych fazach wydają się prawidłowe.
Impedancja pętli zwarcia
Pomiar impedancji pętli zwarcia sprawdza, czy w razie zwarcia popłynie prąd wystarczający do zadziałania zabezpieczenia w wymaganym czasie. Najczęściej wykonuje się go w najbardziej oddalonym punkcie obwodu, ponieważ tam warunki bywają najmniej korzystne.
Wynik odnoszę do typu i wartości wyłącznika nadprądowego, układu sieci oraz wymaganego czasu samoczynnego wyłączenia. Niższa impedancja zwykle oznacza lepsze warunki zadziałania zabezpieczenia, ale nie można oceniać instalacji wyłącznie na podstawie jednej liczby oderwanej od zastosowanego aparatu.
W obwodach chronionych przez RCD używam funkcji pomiarowej przeznaczonej do pracy bez niepożądanego wyzwalania różnicówki. Jeśli miernik nie ma odpowiedniego trybu, próba może wyłączyć zasilanie albo dać wynik nieprzydatny do oceny.
Test wyłącznika RCD
Przycisk TEST na obudowie RCD jest potrzebny do okresowej kontroli mechanizmu, ale nie zastępuje pomiaru. Tester sprawdza, przy jakim prądzie różnicowym aparat zadziała oraz jak szybko odłączy zasilanie.
W typowej instalacji mieszkaniowej często spotyka się RCD o czułości 30 mA. Przyrząd może wykonywać kilka prób, między innymi bez zadziałania przy części prądu znamionowego oraz zadziałanie przy prądzie znamionowym i wyższych wartościach. Dokładny program zależy od typu wyłącznika, jego producenta i wymagań dla danego obwodu.
Jeżeli RCD zadziała zbyt szybko, zbyt późno albo przy prądzie innym niż przewidziany, nie wystarczy ponownie podnieść dźwigni. Trzeba ustalić, czy przyczyną jest wadliwy aparat, naturalny prąd upływu wielu urządzeń, błąd połączenia neutralnego czy uszkodzenie izolacji.
Przeczytaj również: Silnik krokowy - jak działa i jak dobrać go do projektu?
Pomiar rezystancji uziemienia
Rezystancję uziemienia mierzy się wtedy, gdy instalacja ma uziom lub gdy wymaga tego zakres kontroli. Wynik zależy od rodzaju uziomu, gruntu, wilgotności, temperatury oraz metody pomiarowej, dlatego sama wartość w omach nie mówi jeszcze, czy całość spełnia wymagania.
W przypadku instalacji odgromowej, fotowoltaiki, agregatu lub rozbudowanej instalacji warsztatowej nie próbuję zastępować pomiaru uziemienia pomiarem napięcia w gniazdku. To dwa różne badania, odpowiadające na inne pytania.
Jak interpretować wyniki i znaleźć przyczynę problemu
Największy błąd polega na traktowaniu miernika jak wyroczni. Odczyt trzeba połączyć z informacją o obwodzie, długości przewodów, temperaturze, wilgotności, zabezpieczeniu i podłączonych odbiornikach. Jedna dobra wartość nie potwierdza bezpieczeństwa całej instalacji.
| Objaw | Możliwa przyczyna | Co sprawdzić dalej |
|---|---|---|
| Niska rezystancja izolacji | Wilgoć, uszkodzony przewód, urządzenie elektroniczne w obwodzie | Odłączać odbiorniki i mierzyć odcinki osobno |
| Wysoka impedancja pętli zwarcia | Za długi obwód, luźne połączenie, zbyt mały przekrój przewodu | Punkty pośrednie, zaciski i dobór zabezpieczenia |
| RCD wyzwala bez wyraźnej przyczyny | Prąd upływu, pomieszane przewody neutralne, uszkodzenie odbiornika | Obwody za RCD i urządzenia podłączone na stałe |
| Brak ciągłości PE | Przerwa w przewodzie, luźny zacisk, błędne połączenie w puszce | Cały tor ochronny od gniazda do rozdzielnicy |
| Niestabilny wynik | Luźne sondy, zabrudzenie zacisku, wilgoć albo zmienne obciążenie | Stan przewodów pomiarowych i warunki badania |
Jeżeli wynik jest na granicy, powtarzam pomiar po sprawdzeniu połączeń i warunków środowiskowych. Nie zaokrąglam wartości „na korzyść” instalacji. W protokole zapisuję rzeczywisty odczyt wraz z jednostką i informacją o zastosowanej metodzie.
Najczęstsze błędy podczas pomiarów
- Pomiar rezystancji przy włączonym zasilaniu. To grozi uszkodzeniem miernika i jest niebezpieczne.
- Badanie izolacji bez odłączenia elektroniki. Napięcie probiercze może uszkodzić sterownik, falownik lub ochronnik.
- Uznawanie próbnika za tester bezpieczeństwa. Świecenie wskaźnika nie potwierdza ciągłości PE, jakości izolacji ani prawidłowego działania RCD.
- Brak identyfikacji obwodu. Wynik bez informacji, którego gniazda lub zabezpieczenia dotyczy, szybko traci wartość.
- Pomiar tylko w jednym punkcie. Najdalsze gniazdo często daje mniej korzystny wynik niż punkt przy rozdzielnicy.
- Pomijanie warunków pracy. Wilgoć, wysoka temperatura i podłączone odbiorniki potrafią znacząco zmienić rezultat.
- Brak sprawdzenia miernika. Przyrząd bez aktualnego sprawdzenia lub z uszkodzonymi przewodami może pokazywać wiarygodnie wyglądające, ale błędne liczby.
Z mojego punktu widzenia najbardziej przeceniany jest sam odczyt na wyświetlaczu, a najbardziej niedoceniana pozostaje dokumentacja. Dobry pomiar to nie tylko liczba, lecz także informacja, gdzie, czym, przy jakich warunkach i według jakiego kryterium została uzyskana.
Co powinien zawierać protokół pomiarowy
Protokół powinien pozwolić innej osobie odtworzyć zakres badania i zrozumieć wnioski. Zapisuję w nim adres lub oznaczenie instalacji, datę, zakres pomiarów, identyfikację obwodów, wyniki, jednostki oraz ocenę zgodności.
Dodaję również dane miernika, numer fabryczny lub identyfikacyjny, informacje o jego sprawdzeniu oraz dane osoby wykonującej pomiary. Przy większej instalacji przydatna jest tabela z osobnym wierszem dla każdego obwodu, gniazda lub punktu pomiarowego.
Przy okresowej kontroli budynku zakres powinien uwzględniać między innymi stan połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, izolacji oraz uziemień, jeśli występują. W polskich warunkach kontrole instalacji elektrycznej i piorunochronnej wykonuje się co najmniej raz na 5 lat, a dodatkowe sprawdzenie może być potrzebne po awarii, zalaniu, pożarze, modernizacji lub zmianie sposobu użytkowania pomieszczenia.
Protokół nie naprawia instalacji, ale jasno pokazuje jej stan w dniu badania. Jeżeli wynik jest negatywny, powinien wskazywać obwód i problem wymagający usunięcia, a po naprawie warto wykonać ponowną próbę zamiast pozostawiać stary zapis jako dowód poprawy.
Jak podejść do pomiarów w warsztacie i domu
W domowym warsztacie szczególnie ważne są gniazda używane przez elektronarzędzia, przedłużacze, kompresory, spawarki i ładowarki. Duża liczba urządzeń może powodować sumowanie prądów upływu, dlatego RCD może reagować dopiero po podłączeniu kilku odbiorników, mimo że każdy z nich osobno działa poprawnie.
Przy urządzeniach z silnikiem sprawdzam także kolejność faz, połączenie ochronne obudowy i stan przewodu zasilającego. W przypadku elektronarzędzi klasy I przewód PE musi tworzyć ciągłą drogę aż do dostępnych części przewodzących. Dla urządzeń klasy II brak przewodu ochronnego jest prawidłowy, ale tylko wtedy, gdy urządzenie rzeczywiście ma podwójną izolację i odpowiednie oznaczenie.
Przedłużacz nie powinien być oceniany wyłącznie po tym, czy zasila lampę. Długi, zwinięty lub przeciążony przewód może się nagrzewać, powodować spadek napięcia i pogarszać warunki zadziałania zabezpieczenia. W takim przypadku kontroluję zarówno ciągłość żył, stan izolacji, jak i parametry całego obwodu zasilającego.
Co sprawdzić przed oddaniem instalacji do użytkowania
Po zakończeniu pomiarów przechodzę przez instalację jeszcze raz w trybie funkcjonalnym. Sprawdzam działanie wyłączników, oznaczenia obwodów, poprawność pracy RCD, kierunek obrotów silników oraz to, czy żadne urządzenie nie zostało przypadkowo pozostawione odłączone.
- upewniam się, że wszystkie pokrywy i osłony są zamontowane,
- porządkuję opisy w rozdzielnicy,
- przekazuję użytkownikowi wyniki i zalecenia,
- zachowuję protokół oraz informacje o ewentualnych usterkach,
- po naprawach wykonuję pomiary kontrolne.
Najrozsądniejsza zasada jest prosta: multimetr służy do diagnostyki, a miernik instalacji do potwierdzenia bezpieczeństwa. Gdy badanie dotyczy sieci 230/400 V, rozdzielnicy, uziemienia lub ochrony przeciwporażeniowej, lepiej zlecić je osobie z odpowiednimi kwalifikacjami niż ryzykować błędny pomiar albo porażenie.
Dobrze wykonana kontrola nie kończy się na informacji „jest prąd” lub „RCD nie wybija”. Dopiero komplet oględzin, pomiarów, właściwa interpretacja i czytelny protokół dają wiarygodną odpowiedź, czy instalacja nadaje się do bezpiecznej pracy.
