W warsztacie często decyduje nie sama pojemność, lecz typ kondensatora, jego napięcie, polaryzacja i odporność na tętnienia. W tym artykule porządkuję najważniejsze rodzaje kondensatorów, wyjaśniam ich cechy oraz pokazuję, który wariant sprawdzi się w zasilaczu, filtrze, silniku, układzie audio czy elektronarzędziu.
Najważniejsze informacje o doborze kondensatora
- Ceramiczne są małe, szybkie i świetne do odsprzęgania układów.
- Elektrolityczne oferują dużą pojemność, ale mają polaryzację i ograniczoną trwałość.
- Foliowe wyróżniają się stabilnością, niskimi stratami i odpornością na pracę impulsową.
- Napięcie znamionowe powinno mieć zapas względem napięcia występującego w układzie.
- ESR, prąd tętnień i temperatura często decydują o żywotności bardziej niż sama pojemność.

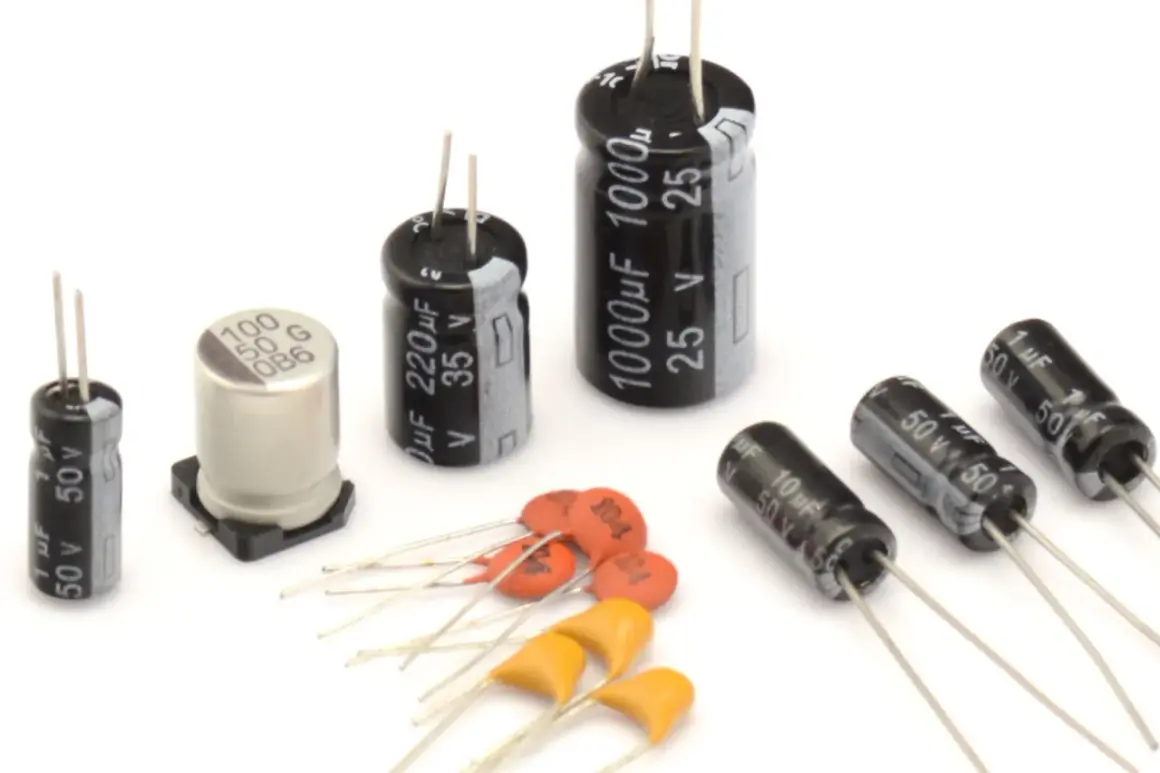

Rodzaje kondensatorów i ich najważniejsze cechy
Kondensator magazynuje ładunek elektryczny i oddaje go wtedy, gdy wymaga tego obwód. W praktyce stosuje się różne konstrukcje, ponieważ jeden element może być zoptymalizowany pod kątem dużej pojemności, inny pod kątem wysokiej częstotliwości, a jeszcze inny pod kątem stabilności parametrów.

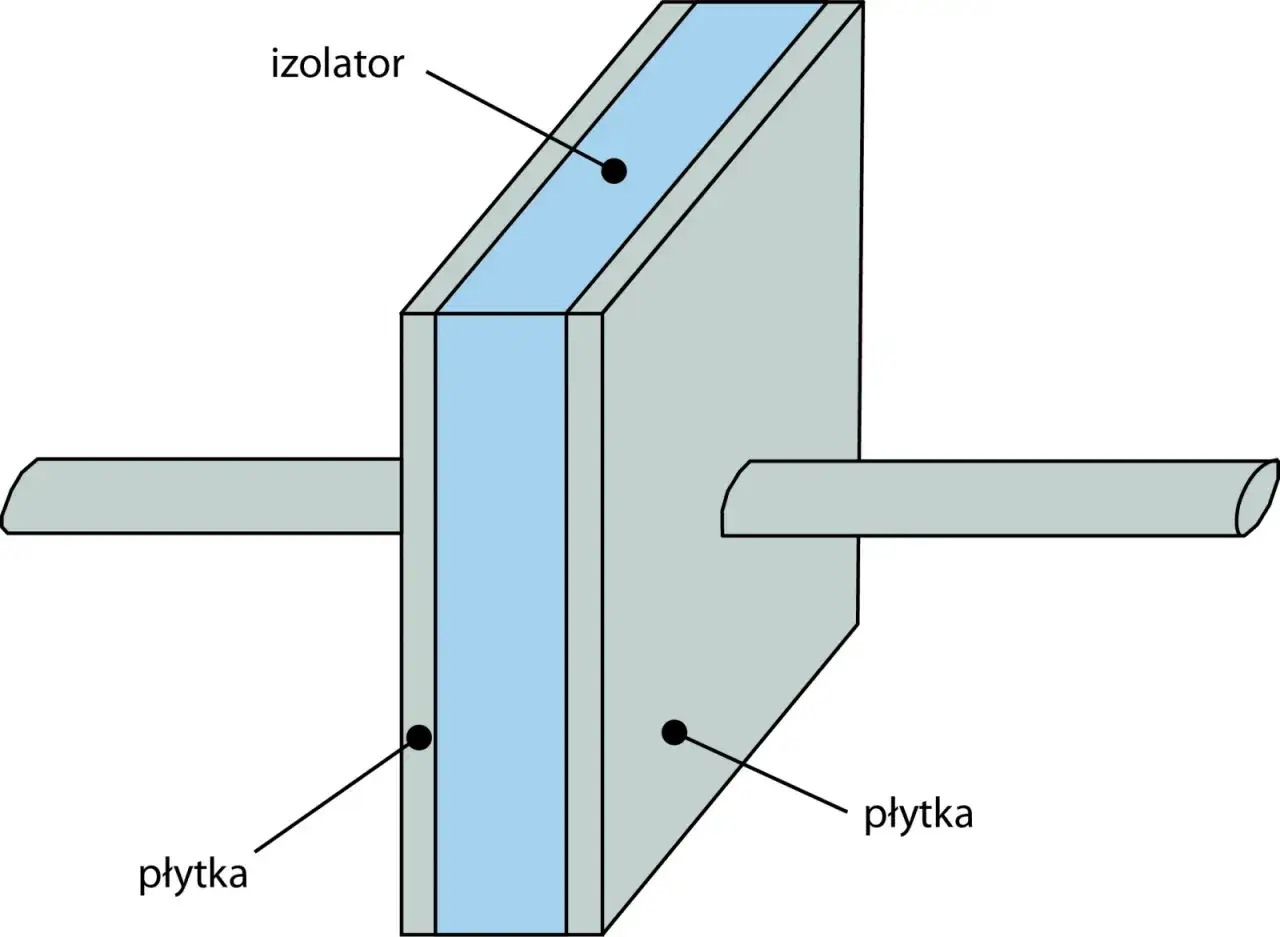

Najczęściej spotykam podział według materiału dielektryka, czyli warstwy izolacyjnej między elektrodami. Znaczenie ma również to, czy element jest polaryzowany, czy może pracować przy napięciu zmiennym w obu kierunkach.
| Typ kondensatora | Największa zaleta | Typowe zastosowanie | Najważniejsze ograniczenie |
|---|---|---|---|
| Ceramiczny | Mały rozmiar i dobre działanie przy wysokiej częstotliwości | Odsprzęganie, filtry, układy cyfrowe i RF | Zmiana pojemności z napięciem i temperaturą w części odmian |
| Elektrolityczny aluminiowy | Duża pojemność przy niskiej cenie | Zasilacze, prostowniki, układy buforujące | Polaryzacja, starzenie elektrolitu, wyższe ESR |
| Tantalowy | Duża pojemność w małej obudowie i stabilne parametry | Elektronika przenośna i układy zasilania | Wrażliwość na przepięcia i odwrotne podłączenie |
| Foliowy | Niskie straty i dobra stabilność | Audio, snubbery, filtry, silniki i energoelektronika | Większe gabaryty przy tej samej pojemności |
| Superkondensator | Bardzo duża pojemność | Podtrzymanie energii i krótkie cykle ładowania | Niskie napięcie pojedynczego ogniwa i duży prąd upływu |
Kondensatory ceramiczne
W kondensatorach ceramicznych dielektrykiem jest ceramika. Najpopularniejsze są wielowarstwowe elementy MLCC, często spotykane jako niewielkie prostokątne komponenty SMD. W elektronice cyfrowej kondensator o wartości 100 nF umieszczony blisko wyprowadzeń układu scalonego pomaga ograniczać szybkie zakłócenia zasilania.
Trzeba jednak odróżnić stabilne odmiany, takie jak C0G lub NP0, od popularnych materiałów X7R i Y5V. Te drugie pozwalają uzyskać większą pojemność, ale ich rzeczywista wartość może wyraźnie zmieniać się pod wpływem temperatury i przyłożonego napięcia. Do filtrów precyzyjnych wybieram stabilniejsze dielektryki, a do zwykłego odsprzęgania zasilania najczęściej wystarcza X7R.
Kondensatory elektrolityczne
Elektrolity aluminiowe są podstawą wielu zasilaczy. Zapewniają pojemności od kilku do tysięcy mikrofaradów, dlatego dobrze wygładzają napięcie po prostowaniu i przejmują krótkotrwałe spadki obciążenia. Ich obudowa zwykle ma oznaczenie minusa, a dłuższa końcówka nowego elementu często wskazuje plus.
Nie wolno podłączać ich odwrotnie. W najlepszym przypadku kondensator szybko się uszkodzi, a w gorszym może się przegrzać i rozerwać. Wymieniając element w zasilaczu elektronarzędzia, zwracam uwagę nie tylko na pojemność i napięcie, lecz także na temperaturę 105°C oraz dopuszczalny prąd tętnień.
Kondensatory tantalowe i polimerowe
Kondensatory tantalowe są małe i mają dobre parametry w układach niskonapięciowych, ale źle znoszą przepięcia, udary prądowe oraz pomyłki montażowe. Nie traktowałbym ich jako bezpośredniego zamiennika każdego elektrolitu aluminiowego.
Odmiany polimerowe wykorzystują stały elektrolit przewodzący. Zwykle oferują niższe ESR, czyli mniejszą rezystancję szeregową, dzięki czemu lepiej radzą sobie z szybkimi zmianami obciążenia. Spotyka się je między innymi w płytach głównych, przetwornicach i kompaktowych zasilaczach.
Foliowe, zmienne i specjalistyczne konstrukcje
Kondensatory foliowe wykorzystują folię z tworzywa sztucznego, na przykład polipropylenu lub poliestru. Są bezpolaryzacyjne, więc mogą pracować z napięciem przemiennym. W praktyce cenione są za małe straty, stabilność i odporność na impulsy, choć zazwyczaj zajmują więcej miejsca niż ceramiczne lub elektrolityczne.
Polipropylen dobrze sprawdza się w filtrach, układach impulsowych, obwodach rezonansowych i tłumieniu przepięć. Kondensatory foliowe klasy X i Y stosuje się w filtrach przeciwzakłóceniowych podłączonych do sieci, ale tutaj nie wolno używać przypadkowych zamienników. Element musi mieć odpowiednią klasę bezpieczeństwa.
Kondensatory rozruchowe i pracy silnika
W silnikach jednofazowych spotyka się kondensatory pracy oraz rozruchowe. Kondensator pracy pozostaje w obwodzie przez cały czas działania silnika i powinien być przystosowany do napięcia przemiennego. Kondensator rozruchowy pracuje tylko krótko, zapewniając dodatkowy moment potrzebny do wystartowania silnika.
Jeżeli silnik buczy, wolno nabiera obrotów albo wyłącza zabezpieczenie, zużyty kondensator jest jednym z pierwszych podejrzanych. Nie dobieram go jednak wyłącznie po wyglądzie. Liczą się mikrofarady, napięcie AC, sposób pracy oraz wymiary wyprowadzeń.
Kondensatory zmienne i trymery
Kondensator zmienny pozwala regulować pojemność mechanicznym pokrętłem. Stosuje się go głównie w starszych odbiornikach radiowych, obwodach strojenia i układach pomiarowych. Trymer ma mniejszy zakres regulacji i służy raczej do jednorazowego dostrojenia urządzenia podczas uruchamiania.
Współczesne układy często zastępują je warikapami, czyli diodami, których pojemność zmienia się wraz z napięciem. To rozwiązanie pozwala sterować częstotliwością elektronicznie, ale wymaga odpowiedniego napięcia polaryzacji i nie zastępuje klasycznego kondensatora w każdym obwodzie.
Przeczytaj również: Jak obliczyć napięcie? Wzory, spadki i pomiar multimetrem
Superkondensatory
Superkondensatory mają pojemności liczone nawet w faradach, dlatego mogą przechowywać znacznie więcej energii niż typowe elementy ceramiczne. Wykorzystuje się je do krótkiego podtrzymania pamięci, odzysku energii lub wspomagania zasilania podczas chwilowych obciążeń.
Pojedyncze ogniwo ma zwykle napięcie około 2,7 V, więc przy wyższych napięciach trzeba łączyć kilka elementów i kontrolować równoważenie napięć. Nie należy oczekiwać, że superkondensator zastąpi akumulator w długotrwałym zasilaniu.
Parametry ważniejsze niż sama pojemność
Oznaczenie 1000 µF nie mówi jeszcze, czy dany element będzie dobry do konkretnego układu. Zanim wybiorę zamiennik, sprawdzam kilka parametrów, ponieważ niewłaściwy kondensator może działać przez chwilę, a potem szybko stracić pojemność albo się przegrzać.
- Pojemność określa ilość ładunku, jaką element może zgromadzić. W prostym filtrze zasilacza większa wartość zwykle lepiej wygładza napięcie, ale zwiększa prąd ładowania.
- Napięcie znamionowe musi być wyższe od maksymalnego napięcia występującego w obwodzie. Zapas rzędu 20-30% jest rozsądny, o ile nie powoduje problemów z rozmiarem lub parametrami.
- Tolerancja informuje, jak bardzo rzeczywista pojemność może różnić się od nominalnej. W układach czasowych lub rezonansowych ma większe znaczenie niż w zwykłym odsprzęganiu.
- ESR opisuje straty wynikające z rezystancji wewnętrznej. Niskie ESR jest szczególnie ważne w przetwornicach, zasilaczach impulsowych i układach dużego prądu.
- Prąd tętnień mówi, jak duży zmienny prąd może płynąć przez kondensator bez nadmiernego nagrzewania.
- Temperatura pracy wpływa na trwałość. W zasilaczu pracującym blisko źródła ciepła element 105°C będzie bezpieczniejszym wyborem niż wersja 85°C.
- Polaryzacja decyduje, czy kondensator można podłączyć w dowolnym kierunku. Ceramiczne i foliowe są zwykle bezpolaryzacyjne, elektrolityczne najczęściej nie.
W przypadku kondensatora elektrolitycznego często spotyka się zasadę, że wzrost temperatury o około 10°C może skrócić przewidywaną żywotność. Nie jest to gwarancja konkretnego czasu pracy, ale dobrze pokazuje, dlaczego chłodzenie i właściwy prąd tętnień mają tak duże znaczenie.
Jak dobrać kondensator do konkretnego układu
Dobór zaczynam od funkcji elementu, a dopiero później patrzę na pojemność. Kondensator filtrujący zasilanie, element tłumiący zakłócenia i kondensator pracy silnika mogą mieć podobne oznaczenia, ale wymagają zupełnie innych właściwości.
| Zastosowanie | Najczęściej sprawdza się | Na co uważać |
|---|---|---|
| Odsprzęganie układu scalonego | Ceramiczny 100 nF, czasem dodatkowo 1-10 µF | Krótka ścieżka do pinów zasilania i odpowiednie napięcie |
| Wygładzanie zasilacza | Elektrolityczny aluminiowy o dużej pojemności | Polaryzacja, ESR, prąd tętnień i temperatura |
| Filtr audio | Foliowy lub elektrolityczny zależnie od miejsca w obwodzie | Napięcie, tolerancja i prąd upływu |
| Układ impulsowy | Ceramiczny MLCC, foliowy lub elektrolit low ESR | ESR, ESL, częstotliwość pracy i nagrzewanie |
| Silnik jednofazowy | Kondensator pracy albo rozruchowy do AC | Nie stosować zwykłego elektrolitu DC zamiast elementu silnikowego |
| Filtr sieciowy | Kondensator foliowy klasy X lub Y | Wymagana klasa bezpieczeństwa i napięcie pracy |
Przy naprawie staram się zachować pojemność możliwie bliską oryginałowi. Niewielkie zwiększenie napięcia znamionowego zwykle nie szkodzi, ale zwiększenie pojemności w obwodzie zasilacza może podnieść prąd startowy i obciążyć mostek prostowniczy lub bezpiecznik.
W elektronarzędziach szczególnie ważne są drgania, temperatura i praca impulsowa. Kondensator przeznaczony do delikatnego układu sterowania nie musi wytrzymać warunków panujących przy silniku komutatorowym, gdzie występują zakłócenia i gwałtowne zmiany prądu.
Najczęstsze błędy przy wymianie i pomiarach
Najczęstsza pomyłka polega na wstawieniu elementu o właściwej pojemności, ale nieodpowiednim przeznaczeniu. Przykładem jest użycie zwykłego kondensatora elektrolitycznego w miejscu kondensatora foliowego pracującego przy napięciu przemiennym. Taki zamiennik może szybko ulec uszkodzeniu.
Drugi błąd to pomiar elementu bez odłączenia go od układu. Pozostałe komponenty mogą zafałszować wynik, a naładowany kondensator stanowi zagrożenie dla miernika. Przed pomiarem odłączam zasilanie, rozładowuję element przez odpowiedni rezystor i dopiero wtedy sprawdzam pojemność lub ESR.
- Nie zwieraj dużego kondensatora śrubokrętem. Powstaje łuk elektryczny, który może uszkodzić ścieżki i narzędzie.
- Nie ufaj wyłącznie wyglądowi. Kondensator może być spuchnięty, ale równie często traci parametry bez widocznych śladów.
- Nie montuj elektrolitu odwrotnie, nawet na krótki test.
- Nie zamieniaj kondensatora klasy X lub Y zwykłym elementem o podobnej pojemności.
- Nie skracaj wyprowadzeń tak mocno, aby element był naprężony mechanicznie.
W pomiarze pojemności wynik może wyglądać poprawnie, mimo że kondensator ma zbyt wysokie ESR. Dlatego w zasilaczach i przetwornicach przydaje się miernik ESR albo wymiana testowa na element o potwierdzonych parametrach. Czasem właśnie ten prosty test szybciej wskazuje przyczynę niestabilnej pracy niż sama kontrola pojemności.
Dobry wybór zaczyna się od funkcji, nie od ceny
Najtańszy kondensator nie zawsze jest oszczędnością. W prostym układzie może wystarczyć podstawowa wersja, ale przy wysokiej temperaturze, dużym prądzie tętnień lub pracy impulsowej lepiej kupić element o wyższej trwałości i niskim ESR.
Jeżeli mam zapamiętać jedną zasadę, brzmi ona tak: najpierw określam, co kondensator robi w obwodzie, później sprawdzam napięcie, temperaturę, polaryzację i prąd tętnień, a dopiero na końcu wybieram konkretny model. Takie podejście ogranicza liczbę awarii i jest znacznie pewniejsze niż dobieranie części wyłącznie po wartości zapisanej na obudowie.
