Gdy element pęka, wygina się albo zaczyna trwale odkształcać, sam wybór „mocnego” materiału nie zawsze wyjaśnia problem. Wytrzymałość materiału zależy od rodzaju obciążenia, kształtu części, jakości obróbki i warunków pracy. Poniżej pokazuję, jak rozumieć najważniejsze parametry, czym różnią się poszczególne rodzaje obciążeń i jak rozsądnie ocenić materiał w warsztacie.
Od czego naprawdę zależy bezpieczne obciążenie elementu
- Wytrzymałość oznacza zdolność do przenoszenia naprężeń bez pęknięcia lub utraty wymaganych właściwości.
- Granica plastyczności mówi, kiedy odkształcenie przestaje być odwracalne.
- Ten sam materiał może zachować się zupełnie inaczej przy rozciąganiu, zginaniu, skręcaniu i obciążeniu udarowym.
- O wyniku często decydują otwory, ostre naroża, rysy, gwinty i jakość spoin, a nie tylko gatunek materiału.
- Do odpowiedzialnych elementów potrzebne są dane z karty materiałowej, obliczenia i odpowiedni współczynnik bezpieczeństwa.
Co naprawdę oznacza odporność na obciążenie
W najprostszym ujęciu materiał jest wytrzymały wtedy, gdy potrafi przenieść określone obciążenie bez pęknięcia, rozdzielenia albo trwałej utraty kształtu. Nie chodzi jednak wyłącznie o maksymalną siłę. Liczy się także to, jak długo działa obciążenie, w którym miejscu się pojawia i czy element ma zachować pierwotny wymiar.
Podstawowym pojęciem jest naprężenie. Dla prostego rozciągania można je przybliżyć wzorem σ = F / A, gdzie F oznacza siłę, a A pole przekroju. Wynik podaje się najczęściej w megapaskalach, przy czym 1 MPa = 1 N/mm². Z tego powodu pręt o większym przekroju może przenieść większą siłę, nawet jeśli wykonano go z dokładnie tego samego materiału.
Trzeba też odróżnić wytrzymałość od sztywności. Stal jest znacznie sztywniejsza od aluminium, ponieważ jej moduł Younga wynosi zwykle około 190-210 GPa, a dla aluminium około 69 GPa. Sztywność opisuje podatność na ugięcie, natomiast wytrzymałość określa, kiedy pojawi się uszkodzenie. Element może więc być wystarczająco mocny, ale zbyt wiotki do konkretnego zastosowania.
W praktyce warsztatowej często widzę błąd polegający na utożsamianiu twardości z wytrzymałością. Twardy materiał dobrze opiera się wciskaniu lub zarysowaniu, lecz może być kruchy i nagle pęknąć. Z kolei materiał bardziej miękki może znosić uderzenia i odkształcać się bez gwałtownego zniszczenia.
Rodzaj obciążenia zmienia wynik
Nie istnieje jedna uniwersalna liczba opisująca zachowanie materiału. Próba rozciągania jest bardzo przydatna, ale nie odpowiada na wszystkie pytania, które pojawiają się przy projektowaniu uchwytu, osi, imadła czy wspornika.
| Rodzaj obciążenia | Co dzieje się z elementem | Przykład warsztatowy |
|---|---|---|
| Rozciąganie | Siły odsuwają od siebie końce elementu. | Cięgno, śruba, linka, pręt gwintowany |
| Ściskanie | Siły zbliżają końce i mogą doprowadzić do zgniecenia albo wyboczenia. | Słupek, rozpórka, kolumna |
| Zginanie | Jedna strona przekroju jest rozciągana, a druga ściskana. | Wspornik półki, ramię dźwigni, belka |
| Ścinanie | Warstwy materiału przesuwają się względem siebie. | Sworzeń, nit, trzpień, śruba pracująca poprzecznie |
| Skręcanie | Moment obrotowy powoduje naprężenia styczne. | Wałek, końcówka napędowa, trzpień narzędzia |
| Udar | Duża energia jest przekazywana w bardzo krótkim czasie. | Uderzenie młotkiem, spadający element, klucz udarowy |
| Zmęczenie | Powtarzalne cykle mogą zainicjować pęknięcie nawet przy obciążeniu niższym od granicznego. | Oś obracająca się, sprężyna, ramię mechanizmu |
Szczególnie zdradliwe jest zginanie. W tym przypadku liczy się nie tylko pole przekroju, ale również jego wysokość i sposób ułożenia. Płaskownik ustawiony pionowo może być wielokrotnie sztywniejszy niż ten sam płaskownik położony płasko. Dlatego przy wspornikach i ramach geometria często daje większy efekt niż zmiana gatunku stali.
Przy obciążeniach cyklicznych dochodzi zmęczenie materiału. Element nie musi zostać przeciążony jednorazowo, aby pęknąć. Wystarczy tysiące albo miliony powtarzających się cykli, szczególnie gdy w detalu znajduje się karb, rysa lub niewłaściwie wykonany otwór.
Jak odczytywać najważniejsze parametry
Granica plastyczności i wytrzymałość na rozciąganie

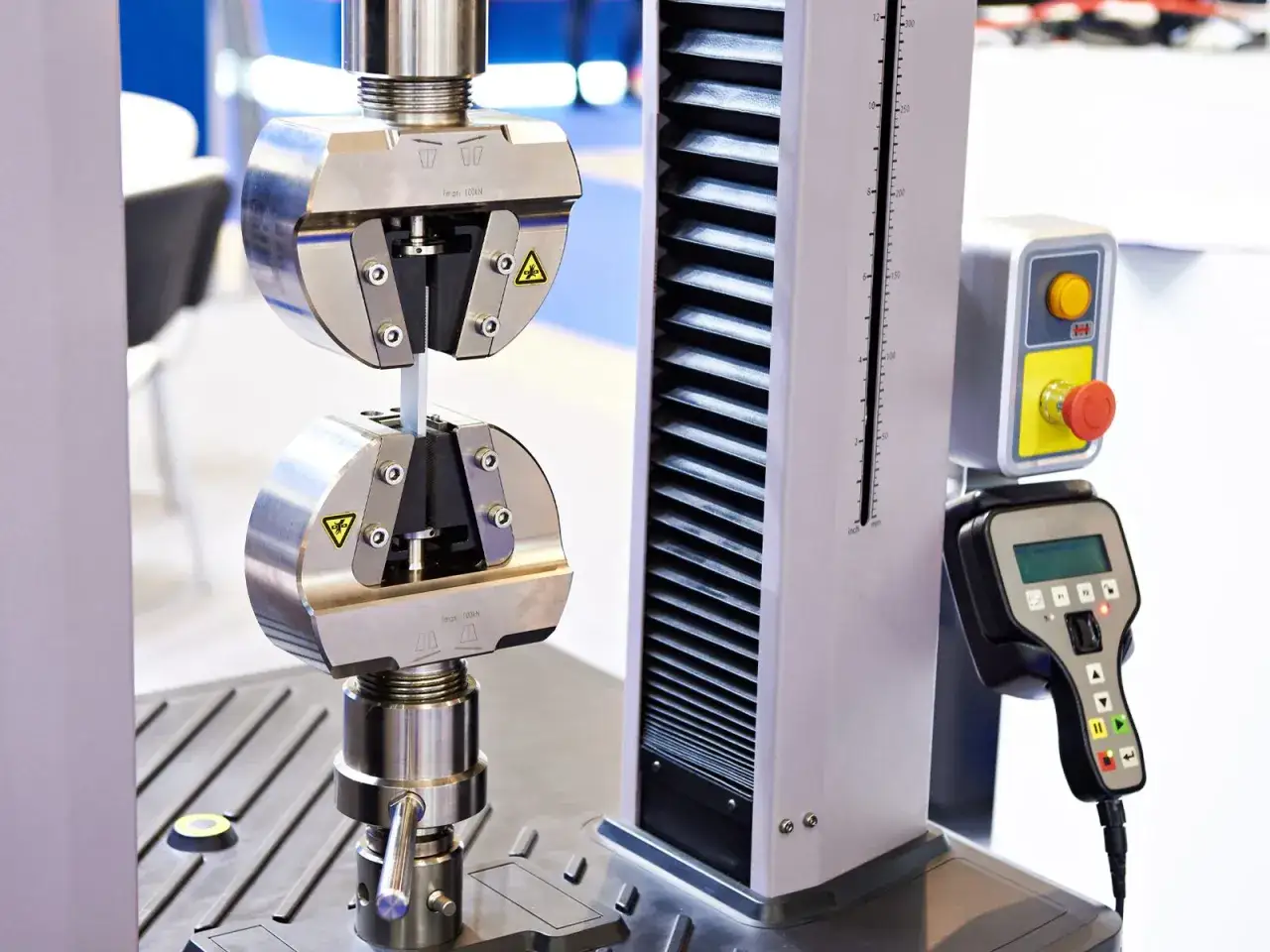

Podczas statycznej próby rozciągania próbka jest obciążana aż do zerwania, a maszyna rejestruje zależność między siłą i odkształceniem. Z takiego badania otrzymuje się między innymi granicę plastyczności Re lub Rp0,2, wytrzymałość na rozciąganie Rm oraz wydłużenie przy zerwaniu.
Granica plastyczności oznacza moment, w którym materiał zaczyna odkształcać się trwale. Po zdjęciu obciążenia nie wróci już całkowicie do wcześniejszego kształtu. Rm jest natomiast maksymalnym naprężeniem osiągniętym w próbie rozciągania. W konstrukcji zwykle nie powinno się dopuszczać do pracy blisko tej wartości, ponieważ element ma już wtedy bardzo mały zapas bezpieczeństwa.
Plastyczność, kruchość i udarność
Wydłużenie przy zerwaniu informuje, jak dużo materiał może się odkształcić przed pęknięciem. Wysoka wartość zwykle oznacza większą plastyczność, czyli zdolność do ostrzegawczego odkształcenia. Materiał kruchy może natomiast pęknąć nagle, bez wyraźnego wygięcia.
Udarność opisuje zachowanie przy szybkim przekazaniu energii. To ważne przy narzędziach, uchwytach i częściach pracujących na mrozie. Stal, która dobrze znosi obciążenie statyczne w temperaturze pokojowej, może mieć znacznie gorszą odporność na pękanie w niskiej temperaturze.
Twardość i moduł sprężystości
Twardość mierzy się między innymi metodami Brinella, Rockwella lub Vickersa. Dla niektórych stali można na tej podstawie orientacyjnie oszacować wytrzymałość na rozciąganie, ale nie jest to uniwersalna reguła dla aluminium, tworzyw, odlewów i materiałów o niejednorodnej strukturze.
Moduł sprężystości mówi, jak bardzo materiał ugnie się pod danym naprężeniem. Dla orientacji wynosi około 11 GPa dla drewna dębowego, około 30 GPa dla betonu, około 69 GPa dla aluminium i około 200 GPa dla stali. Te wartości pomagają zrozumieć, dlaczego cienka stalowa blacha i grubszy element aluminiowy mogą mieć podobną sztywność, mimo różnej masy.
Materiał to dopiero połowa decyzji
W katalogu można znaleźć imponujące parametry, ale gotowy element rzadko zachowuje się tak jak idealna próbka laboratoryjna. Na wynik wpływają stan powierzchni, kierunek walcowania, obróbka cieplna, spawy, wilgoć i temperatura.
Kształt i koncentracja naprężeń
Ostry narożnik, nagła zmiana grubości albo otwór blisko krawędzi skupiają naprężenia w małej strefie. Właśnie tam może rozpocząć się pęknięcie. Zaokrąglenie przejścia, większa podkładka lub odsunięcie otworu często poprawiają trwałość bardziej niż zastosowanie droższego materiału.
Rysy po cięciu tarczą, głębokie ślady po imadle i zadziory również mają znaczenie. Nie każda rysa od razu osłabi część, ale w elemencie pracującym cyklicznie staje się miejscem startu pęknięcia. Po obróbce krawędzie powinny być oczyszczone i, jeśli konstrukcja na to pozwala, lekko sfazowane.
Obróbka cieplna i spawanie
Hartowanie może znacząco zwiększyć twardość, lecz często zmniejsza odporność na uderzenia i zwiększa ryzyko pękania. Odpuszczanie służy między innymi do ograniczenia kruchości po hartowaniu. Bez znajomości gatunku stali i parametrów procesu trudno bezpiecznie przewidzieć efekt podgrzewania.
Spawanie zmienia strukturę materiału w pobliżu spoiny. Powstaje strefa wpływu ciepła, w której właściwości mogą różnić się od właściwości rodzimej blachy. Przy odpowiedzialnych ramach i uchwytach liczy się nie tylko sama spoina, ale też jej kształt, wtopienie, przygotowanie krawędzi i brak podtopień.
Przeczytaj również: Jak łączyć profile aluminiowe? Metody, montaż i błędy
Temperatura, korozja i zużycie
Wysoka temperatura może obniżyć nośność i wywołać pełzanie, czyli powolne odkształcanie pod stałym obciążeniem. Niska temperatura bywa groźna dla materiałów podatnych na kruche pękanie. Korozja z kolei zmniejsza przekrój elementu i tworzy wżery działające jak karby.
Dlatego śruba pracująca na zewnątrz, oś w wilgotnym warsztacie i uchwyt narażony na olej wymagają innego podejścia niż suchy element wewnątrz obudowy. Sama informacja, że detal jest wykonany ze stali, to zdecydowanie za mało.
Jak sprawdzić materiał przed wykonaniem części
W prostych pracach można działać metodycznie bez budowania laboratorium. Ja zaczynam od określenia funkcji elementu, a dopiero potem wybieram materiał. Pozwala to uniknąć sytuacji, w której ktoś kupuje najtwardszy dostępny pręt, choć problemem jest tak naprawdę zbyt mały przekrój albo niewłaściwy sposób podparcia.
- Określ obciążenie. Zapisz, czy element będzie rozciągany, ściskany, zginany, skręcany, uderzany czy obciążany cyklicznie.
- Oszacuj siłę i moment. Uwzględnij ciężar, siłę operatora, drgania oraz możliwe przeciążenie. Dla narzędzi ręcznych przyjęcie samej masy elementu często daje zbyt optymistyczny wynik.
- Sprawdź przekrój i punkty osłabienia. Zmierz grubość po wykonaniu otworów, rowków i gwintów, ponieważ to one wyznaczają najsłabsze miejsce.
- Dobierz parametr do zadania. Przy ugięciu potrzebujesz sztywności, przy udarze udarności, a przy wielokrotnych cyklach danych zmęczeniowych.
- Uwzględnij zapas bezpieczeństwa. Nie traktuj wartości katalogowej jako dopuszczalnego obciążenia roboczego. Warunki pracy i niepewność pomiaru powinny obniżyć przyjętą wartość.
- Zweryfikuj prototyp. Obejrzyj odkształcenia, luzy i ślady pęknięć po kontrolowanym teście. Nie testuj w ten sposób elementów, których awaria może spowodować obrażenia.
Do sprawdzenia nieznanej stali może przydać się pomiar twardości, analiza składu albo profesjonalna próba rozciągania. Test młotkiem czy ocena koloru iskier ze szlifierki może dać pewną wskazówkę, ale nie zastępuje identyfikacji materiału. W przypadku osi, elementów podnośnika, uchwytów bezpieczeństwa i części wirujących potrzebne są dane producenta lub obliczenia wykonane przez osobę z odpowiednimi kwalifikacjami.
Warto też pamiętać, że zwiększanie grubości nie zawsze rozwiązuje problem. Przy belce zginanej korzystniejsza może być zmiana wysokości przekroju, dodanie żebra albo skrócenie ramienia. To zwykle tańsze i lżejsze niż przejście na bardziej wytrzymały, ale trudniejszy w obróbce materiał.
Najlepszy materiał nie zastąpi dobrego detalu
Najpewniejszy wybór zaczyna się od rozpoznania rzeczywistego obciążenia, a nie od samej nazwy stali, aluminium czy tworzywa. W warsztacie największą różnicę robią często proste rzeczy: większy przekrój, łagodne przejścia, brak rys, poprawnie wykonana spoina i ochrona przed korozją.
Jeżeli element ma pracować blisko granicy możliwości albo jego pęknięcie mogłoby kogoś zranić, nie opieram decyzji na wyglądzie, twardości „na dotyk” ani pojedynczym parametrze z katalogu. Bezpieczny detal to połączenie właściwego materiału, geometrii, technologii wykonania i zapasu obciążenia, a nie zwycięstwo jednej cechy nad wszystkimi pozostałymi.
