Stajesz przy stanowisku spawalniczym i widzisz kilka podobnych butli, ale nie masz pewności, która zawiera tlen, argon albo acetylen? Kolory butli gazowych pomagają szybko ocenić właściwości gazu, jednak przy podłączaniu reduktora najważniejsze są etykieta, piktogramy i zgodność osprzętu. Poniżej wyjaśniam, jak czytać oznaczenia używane w polskich warsztatach oraz jak uniknąć pomyłek przy spawaniu i lutowaniu.
Najpierw sprawdź etykietę, potem kolor i osprzęt
- Kolor czaszy wskazuje przede wszystkim właściwości gazu, a nie zawsze jego dokładną nazwę.
- Tlen techniczny ma zwykle niebieski korpus i białą czaszę.
- Acetylen rozpoznasz po kasztanowej butli, a argon po ciemnozielonej czaszy.
- Dwutlenek węgla najczęściej znajduje się w szarej butli z szarą czaszą.
- Etykieta i nalepki ostrzegawcze są ważniejsze niż sam kolor.
- LPG nie podlega kodowaniu według PN-EN 1089-3.
Co naprawdę oznacza kolor na butli

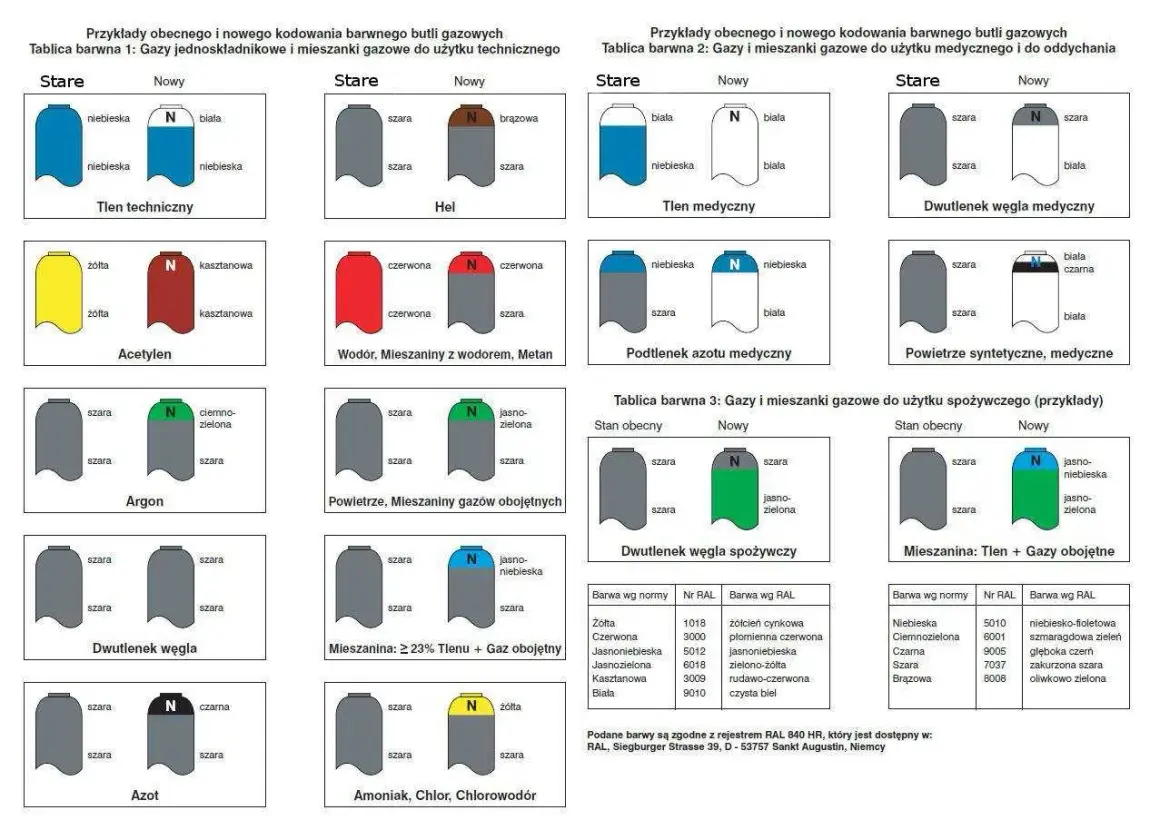

Podstawą europejskiego systemu jest norma PN-EN 1089-3:2011. Barwa ma charakter pomocniczy i informuje głównie o właściwościach fizykochemicznych gazu, na przykład o tym, czy jest palny, utleniający albo obojętny.
Oznaczenie znajduje się przede wszystkim na czaszy butli, czyli zaokrąglonej górnej części przy zaworze. Korpus może mieć kolor ustalony przez producenta lub dostawcę. W Polsce często stosuje się niebieski korpus dla tlenu, szary dla większości gazów technicznych i kasztanowy dla acetylenu, ale nie należy traktować tego jako jedynej reguły.
Najważniejsza zasada jest prosta. Jeżeli kolor nie zgadza się z etykietą albo etykieta jest nieczytelna, nie podłączam butli i nie próbuję zgadywać jej zawartości. Sama farba nie daje wystarczającej pewności, szczególnie gdy butla była przemalowana, mocno zabrudzona lub pochodzi od zagranicznego dostawcy.
Tlen, acetylen, argon i CO2 w warsztacie

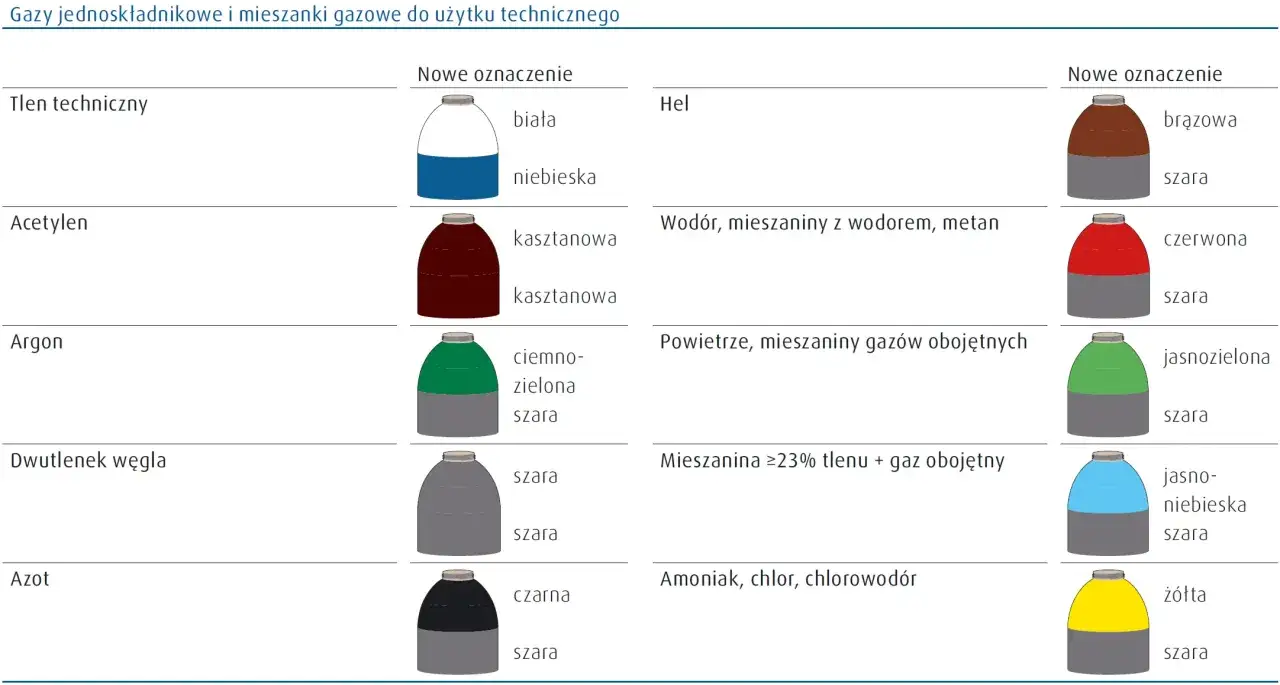

Poniższe zestawienie dotyczy typowych butli z gazami technicznymi spotykanych przy spawaniu, cięciu i lutowaniu w Polsce. Odcień może się nieznacznie różnić w zależności od producenta, dlatego traktuj tabelę jako pierwszą wskazówkę, a nie zamiennik etykiety.
| Gaz | Typowy kolor korpusu | Kolor czaszy | Najczęstsze zastosowanie |
|---|---|---|---|
| Tlen techniczny | Niebieski, RAL 5015 | Biała, RAL 9010 | Cięcie tlenowe, spawanie i lutowanie płomieniowe |
| Acetylen | Kasztanowy, RAL 3009 | Kasztanowa, RAL 3009 | Palniki acetylenowo-tlenowe, lutowanie twarde |
| Argon | Szary, RAL 7037 | Ciemnozielona, RAL 6001 | Spawanie TIG oraz mieszanki do MIG/MAG |
| Dwutlenek węgla | Szary, RAL 7037 | Szara, RAL 7037 | Osłona łuku w metodzie MAG i piwowarstwo |
| Azot | Szary | Czarna, RAL 9005 | Przedmuchy, próby szczelności i zastosowania techniczne |
| Mieszanki spawalnicze | Zwykle szary | Oznaczenie zależne od właściwości składników | MIG/MAG, TIG i specjalistyczne procesy spawania |
Tlen nie jest paliwem, ale intensywnie podtrzymuje spalanie. Dlatego nie wolno smarować jego zaworu ani reduktora przypadkowym olejem. Nawet niewielkie zanieczyszczenie tłuszczem może przy wysokim stężeniu tlenu doprowadzić do gwałtownego zapłonu.
Acetylen wyróżnia się nie tylko kolorem. Butla zawiera specjalną masę porowatą i rozpuszczalnik, dlatego powinna stać pionowo i stabilnie. Argon jest gazem obojętnym, czyli nie podtrzymuje spalania, ale w małym, słabo wentylowanym pomieszczeniu może wypierać tlen. CO2 zachowuje się podobnie pod względem ryzyka uduszenia, mimo że kojarzy się głównie z gazem osłonowym.
Jak czytać butlę przed podłączeniem reduktora
Przed rozpoczęciem pracy wykonuję zawsze tę samą krótką kontrolę. Zajmuje mniej niż minutę, a pozwala wychwycić błędy, których sam kolor nie pokaże.
- Odczytaj nazwę gazu i jego wzór z etykiety. Szukaj oznaczeń takich jak O2, Ar, CO2 albo C2H2.
- Sprawdź piktogramy zagrożeń. Czerwona obwódka z symbolem płomienia oznacza gaz palny, a symbol płomienia nad okręgiem wskazuje właściwości utleniające.
- Porównaj kolor czaszy z opisem na etykiecie. Rozbieżność traktuj jako sygnał do wstrzymania pracy.
- Dobierz właściwy reduktor do konkretnego gazu, ciśnienia i rodzaju przyłącza. Reduktor do CO2 nie jest automatycznie odpowiedni do tlenu.
- Obejrzyj zawór, uszczelkę i wąż. Pęknięcia, ślady oleju, korozja lub nieszczelność wykluczają bezpieczne użycie.
- Sprawdź oznaczenia legalizacyjne i stan badania. Jeśli termin lub identyfikacja butli budzą wątpliwości, skontaktuj się z dostawcą.
Nie myl ciśnienia wskazywanego przez manometr z ilością gazu w butli. W przypadku gazów sprężonych spadek ciśnienia często daje przybliżoną informację o zużyciu, ale dla gazów skroplonych, takich jak CO2, odczyt może długo pozostawać podobny. Kolor reduktora i wskazanie manometru nie potwierdzają rodzaju gazu.
Przy tlenie używam wyłącznie czystego, przeznaczonego do tego osprzętu. Przy acetylenu zwracam uwagę na kompatybilność zaworu, reduktora i przewodów, bo improwizowane przejściówki są szczególnie złym pomysłem. Butlę trzeba zabezpieczyć przed przewróceniem, a po zakończeniu pracy zamknąć zawór i odciążyć instalację zgodnie z instrukcją urządzenia.
Dlaczego mieszanki i LPG wymagają ostrożności
W zakładach spawalniczych często używa się mieszanek argonu z CO2, a czasem także mieszanek z tlenem, helem lub wodorem. Ich oznaczenie może obejmować kilka barw na czaszy albo kolorowe pierścienie, ponieważ system sygnalizuje właściwości poszczególnych składników.
Nie próbuj odczytywać proporcji mieszanki z samego koloru. Informację typu Ar 82% + CO2 18% znajdziesz na etykiecie lub karcie produktu. To istotne, ponieważ inny skład zmienia stabilność łuku, ilość odprysków, penetrację i wygląd spoiny. W praktyce dobranie właściwej mieszanki potrafi dać większą poprawę niż sama zmiana parametrów prądu.
Norma PN-EN 1089-3 nie obejmuje butli z gazem LPG, czyli między innymi propanem i butanem. Ich kolorystyka może wynikać z praktyki konkretnego dostawcy, rodzaju zbiornika albo przeznaczenia. Butli LPG nie należy więc identyfikować według tabeli stosowanej do tlenu, argonu czy acetylenu.
Podobna ostrożność dotyczy butli sprowadzanych z innych krajów. Systemy barwne nie wszędzie są identyczne, a część cylindryczna może mieć inny kolor niż w polskiej praktyce. Przy obcej butli pierwszeństwo zawsze ma czytelna etykieta i dokumentacja dostawcy.
Błędy, przez które kolor wprowadza w błąd
Najczęstszy błąd polega na uznaniu, że niebieska butla zawsze zawiera tlen. W starszych, przemalowanych albo nietypowych butlach kolor korpusu może pełnić wyłącznie funkcję umowną. Zdarza się też, że użytkownik patrzy na korpus, choć właściwe oznaczenie znajduje się na czaszy.
- Podłączanie reduktora „na próbę” bez odczytania etykiety.
- Malowanie butli we własnym zakresie, które może zasłonić oznaczenia i utrudnić ocenę stanu zbiornika.
- Przechowywanie tlenu obok olejów, smarów i materiałów palnych.
- Używanie jednego reduktora do różnych gazów bez potwierdzenia jego kompatybilności.
- Ignorowanie daty badania, korozji i uszkodzeń zaworu.
- Traktowanie pustej butli jak bezpiecznego odpadu. Nawet opróżniony zbiornik może zawierać resztki gazu i pozostaje pod ciśnieniem.
Butli nie powinno się samodzielnie przemalowywać ani usuwać z niej naklejek. Takie czynności wykonuje dostawca lub uprawniony podmiot podczas obsługi i kontroli zbiornika. Jeśli powłoka jest uszkodzona, zgłoś to przy wymianie zamiast próbować poprawiać wygląd farbą z marketu.
Przy zakupie lub wymianie patrzę przede wszystkim na źródło pochodzenia, czytelność oznaczeń, stan zaworu i ważność badań. Dopiero później interesuje mnie kolor. To podejście może wydawać się przesadne, ale właśnie ono ogranicza ryzyko podłączenia niewłaściwego gazu do palnika albo spawarki.
Jedna zasada, która porządkuje oznaczenia na stanowisku
Kolor pozwala szybko wychwycić, z jaką grupą gazu masz do czynienia, lecz nie zastępuje identyfikacji opisowej. W warsztacie najlepiej przyjąć stałą kolejność: etykieta, piktogram, czasza, zawór i właściwy reduktor.
Jeżeli którykolwiek z tych elementów się nie zgadza, odstaw butlę i wyjaśnij sprawę z dostawcą. Taka minuta kontroli jest znacznie tańsza niż uszkodzony osprzęt, zła spoina albo wypadek przy stanowisku spawalniczym.
