Co to jest lutowanie i jak wykonać je prawidłowo?

Przy naprawie przewodu, montażu układu elektronicznego albo łączeniu rur często wystarczy niewielka ilość ciepła i odpowiednio dobrane spoiwo. W praktyce odpowiedź na pytanie, co to lutowanie, obejmuje nie tylko definicję, lecz także przygotowanie powierzchni, dobór narzędzi, temperaturę pracy i ocenę gotowego połączenia.

Na czym polega lutowanie i dlaczego działa

Lutowanie to metoda łączenia dwóch elementów za pomocą dodatkowego metalu lub stopu metali nazywanego lutem albo spoiwem. Spoiwo topi się w temperaturze niższej niż łączone materiały, wpływa w szczelinę między nimi, a po ostygnięciu tworzy trwałe połączenie.

W przeciwieństwie do spawania nie trzeba przetapiać krawędzi podstawowych elementów. Dzięki temu można łączyć delikatne przewody, cienkie blachy, styki podzespołów czy rury bez tak dużego ryzyka odkształcenia. To właśnie niewielka ingerencja w materiał jest jedną z największych zalet tej techniki.

Żeby lut dobrze związał powierzchnie, musi nastąpić zwilżenie. Oznacza to, że roztopione spoiwo rozpływa się po metalu zamiast formować osobną kulkę. Pomaga w tym topnik, czyli substancja usuwająca tlenki i ułatwiająca przepływ lutu. Bez niego nawet gorący lut może nie połączyć zabrudzonych lub utlenionych elementów.

Lutowanie miękkie i twarde różnią się nie tylko temperaturą

Najczęściej stosowany podział wynika z temperatury procesu. Umowną granicą jest 450°C. Poniższe rozróżnienie pozwala szybko ocenić, z jaką techniką mamy do czynienia.

Lutowanie miękkie w elektronice

W elektronice wykorzystuje się najczęściej stopy na bazie cyny. Dawniej popularne były spoiwa cynowo-ołowiowe, natomiast współczesne urządzenia często wymagają lutów bezołowiowych. Mają one inne właściwości i zwykle potrzebują nieco wyższej temperatury oraz lepszej kontroli procesu.

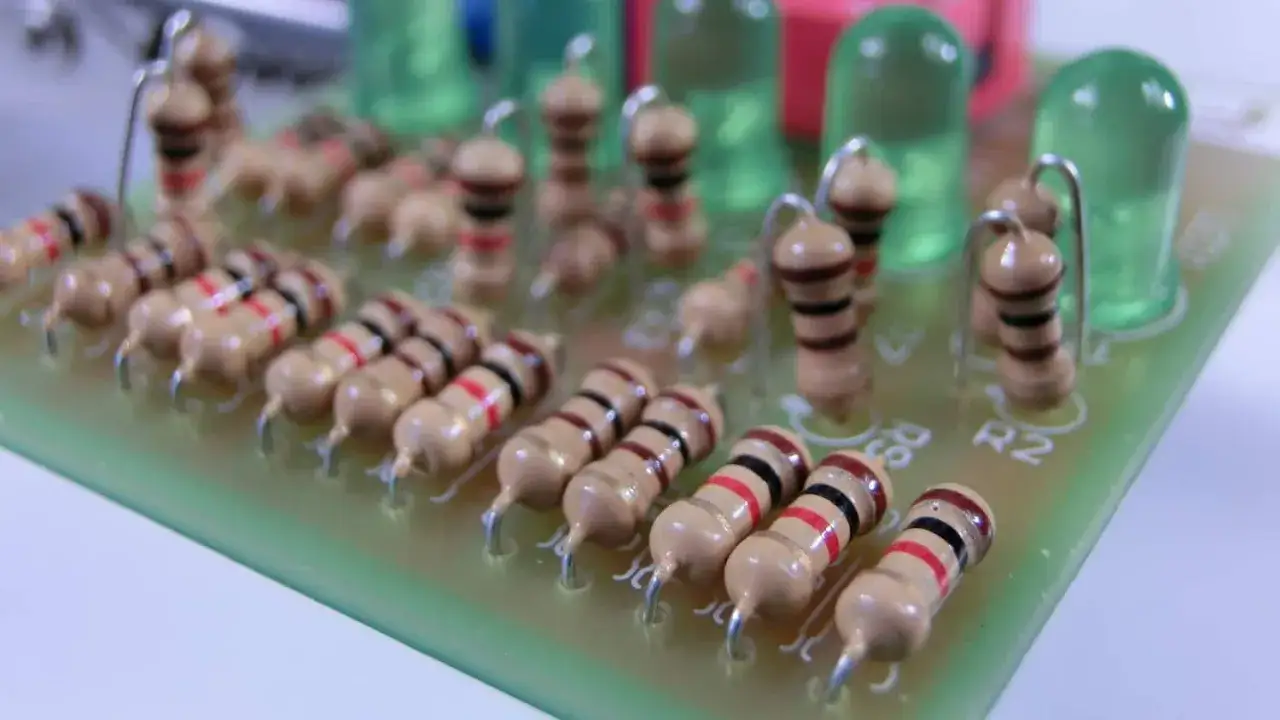

Do połączeń na płytkach drukowanych wystarcza lutownica kolbowa, stacja lutownicza albo urządzenie na gorące powietrze. Nie należy długo grzać pola lutowniczego, ponieważ można odkleić pad od laminatu, uszkodzić ścieżkę lub przegrzać element elektroniczny.

Przeczytaj również: Domowe sposoby na oparzenia po spawaniu - co robić?

Lutowanie twarde do bardziej wymagających połączeń

W lutowaniu twardym spoiwo ma wyższą temperaturę topnienia, a ciepło dostarcza najczęściej palnik. Stosuje się między innymi luty miedziane, srebrne lub mosiężne. Połączenie może być szczelne i odporne na większe obciążenia, ale wymaga lepszego dopasowania elementów oraz staranniejszej kontroli temperatury.

Nie oznacza to, że lutowanie twarde zawsze zastępuje spawanie. Przy konstrukcjach silnie obciążonych, pracujących pod dużym ciśnieniem lub w bardzo wysokiej temperaturze wybór metody powinien wynikać z projektu, materiału i wymagań technicznych, a nie wyłącznie z łatwości wykonania.

Jak wygląda prawidłowe lutowanie krok po kroku

W prostym połączeniu elektronicznym najważniejsze są kolejność i kontrola temperatury. Sam proces trwa zwykle kilka sekund, ale przygotowanie powierzchni decyduje o tym, czy spoina będzie trwała.

1. Odłącz zasilanie i ustabilizuj elementy. Przewód lub komponent nie powinien przesuwać się podczas pracy.
2. Usuń zabrudzenia i tlenki. Końcówki przewodów można oczyścić mechanicznie, a płytkę przetrzeć odpowiednim preparatem.
3. Dobierz grot oraz lut. Do małych pól użyj cienkiego grotu i cienkiego drutu lutowniczego, a do przewodów wybierz większą końcówkę przekazującą więcej ciepła.
4. Rozgrzej lutownicę do temperatury odpowiedniej dla używanego spoiwa. Zbyt niska temperatura wydłuża pracę, a zbyt wysoka niszczy topnik i zwiększa ryzyko uszkodzeń.

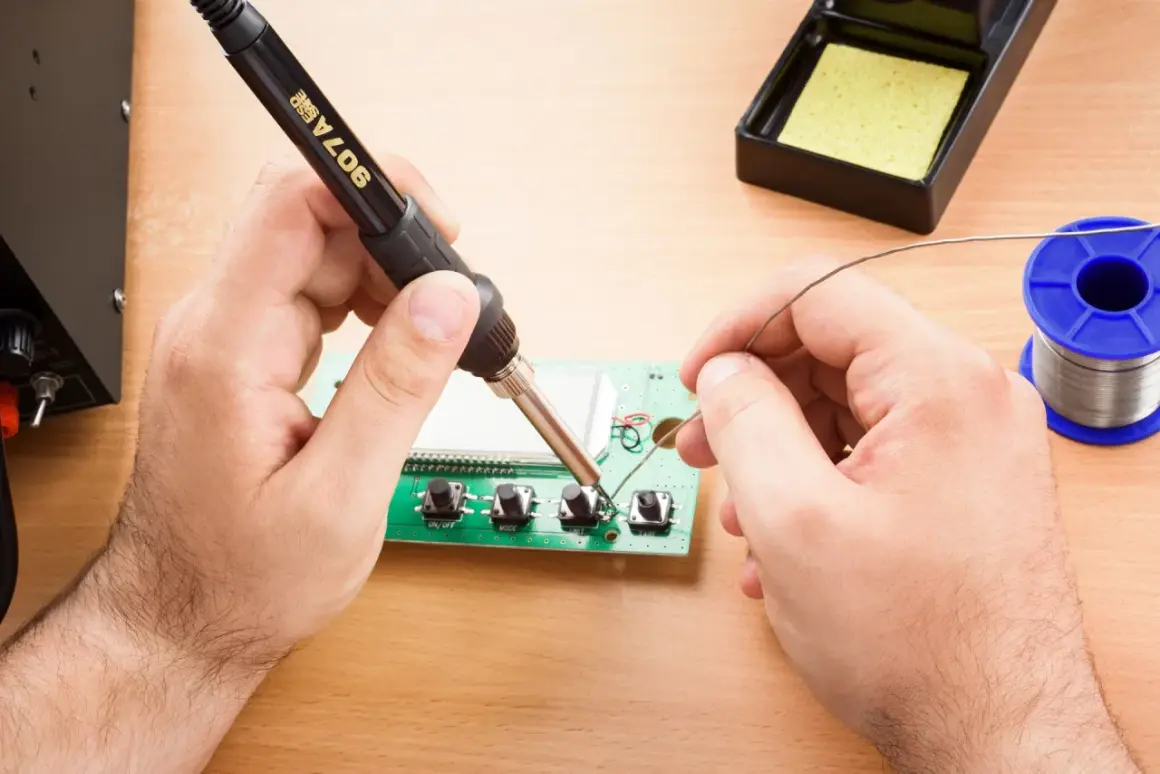

5. Przyłóż grot jednocześnie do elementu i pola lutowniczego. Najpierw rozgrzej oba miejsca, dopiero potem podaj lut.
6. Pozwól, aby spoiwo rozpłynęło się po powierzchni. Dobra spoina powinna być związana z elementami, a nie tylko położona na ich wierzchu.
7. Odsuń lutownicę i nie poruszaj połączeniem przez chwilę, aż lut zastygnie.
8. Oczyść pozostałości topnika, jeśli użyty produkt tego wymaga, i sprawdź połączenie wizualnie oraz miernikiem.

W mojej ocenie początkujący zbyt często skupiają się na temperaturze wyświetlanej przez stację, a za mało na przekazywaniu ciepła. Grot może mieć odpowiednią temperaturę, ale jeśli jest za mały, zabrudzony albo źle przyłożony, element nadal będzie niedogrzany.

Jakie narzędzia i materiały są naprawdę potrzebne

Do okazjonalnego lutowania przewodów nie trzeba od razu kupować rozbudowanego stanowiska. Sensowny zestaw startowy obejmuje lutownicę z regulacją temperatury, kilka grotów, lut z topnikiem, podstawkę, czyścik do grota oraz odsysacz lub plecionkę do usuwania spoiwa.

• Lutownica lub stacja lutownicza odpowiada za dostarczenie ciepła. Regulacja temperatury ułatwia pracę z różnymi spoiwami.
• Grot powinien być dopasowany do pola lutowniczego. Za duży może uszkodzić sąsiednie elementy, za mały nie przekaże wystarczającej ilości ciepła.
• Topnik usuwa tlenki i poprawia rozpływanie lutu. Wiele drutów lutowniczych ma go już wewnątrz.
• Pęseta i uchwyt pomagają utrzymać małe elementy bez dotykania ich palcami.
• Plecionka miedziana i pompka pozwalają poprawić błędne połączenie lub wyjąć element z płytki.
• Wentylacja albo pochłaniacz oparów ograniczają kontakt z dymem pochodzącym głównie z topnika.

Nie lekceważ też bezpieczeństwa. Grot osiąga temperaturę wystarczającą do poważnego oparzenia, a rozgrzane elementy mogą wyglądać jak zimne. Przy pracy z elektroniką używam również opaski antystatycznej lub przynajmniej dbam o rozładowanie ładunków elektrostatycznych, bo niektóre układy są na nie bardzo wrażliwe.

Co najczęściej psuje połączenie lutowane

Najbardziej charakterystyczna wada to tak zwany zimny lut. Powstaje wtedy, gdy elementy nie zostały dostatecznie rozgrzane albo połączenie poruszono podczas stygnięcia. Spoina może wyglądać matowo, nierówno i pękać przy niewielkim naprężeniu.

Drugim problemem jest nadmiar lutu. Duża kropla nie oznacza mocnego połączenia. Może zasłonić pęknięcie, połączyć sąsiednie ścieżki i wywołać zwarcie. W elektronice lepiej dodać małą porcję spoiwa i uzupełnić ją dopiero wtedy, gdy powierzchnia nadal nie jest prawidłowo pokryta.

• Brudna powierzchnia powoduje słabe zwilżanie i odrywanie spoiwa.
• Przegrzewanie może uszkodzić laminat, izolację przewodu lub podzespół.
• Poruszanie elementem podczas krzepnięcia tworzy mikropęknięcia.
• Zły topnik może pozostawić agresywne pozostałości i przyspieszać korozję.
• Brak kontroli miernikiem pozwala przeoczyć zwarcie albo przerwę w obwodzie.

Połączenie powinno być mechanicznie stabilne jeszcze przed podaniem lutu. Jeżeli przewód trzyma się wyłącznie dzięki zastygłemu spoiwu, z czasem może się urwać. Lut nie zastępuje prawidłowego ułożenia, zacisku ani odciążenia przewodu.

Lutowanie a spawanie wybór zależy od zadania

Lutowanie i spawanie służą do łączenia materiałów, ale robią to w inny sposób. Podczas spawania topią się krawędzie łączonych elementów, natomiast przy lutowaniu główny materiał pozostaje zasadniczo stały, a pracuje dodatkowe spoiwo.

Ja wybieram lutowanie wtedy, gdy liczy się precyzja, niewielka ilość ciepła, przewodność elektryczna albo szczelność połączenia cienkich elementów. Spawanie ma przewagę tam, gdzie połączenie musi przenosić duże siły i jest częścią konstrukcji. Żadna z tych metod nie jest uniwersalnie lepsza.

Dobre lutowanie zaczyna się od właściwego przygotowania

Najprostsza zasada brzmi: czysty materiał, dobrze przekazane ciepło i właściwe spoiwo są ważniejsze niż sama moc lutownicy. Jeżeli połączenie nie wychodzi, najpierw sprawdzam stan powierzchni, grot, temperaturę i sposób podawania lutu, zamiast od razu zwiększać temperaturę.

Do elektroniki wybierz lutownicę z regulacją i pracuj możliwie krótko. Przy rurach lub elementach mechanicznych dopasuj rodzaj lutu, topnika i źródła ciepła do materiału oraz warunków pracy. Po wykonaniu połączenia zawsze sprawdź jego wygląd, stabilność i działanie w układzie.

Dobrze wykonane lutowanie nie powinno być przypadkową kroplą metalu. To kontrolowany proces, w którym przygotowanie powierzchni, temperatura i czas tworzą razem połączenie trwałe, przewodzące lub szczelne, zależnie od konkretnego zastosowania.
