Najważniejsze zasady odczytywania symboli spawalniczych
- Linia odniesienia i strzałka wskazują miejsce oraz stronę wykonywania spoiny.
- Trójkąt oznacza spoinę pachwinową, a symbole V, U i J odnoszą się do przygotowania brzegów.
- Liczba po lewej stronie symbolu zwykle określa wymiar spoiny, a po prawej jej długość lub podział.
- Okrąg przy załamaniu strzałki oznacza spoinę dookoła całego złącza.
- Flaga informuje, że spawanie ma odbywać się na miejscu montażu.
- Normę oznaczenia trzeba sprawdzić, szczególnie przy dokumentacji pochodzącej z USA lub projektach międzynarodowych.

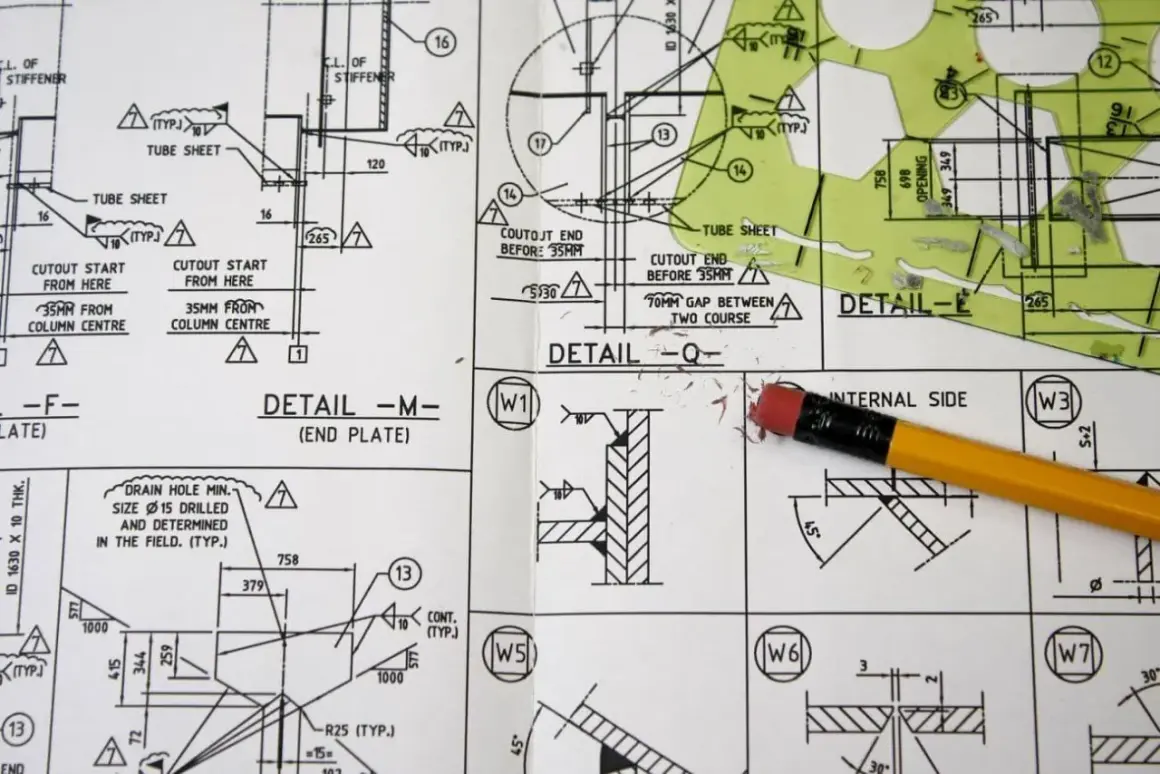

Jak zbudowany jest symbol spoiny
Podstawowy zapis składa się ze strzałki, linii odniesienia i opcjonalnego ogona. Strzałka prowadzi do konkretnego złącza na rysunku, natomiast pozioma linia odniesienia jest miejscem, na którym umieszcza się symbol rodzaju spoiny oraz jej wymiary.
W europejskim systemie ISO 2553 często występuje także linia identyfikacyjna przerywana. Symbol położony na linii ciągłej odnosi się do strony wskazanej przez strzałkę. Symbol na linii przerywanej dotyczy strony przeciwnej. Gdy spoina ma być wykonana po obu stronach złącza, znak pojawia się na obu liniach.
To właśnie położenie symbolu jest miejscem, w którym początkujący najczęściej popełniają błąd. Nie wystarczy rozpoznać trójkąta i uznać, że chodzi o spoinę pachwinową. Trzeba jeszcze sprawdzić, po której stronie złącza ma ona powstać.
Strzałka nie zawsze wskazuje dokładnie środek spoiny
Strzałka może dotykać jednej z powierzchni elementów albo samego miejsca połączenia. Za stronę strzałki uznaje się tę stronę złącza, do której prowadzi jej grot. Przy połączeniach narożnych i teowych warto spojrzeć na cały widok, a nie interpretować symbol w oderwaniu od geometrii części.
Na końcu linii odniesienia może pojawić się ogon w kształcie rozwidlenia. Umieszcza się w nim dodatkowe informacje, na przykład numer procesu spawania, oznaczenie technologii, rodzaj materiału dodatkowego albo odwołanie do instrukcji WPS. Brak ogona nie oznacza braku wymagań, ponieważ część z nich może być podana w tabeli lub ogólnej nocie rysunkowej.
Podstawowe symbole i rodzaje połączeń
Kształt symbolu odpowiada geometrii spoiny albo sposobowi przygotowania brzegów. W dokumentacji spotyka się przede wszystkim spoiny pachwinowe, czołowe, brzeżne, otworowe i punktowe. Poniższe zestawienie pomaga szybko rozpoznać najczęstsze przypadki.| Symbol lub zapis | Rodzaj spoiny | Co oznacza w praktyce |
|---|---|---|
| Trójkąt | Spoina pachwinowa | Łączy zwykle elementy ustawione pod kątem, na przykład węzeł teowy lub narożnik. |
| V | Spoina czołowa z ukosowaniem V | Brzegi są przygotowane tak, aby utworzyć rowek w kształcie litery V. |
| Linia lub dwie równoległe kreski | Spoina czołowa bez ukosowania | Brzegi pozostają proste, a znaczenie ma między innymi szczelina między nimi. |
| U | Rowek U | Stosowany przy grubszych elementach, gdy zależy nam na ograniczeniu ilości metalu dodatkowego. |
| J | Rowek J | Ukosowanie tylko jednego brzegu, często przy jednostronnym przygotowaniu złącza. |
| Okrąg lub prostokąt w odpowiednim układzie | Spoina otworowa lub szczelinowa | Wykonywana przez otwór albo szczelinę w jednym z łączonych elementów. |
W przypadku spoin pachwinowych symbol trójkąta nie określa jeszcze ich wielkości. Do tego służą liczby przy symbolu. Dla przykładu zapis a5 oznacza grubość gardzieli równą 5 mm, a zapis z6 może wskazywać długość nogi spoiny wynoszącą 6 mm, zależnie od przyjętego sposobu wymiarowania w dokumentacji.
Nie należy zamieniać tych wartości bez sprawdzenia legendy. Grubość gardzieli i długość nogi to różne parametry geometryczne, więc ich pomylenie może prowadzić zarówno do zbyt słabego połączenia, jak i do niepotrzebnego przegrzewania elementów.
Jak odczytywać wymiary, długość i podział spoiny
Sam symbol mówi, co trzeba wykonać, ale dopiero liczby określają zakres pracy. Najczęściej wymiar przekroju spoiny znajduje się po lewej stronie symbolu, a długość odcinka po prawej. Jeśli wymiaru długości nie podano, interpretacja zależy od normy i zasad przyjętych w dokumentacji, jednak często chodzi o spoinę ciągłą na całej długości wskazanego połączenia.
Spoina ciągła i przerywana
Przy spoinie przerywanej podaje się zwykle dwa wymiary, na przykład 6 × 50 (100). Pierwsza wartość może określać liczbę odcinków, druga długość pojedynczego odcinka, a wartość w nawiasie rozstaw osiowy. Układ zapisu trzeba odczytać zgodnie z normą oraz legendą rysunku, ponieważ w praktyce spotyka się różne konwencje zapisu.
W spoinie łańcuchowej odcinki po obu stronach złącza leżą naprzeciw siebie. W układzie mijankowym są przesunięte względem siebie. To drobna różnica graficzna, ale wpływa na rozkład ciepła, sztywność połączenia i pracochłonność wykonania.
Co oznaczają znaki przy wymiarze
- a oznacza zwykle grubość gardzieli spoiny pachwinowej.
- z może oznaczać długość nogi spoiny pachwinowej.
- l odnosi się do długości odcinka spoiny.
- n może określać liczbę odcinków spoiny przerywanej.
- p bywa stosowane przy rozstawie odcinków, ale znaczenie należy potwierdzić na rysunku.
Przy spoinach czołowych dodatkowe liczby mogą określać głębokość przygotowania, szczelinę w grani, kąt ukosowania lub wysokość nadlewu. Jeżeli na rysunku pojawia się kilka wymiarów, nie warto zgadywać ich znaczenia wyłącznie po położeniu. Najbezpieczniej sprawdzić tabelę symboli albo kartę technologiczną przypisaną do projektu.
Symbole uzupełniające zmieniają sposób wykonania
Podstawowy znak można uzupełnić informacją o kształcie lica, miejscu wykonania lub przebiegu spoiny. Te dodatki często decydują o efekcie końcowym, zwłaszcza gdy powierzchnia ma później współpracować z uszczelką, łożyskiem albo innym elementem.
| Symbol uzupełniający | Znaczenie | Praktyczna konsekwencja |
|---|---|---|
| Okrąg przy połączeniu strzałki z linią | Spoina dookoła | Spoinę należy poprowadzić wokół całego zamkniętego obwodu złącza. |
| Flaga | Spoina wykonywana na miejscu | Praca ma odbyć się podczas montażu, a nie w warsztacie. |
| Linia prosta nad symbolem | Lico płaskie | Powierzchnia spoiny ma zostać wyrównana do określonego poziomu. |
| Łuk wypukły | Lico wypukłe | Dopuszczalna lub wymagana jest wypukłość lica. |
| Łuk wklęsły | Lico wklęsłe | Powierzchnia ma być zagłębiona względem krawędzi elementów. |
Okrąg przy strzałce nie oznacza, że trzeba spawać „na oko” po całym obwodzie. Nadal obowiązują podany wymiar, metoda wykonania i wymagany poziom jakości. W przypadku konstrukcji zamkniętych taka spoina może też zwiększać ryzyko odkształceń, dlatego technologia powinna uwzględniać kolejność sczepiania i spawania.
Podobny sposób zapisu stosuje się do połączeń wykonywanych przez lutowanie twarde lub miękkie, jeśli dokumentacja korzysta z systemu przewidzianego dla procesów spajania. Sam symbol nie zastępuje jednak informacji o temperaturze procesu, rodzaju lutu, topniku czy przygotowaniu powierzchni. Te dane muszą wynikać z instrukcji technologicznej.
Jak czytać symbol krok po kroku
Gdy mam przed sobą nieznany rysunek, odczytuję go zawsze w tej samej kolejności. Taki prosty nawyk ogranicza pomyłki bardziej niż zapamiętywanie dziesiątek pojedynczych znaków.
- Zlokalizuj złącze, do którego prowadzi strzałka. Sprawdź, jakie elementy faktycznie mają być połączone.
- Rozpoznaj symbol podstawowy, na przykład trójkąt dla spoiny pachwinowej albo V dla rowka czołowego.
- Sprawdź stronę wykonania. Zobacz, czy znak leży na linii ciągłej, przerywanej, czy na obu.
- Odczytaj wymiar przekroju po lewej stronie symbolu i długość lub podział po prawej.
- Poszukaj znaków uzupełniających, takich jak spoina dookoła, wykonanie na miejscu albo wymagany kształt lica.
- Sprawdź ogon i uwagi ogólne. Tam może znajdować się numer procesu, klasa jakości, metoda badań lub odwołanie do WPS.
Przykładowo trójkąt na linii ciągłej, z zapisem a5 po lewej i 80 po prawej, oznacza spoinę pachwinową o określonej grubości gardzieli i długości 80 mm po stronie strzałki. Jeżeli ten sam symbol pojawi się także na linii przerywanej, trzeba wykonać analogiczną spoinę po drugiej stronie złącza.
W projektach międzynarodowych trzeba dodatkowo sprawdzić, czy zastosowano system ISO 2553, czy system amerykański AWS. W systemie ISO położenie symbolu odnosi się do linii ciągłej i przerywanej, natomiast w dokumentacji AWS znaczenie może wynikać z położenia znaku nad albo pod pojedynczą linią odniesienia. Bez tej informacji nawet poprawnie rozpoznany trójkąt może zostać wykonany po niewłaściwej stronie.
Błędy, które najczęściej psują interpretację rysunku
Najczęstszy problem polega na odczytaniu rodzaju spoiny bez sprawdzenia wymiaru. W efekcie wykonawca robi poprawny typ połączenia, ale o zbyt małym przekroju albo na całej długości tam, gdzie projekt przewidywał spoinę przerywaną.
- Mylenie gardzieli z nogą prowadzi do błędnego doboru wielkości spoiny.
- Pomijanie linii przerywanej może spowodować wykonanie spoiny po złej stronie złącza.
- Brak sprawdzenia normy jest ryzykowny przy rysunkach z zagranicznych projektów.
- Ignorowanie znaku obwodowego skutkuje przerwą w miejscu, w którym spoina miała być zamknięta.
- Traktowanie symbolu jako kompletnej technologii pomija materiał, pozycję spawania, parametry i wymagane badania.
Z mojego doświadczenia wynika, że szczególnie łatwo przeoczyć informacje zapisane poza samym symbolem. Rysunek może podawać wielkość spoiny w legendzie, a wymagany poziom jakości w osobnej nocie. Dlatego przed rozpoczęciem pracy sprawdzam nie tylko detal, lecz także tabelkę rysunkową, uwagi ogólne i dokumentację technologiczną.
Jeśli symbol jest nieczytelny albo różni się od znanych oznaczeń, lepiej zatrzymać wykonanie i wyjaśnić zapis z projektantem. Kilka minut poświęconych na interpretację kosztuje mniej niż poprawa źle wykonanej spoiny, zwłaszcza w konstrukcji obciążonej dynamicznie.
Co sprawdzić przed rozpoczęciem spawania
Przed zajarzeniem łuku robię krótką kontrolę: rodzaj materiału, grubość elementów, stronę spawania, wymiar spoiny, jej długość oraz wymagane przygotowanie brzegów. Dopiero potem dobieram metodę, drut lub elektrodę i parametry procesu.
Symbol na rysunku nie mówi sam z siebie, czy można wykonać połączenie metodą TIG, MIG/MAG czy elektrodą otuloną. Informacja o procesie może znajdować się w ogonie symbolu, w numerze procesu według ISO 4063 albo w instrukcji technologicznej. W przypadku lutowania trzeba dodatkowo potwierdzić rodzaj lutu i sposób podgrzewania, bo podobny zapis graficzny nie oznacza identycznych warunków pracy. Najlepsza praktyka jest prosta: najpierw interpretacja, potem przygotowanie, na końcu spawanie. Oczyszczenie powierzchni, prawidłowa szczelina i właściwe ustawienie elementów mają równie duże znaczenie jak sam symbol. Nawet idealnie odczytany rysunek nie naprawi zabrudzonego złącza ani źle dobranej kolejności ściegów.Mały zapis, duża odpowiedzialność za jakość złącza
Symbole spawalnicze są skróconym językiem dokumentacji technicznej. Najważniejsze jest opanowanie czterech rzeczy: rozpoznawania rodzaju spoiny, określania strony wykonania, odczytywania wymiarów oraz zauważania znaków uzupełniających.
Gdy te elementy są jasne, większość rysunków przestaje wyglądać jak zbiór przypadkowych kresek. Jeśli jednak dokument pochodzi z innego systemu normalizacyjnego albo zawiera niepełne informacje, nie warto opierać się na pamięci. Norma, legenda i instrukcja technologiczna są ważniejsze niż przyzwyczajenia wyniesione z innego warsztatu.
